三菱HG-KR23J_A交流伺服电机结构设计

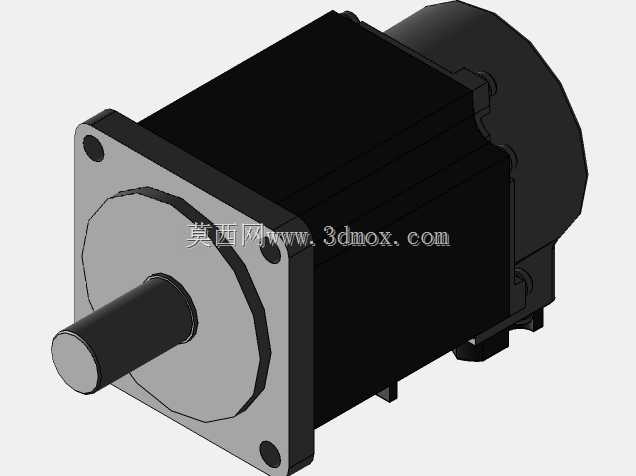

　　在自动化产线的定位传动场景里，这类小功率交流伺服电机的应用覆盖度极高，从3C电子装配的点胶、贴装工位，到小型数控机床的进给轴驱动，再到包装设备的拉膜、切刀执行端，都能见到同规格伺服电机的身影。做设备结构设计时，选型这类电机首先要卡准安装边界，这款电机采用方形法兰安装结构，法兰端的安装孔位按照对应功率段的通用伺服尺寸规范设计，输出轴为带键槽的圆柱轴，可直接适配同步轮、联轴器、行星减速机等常用传动连接件，轴伸长度、轴径尺寸匹配200W级伺服的通用参数，不需要额外做转接法兰就能直接替换同规格的其他品牌同功率伺服，能大幅缩短设备改型的设计周期。

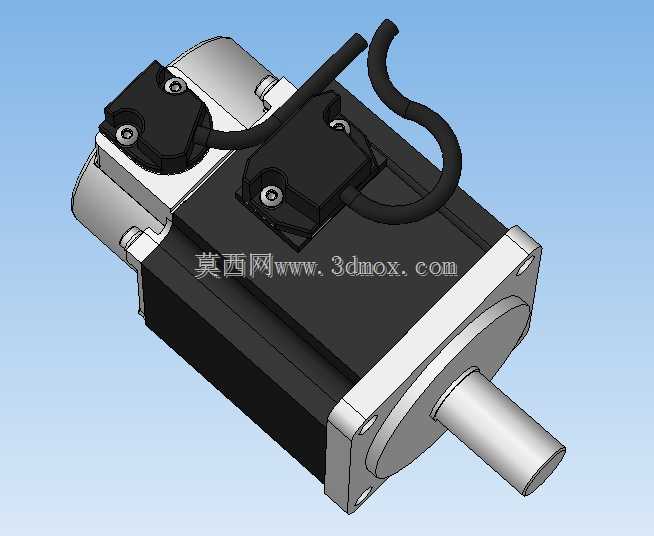

　　从结构设计逻辑来看，这款电机的本体采用三段式拼接结构，后端的编码器防护壳、中间的定子绕组壳体、前端的输出端法兰通过长螺栓贯穿锁紧，壳体表面做了散热筋结构优化，虽然200W级伺服的运行发热不算大，但在连续高动态响应的工况下，壳体的散热面积直接影响绕组的温升上限，设计时特意将接线座布置在电机壳体的侧上方，两个独立的接线腔分别对应动力线与编码器线，出线口做了防水弯管结构，线缆采用侧向出线的弯型设计，避免设备安装时线缆与周边结构产生干涉，尤其是在多轴紧凑排布的设备内部，弯出线的设计能节省至少30mm的轴向安装空间，不会出现线缆硬折导致的接触不良问题。

　　实际使用中，这类伺服电机的核心功能是实现高精度的位置、转速、转矩闭环控制，搭配对应的伺服驱动器可以实现17位以上的编码器分辨率，低速运行时的转矩波动控制在极低水平，不会出现步进电机常见的低速抖动问题。做三维建模时，这款模型完整还原了电机的所有外部结构细节，包括接线座的固定螺丝位置、法兰端的定位止口尺寸、输出轴的键槽宽度与深度、壳体上的铭牌安装区域，甚至后端编码器盖的倒角细节都做了还原，结构工程师在做设备整体装配时，可以直接将这个模型导入装配体，用来校验电机安装位的空间是否足够，检查与周边导轨、拖链、传动件的干涉情况，不需要再手动测绘电机尺寸，能减少大量的建模重复劳动。

　　考虑到不同设备的安装需求，这款电机的安装法兰既可以采用正面通孔穿螺栓固定，也可以从法兰背面采用螺孔锁付的方式，两种安装方式的孔位同轴度在模型里都做了精准还原，设计安装板时只需要按照模型里的孔位尺寸开孔即可，不需要额外核对样本参数。另外电机本体的重量分布也在模型里做了对应还原，做设备的运动部件负载校核时，可以直接提取模型的质量参数来计算转动惯量匹配值，确保电机的转子惯量与负载惯量的比值控制在合理区间，避免出现高速启停时的过冲或者振荡问题。在一些需要频繁正反转的工况下，比如飞剪、追剪设备的驱动端，这类小惯量伺服的响应速度优势明显，模型里还原的电机本体长度尺寸，能帮助设计师在排布设备内部结构时，提前预留好电机的移动空间，尤其是在电机随动的结构里，准确的外形尺寸能避免运动过程中电机与设备机架产生碰撞。
