底置伺服驱动两百行程直线滑台模组

　　这套底置驱动直线运动模组在3C电子装配线、锂电叠片工位、小型检测平台以及桌面式自动锁螺丝设备里十分常见，区别于电机直连在丝杆轴端的常规布局，它把驱动电机布置在滑台本体的下侧，通过同步带轮把扭矩传递到滚珠丝杆输入端，整体长度方向的占用被明显压缩。不少自动化产线在X轴排布时，两端往往要留给夹爪、视觉相机或者安全光栅，同轴电机外伸的结构会让轴端多出一百多毫米的死区，多工位并排布置时相邻工位容易干涉；底置电机的方案把动力部件藏到滑台安装基面的下方空间，长度方向只保留铝型材本体和两端端盖的尺寸，在紧凑工位里排布优势很突出。

　　从实际功能来看，模组承担的是单轴直线往复输送任务，滑台台面用来固定抓取夹具、点胶阀、焊枪或者检测探头，运行时伺服电机输出扭矩，经同步带减速换向之后驱动滚珠丝杆旋转，丝杆螺母带动上方滑动座沿线性导轨做精准直线位移，两百毫米的有效行程覆盖了绝大多数短行程搬运、点位定位的工艺需求。同步带传动的布局还给传动比调整留了余量，工程师可以根据节拍要求更换主从动带轮的齿数，在高速轻载和低速大推力之间做取舍，不需要改动丝杆和导轨的主体结构。

　　结构设计上，主体承力件采用挤压铝型材本体，型材内腔集成了丝杆安装通道和导轨装配基准面，两侧的槽道既可以用来嵌入防尘密封条，也方便客户从侧面加装传感器支架、拖链固定件。滑动座部分做了加宽台面设计，上面预留了多组螺纹安装孔，负载安装时不需要额外转接板就能直接锁附工装；导轨选用两组平行的线性滑轨，滑块预压等级按照中等负载选取，抵抗偏载力矩的能力比单导轨结构强很多，当夹具重心偏离滑台中心时也不容易出现爬行、卡顿。端部的轴承座集成了角接触轴承配对结构，用来承受丝杆运转产生的轴向窜动，端盖外侧留出了注油嘴位置，日常维护时不用拆解外壳就能补充润滑脂。

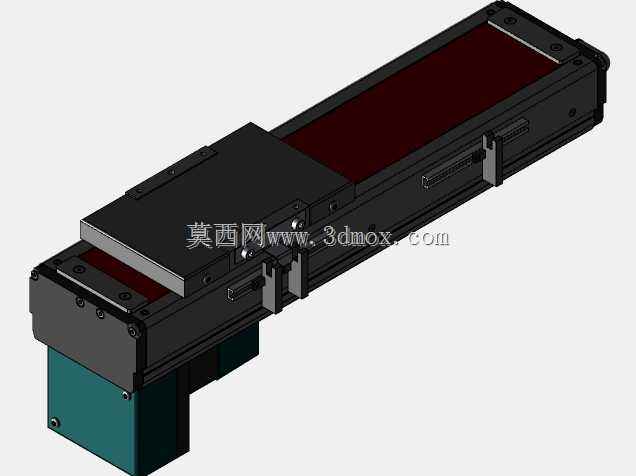

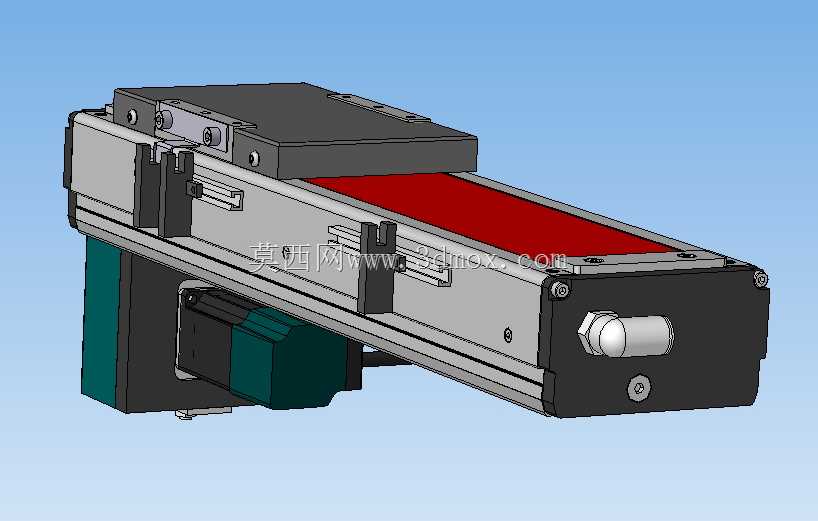

　　电机侧的安装支架做了分体式张紧结构，松开电机固定螺丝之后可以调整电机中心距，让同步带保持合适的张紧力，避免长期高速启停出现跳齿。电机和滑台本体之间设置了避让空腔，既给电机散热留出空气流通间隙，也防止同步带运转时摩擦铝型材产生异响。模组顶面的红色区域是不锈钢防护带，它随滑动座一起移动，把丝杆、导轨这些精密传动部件完全封闭在型材内腔，车间里的粉尘、焊渣、切削液溅到模组表面时不会进入传动副，在打磨、点胶这类多尘工况下能大幅延长维护周期。

　　安装边界方面，整根模组的底部型材设置了通长安装槽，既可以从底部穿螺丝直接锁在设备机架的安装板上，也能搭配地脚支撑件做高架布置，多轴组合时可以直接把X轴模组通过连接板锁在Y轴滑台台面上，拼接成十字两轴或者龙门三轴平台。选型布置时需要注意，底置电机会在模组下方占据一定高度空间，机架台面要开出对应的避让缺口或者预留下沉安装位，不能直接把模组底面完全贴死在平板上；电机尾部的编码器接头、线缆弯折半径也要提前留出空间，避免拖链运动时拉扯线缆。侧向安装或者倒挂使用时，要核对导轨滑块的额定静力矩，带抱闸的伺服电机可以在断电时锁住滑台，防止垂直轴工况下滑块下坠。整体建模时所有装配关系都按照实际加工公差搭建，型材截面、孔位间距、电机法兰尺寸都可以直接作为总图设计的参考依据，工程师在做设备布局时能直接调取模组外形包络，快速校验和周边夹具、护罩的干涉情况，省去反复测绘样品的工作量。
