M型弹匣SMT自动装载设备结构设计

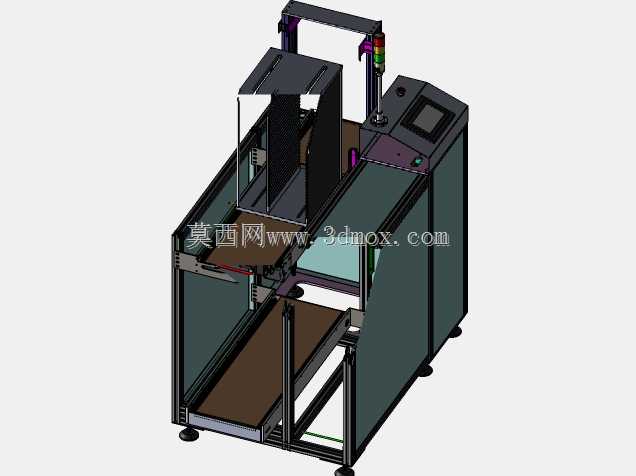

　　在SMT电子组装产线的前端上料环节，M型弹匣作为PCB板载具的标准存储载体，其装载效率直接决定整条产线的稼动率，传统人工取放弹匣、对位送板的模式不仅需要专人值守，还容易出现弹匣偏移、板件刮伤、送板节拍不匹配等问题，这款针对M型弹匣开发的专用装载设备，正是为解决这一产线痛点完成的结构设计。从整体布局来看，设备采用铝型材框架搭建主体支撑结构，底部配置可调脚杯与万向脚轮组合，既可以在产线对接时完成水平度微调，也能满足车间内短距离移位的需求，整体安装边界控制在长1200mm、宽800mm、高1600mm范围内，不会占用过多产线侧边空间，可直接对接现有SMT产线的上板机入口，无需对原有产线布局做大规模改造。

　　设备的核心功能模块分为弹匣存储升降单元、输送对位单元、安全防护单元与状态提示单元四个部分，其中弹匣存储升降单元采用伺服电机驱动同步带传动的结构，可一次性堆叠存放10-15个标准M型弹匣，升降行程根据弹匣堆叠高度做了限位设计，每次升降的步距与单个弹匣厚度精准匹配，保证待取弹匣始终与输送轨道处于同一水平面，避免出现卡滞、掉板的问题。输送对位单元采用平皮带输送结构，轨道宽度可根据M型弹匣的实际尺寸做手动调节，轨道侧边配置导向条与到位检测传感器，当弹匣被推送至输送轨道后，传感器会触发信号控制皮带启动，将弹匣平稳输送至对接工位，同时轨道末端配置阻挡定位机构，保证弹匣与下游上板机的接口对位精度控制在±0.5mm以内，

　　满足SMT产线高速送板的精度要求。安全防护单元的设计充分考虑了车间操作的实际场景，设备正面配置透明亚克力防护门，既可以观察内部弹匣的输送状态，也能防止人员误触内部运动部件，防护门配置安全门磁开关，一旦门体被异常打开，设备会立即触发停机信号，避免安全事故。设备顶部的立柱上安装了三色状态指示灯，可分别显示设备运行、待机、故障三种状态，操作人员在产线远端即可快速识别设备运行状态，无需频繁走到设备跟前查看。在设计思路上，这款设备没有采用复杂的多轴机械手结构，而是针对M型弹匣的标准化外形特点，采用直线运动为主的结构方案，大幅降低了设备的制造成本与后期维护难度，所有传动部件均采用市面通用的标准件，同步带、轴承、传感器等易损件都可以快速更换，

　　减少设备停机维护的时间。设备的电控箱集成在机身侧部的空腔内，走线全部采用内部线槽布置，避免线缆外露造成的积灰、剐蹭问题，操作面板安装在机身前端的斜面上，倾斜角度符合人体操作习惯，操作人员无需弯腰即可完成参数设置、手动调试等操作。从实际应用场景来看，这款设备可适配市面上绝大多数标准尺寸的M型PCB弹匣，不仅可以用于SMT产线的前端上料环节，也可以用于产线末端的PCB收板环节，只需要调整输送方向与传感器的触发逻辑即可完成功能切换，具备较强的场景适配性。设备的输送节拍可根据下游产线的生产速度做灵活调整，最快可实现每12秒完成一个弹匣的输送对接，完全能够匹配中高速SMT产线的生产节拍，替代人工完成弹匣的转运、对位工作，单台设备可减少1名上料工位的操作人员，同时降低人工操作带来的板件刮伤、对位偏差等不良率。在结构细节处理上，所有与弹匣接触的部件均采用防静电材质制作，避免静电对PCB板上的电子元器件造成损伤，设备框架的拼接处全部采用内角件连接，外部没有突出的螺丝头，防止人员走动时被剐蹭，底部的输送段预留了传感器安装位，可根据实际需求追加弹匣有无检测、满料检测等功能，方便后期做功能扩展。
