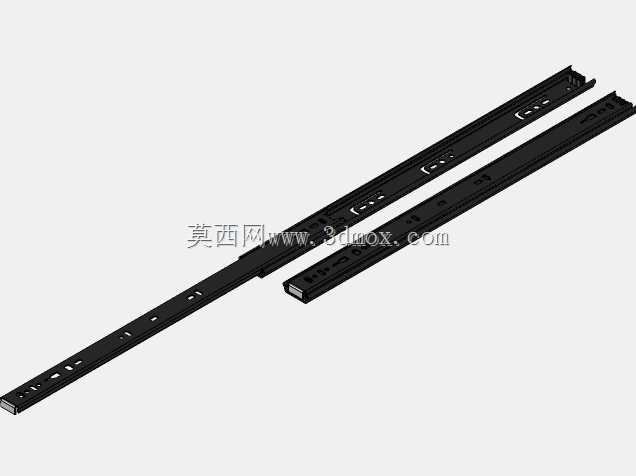

行程330mm家具伸缩导轨结构设计

　　日常家具设计中，抽屉、抽拉式储物格的抽拉顺畅度与承重稳定性，核心取决于配套伸缩导轨的结构合理性，这款行程330mm的家具伸缩导轨，是针对民用家具抽拉结构做的适配化设计，覆盖多数常规家用抽屉、柜体抽拉层板的使用需求。从实际应用场景来看，这类导轨主要适配橱柜、衣柜、办公文件柜、卫浴柜的抽拉部件，也可用于小型抽拉式置物架、隐藏式桌面拓展结构的滑动支撑，相比工业级重载导轨，家具用伸缩导轨更侧重抽拉手感的顺滑度、运行静音性以及长期使用的结构稳定性，不需要过高的额定承重，但对反复抽拉的疲劳寿命、安装容错率有明确要求。

　　设计过程中首先确定了330mm的额定行程，这个尺寸对应常规深度400-450mm的柜体抽拉结构，抽拉到位后抽屉不会完全脱出柜体，预留的闭合重叠段能保证闭合状态下导轨的受力均匀，不会出现悬臂受力导致的导轨变形。结构上采用多节嵌套的滑动结构，节与节之间的配合间隙控制在0.1mm以内，既保证滑动过程中不会出现明显的左右晃动，也不会因为间隙过小导致抽拉卡滞，日常使用中即使抽屉内物品摆放偏载，导轨也能保持顺畅滑动，不会出现单侧卡滞的问题。

　　从功能特性来看，这款导轨在完全闭合状态下的整体厚度控制在常规家具预留的安装间隙范围内，不需要对柜体侧板做额外的开槽处理，安装时只需要通过侧面的安装孔位用自攻螺丝固定即可，对家具生产端的加工精度要求较低，适配多数板式家具的安装工艺。滑动接触面做了低摩擦处理，抽拉过程中不需要额外添加润滑脂就能保持顺滑，同时能降低长期使用的磨损量，避免反复抽拉后出现间隙变大、晃动异响的问题。导轨的抽拉行程做了硬限位设计，完全拉出时不会出现内节脱出外轨的情况，不需要额外加装防脱卡扣，减少装配工序的同时提升了使用安全性，避免抽拉时抽屉掉落砸伤使用者。

　　安装边界方面，这款导轨采用侧装式设计，单根导轨的宽度尺寸适配常规12-18mm厚度的柜体侧板，安装时只需要保证两侧导轨的安装面处于同一水平高度，平行度误差控制在1mm以内就能保证顺畅抽拉，对现场安装的工人技术要求较低，普通家具安装人员不需要专用工装就能完成装配。导轨的安装孔位做了长圆孔设计，安装时可以根据实际柜体的尺寸误差做前后、上下的微调，抵消板材加工、柜体组装过程中产生的尺寸偏差，降低安装难度。闭合状态下导轨的总长度匹配对应行程的抽屉深度，不会出现导轨突出柜体或者抽屉闭合不严的问题，完全拉出时的伸出长度刚好满足取放抽屉内部最深处物品的需求，不需要过度抽拉就能拿到所有存放的物件，兼顾使用便利性与结构安全性。

　　从结构设计思路来看，这款导轨没有采用复杂的滚珠或者阻尼结构，优先保证结构的可靠性与成本可控性，适合大批量民用家具的配套使用，整体结构采用冲压成型的钣金件拼接，零件数量少，装配工序简单，适合规模化生产。滑动段的配合面做了强化处理，长期反复抽拉不会出现接触面磨损起刺的问题，正常家用场景下的使用寿命能满足家具的全生命周期使用需求，不需要中途更换导轨。针对家具使用中可能出现的轻微受潮、灰尘附着问题，导轨的滑动间隙做了优化，少量灰尘或者纤维进入导轨内部不会导致卡滞，日常使用中不需要频繁清理维护，降低用户的使用成本。
