杠杆式微型搭扣插销锁紧结构设计

　　这类杠杆式微型插销搭扣，日常在小型设备舱门、仪器仪表检修盖板、便携工具箱、小型试验工装的快开结构上应用极广，相比传统螺纹锁紧、螺栓紧固的结构，它不需要额外工具就能完成开合操作，单次锁紧或解锁的动作耗时不超过两秒，在需要频繁开启维护、又要保证闭合后锁紧可靠性的场景下，适配性非常突出。

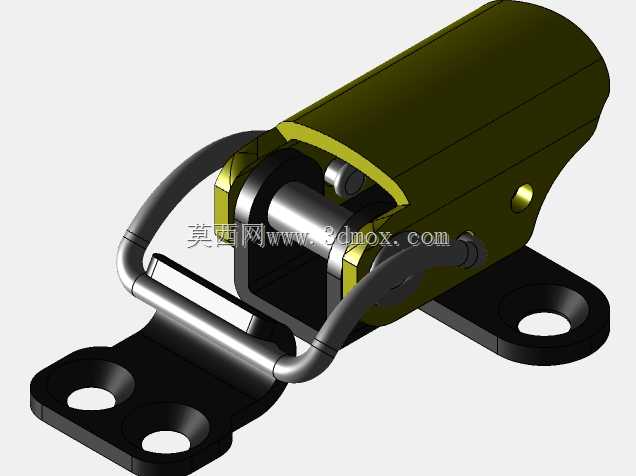

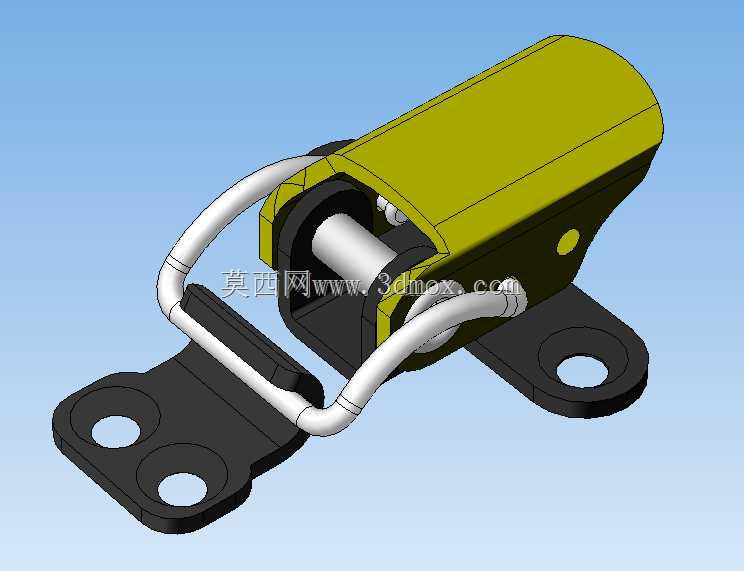

　　从结构功能逻辑来看，这款搭扣采用杠杆过死点锁紧的原理，通过U型金属弯杆作为传动受力件，当扳动锁体底座上的翻转压块跨过行程死点后，弯杆会被持续拉紧，让搭扣的两个安装面紧密贴合，不会因为设备运行中的轻微振动出现松脱、脱扣的问题。锁体本身的基座采用带两个安装孔的折弯固定结构，配套的挂钩座同样设置双安装孔，安装时可以根据舱门的配合间隙，微调弯杆的有效扣合长度，保证锁紧后不会出现间隙过大导致的旷量，也不会因为拉紧量过大导致扳动操作费力、甚至长期受力出现金属疲劳变形。

　　设计这款结构的时候，首先要考虑的是安装边界的适配性，锁体主体的安装底座采用扁平式布局，整体突出安装面的高度控制得很低，不会在设备外表面形成突兀的凸起，避免设备运输、挪动过程中搭扣被外物勾挂导致意外解锁。两个安装孔的孔距按照常用的小型五金件安装规范设置，适配M3-M4规格的紧固螺钉，不管是在薄金属板、工程塑料壳体还是木质包装箱上安装，都不需要额外做复杂的预埋结构，直接打孔就能完成固定。U型弯杆采用冷拉圆钢弯折成型，弯折处做了圆弧过渡，避免应力集中导致长期使用后出现断裂，弯杆和锁体压块的配合处设置了转动销轴，销轴两端做铆压固定，不会出现销轴脱出导致结构散架的问题。

　　在实际选型使用的时候，要注意这款微型搭扣的锁紧载荷上限，它更适合用于锁紧力需求在几十公斤级的小型舱盖、箱门，不适合用于大型设备门、重载舱盖的锁紧，避免受力超过结构强度极限出现变形失效。锁体的活动部位都预留了足够的转动间隙，不会因为加工误差、安装面的轻微平面度偏差导致卡滞，哪怕安装时两个固定座存在小范围的位置偏差，U型弯杆的自身形变余量也能补偿这部分误差，降低对安装精度的要求，适合批量生产的设备上快速装配。

　　从结构细节来看，锁体的压块外侧做了圆弧过渡的扳动边，操作人员手动扳动的时候不会出现硌手的问题，哪怕戴薄劳保手套操作也能顺利施力。挂钩座的挂接部位做了导向倒角，扣合的时候不需要刻意对准，只要大致把弯杆挂到挂钩座上，扳下压块就能自动导正完成锁紧，操作容错率很高。锁体表面的涂装层均匀覆盖所有金属表面，在普通室内环境下使用不容易出现锈蚀，哪怕是在有一定湿度的车间环境，也能保证长期使用不会因为锈迹导致转动卡滞。

　　很多做小型设备结构设计的工程师，在选型快开锁紧件的时候经常会忽略搭扣的过死点行程设计，这款结构的死点位置设置在压块闭合前15度左右的位置，当压块完全贴合锁体基座的时候，锁紧力会保持在一个稳定的区间，不会因为长期使用出现应力松弛导致锁紧力下降。同时整个结构没有细小的易脱落零件，所有活动部件都和主体基座连为一体，在频繁开合的使用场景下，不会出现零件掉落丢失的问题，维护成本极低。
