DB-9F插头锌标准微型连接器结构设计

　　在工业控制、通讯设备、老旧串口外设的板卡互联场景里，DB-9型D-sub连接器是应用跨度极广的互联元件，这款锌壳微型公头连接器，主要承担板载端的串行信号传输职能，常见于工控主板的RS232/RS485通讯接口、老式外设的信号接驳端口、测试仪器的信号输出端，相比普通塑壳DB9接头，锌合金壳体的版本在电磁屏蔽性能上有明显优势，能在工业现场复杂电磁环境下减少外界信号对传输引脚的干扰，避免通讯丢包、信号失真的问题。

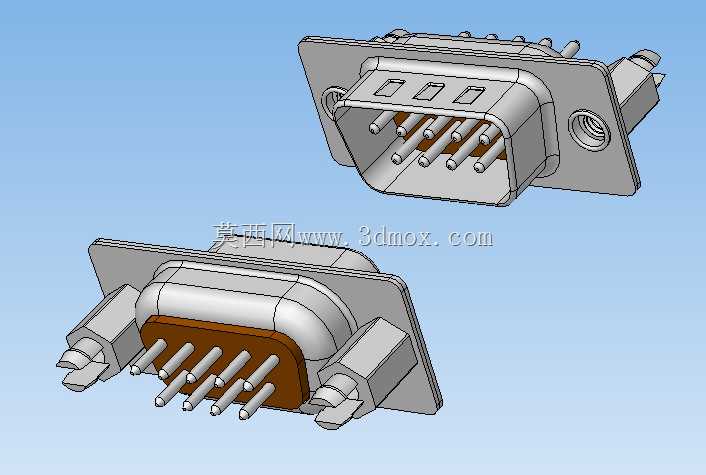

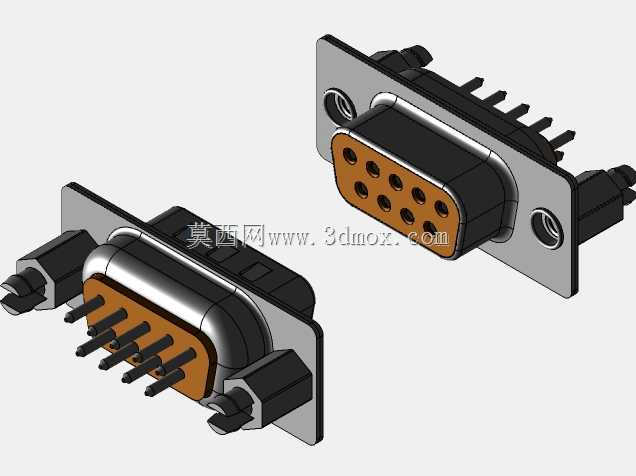

　　从结构设计逻辑来看，这款连接器采用标准D-sub防呆外形，壳体的D型轮廓能从根源上避免插反，公头侧的9根插针按照标准DB9引脚排布，分两排错落布置，上排4根插针、下排5根插针，插针根部嵌入棕色绝缘基座内，基座采用耐温绝缘材质，既承担插针的定位固定职能，也能隔绝相邻插针之间的信号串扰，同时隔绝插针与金属壳体之间的导通风险。金属安装法兰与锌合金主体壳体采用一体化铆接结构，法兰两侧预留标准安装孔位，可配合M3规格的面板螺丝将连接器固定在设备面板或者PCB板的安装支架上，法兰上的翻边定位柱能在安装时提前卡入面板的定位孔，避免锁螺丝时连接器出现转动偏移，保证插合时的对位精度。

　　尾部的焊针采用直插式设计，适配PCB板的通孔焊接工艺，焊针长度按照常规板厚1.6mm的通孔焊盘设计，伸出焊盘的长度控制在1.2-1.5mm区间，刚好满足波峰焊或者手工焊接的吃锡要求，不会因为焊针过长导致焊接后与周边元件干涉，也不会因为焊针过短导致焊接强度不足。锌合金壳体的壁厚控制在0.8mm，在保证壳体结构强度、满足屏蔽效能的前提下，尽可能压缩整体外形尺寸，符合微型连接器的空间占用要求，整体安装后的突出面板高度比常规DB9连接器低2mm左右，适合在薄型设备、紧凑型工控板卡上使用。

　　在实际选型适配时，需要注意这款连接器的安装边界：两个安装孔的中心距为标准DB9的25mm间距，法兰整体宽度31mm，插合面的D型插口尺寸完全符合行业通用DB9母座的适配公差，插针的直径为0.76mm，插针伸出绝缘基座的长度为6.2mm，和标准DB9母座的插孔插合深度匹配，插合后的保持力能达到行业要求的20N以上，不会因为设备振动出现松脱。壳体两侧的铆接结构经过圆角处理，不会在装配时划伤操作人员或者设备内部的线材，绝缘基座和金属壳体之间的配合间隙控制在0.1mm以内，既能避免组装时出现卡滞，也能防止灰尘、潮气从配合缝隙进入连接器内部，提升长期使用的可靠性。

　　建模过程中，针对插针的排布做了公差适配的细节处理，每根插针的同轴度控制在0.05mm以内，保证插合时每根插针都能顺利进入母座的对应插孔，不会出现个别插针顶弯、接触不良的问题。金属壳体的表面做了钝化处理的结构预留，建模时没有额外增加表面涂层的厚度特征，方便后续根据实际使用需求调整表面处理工艺，不管是镀镍还是镀锡的表层处理，都不会影响整体的装配尺寸。尾部的焊针位置做了等长设计，方便PCB布线时做等长处理，满足高速串行信号的阻抗匹配要求，减少信号反射。

　　在设备内部的装配场景里，这款连接器的尾部和PCB板之间预留了0.5mm的装配间隙，避免焊接应力直接传递到连接器壳体导致插针移位，法兰和设备面板之间可以根据防护需求加装橡胶密封垫片，提升接口处的防尘防水能力，适合在半户外的工控设备上使用。相比塑壳DB9连接器，锌合金壳体的版本抗冲击性能更好，在设备受到意外碰撞时，壳体不会出现开裂破损，能有效保护内部的插针和焊接点，降低设备的售后维护成本。
