20×50mm规格交叉管道固定抱箍支架

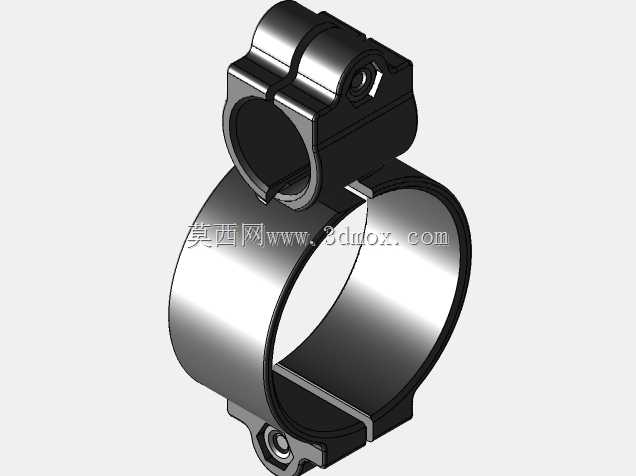

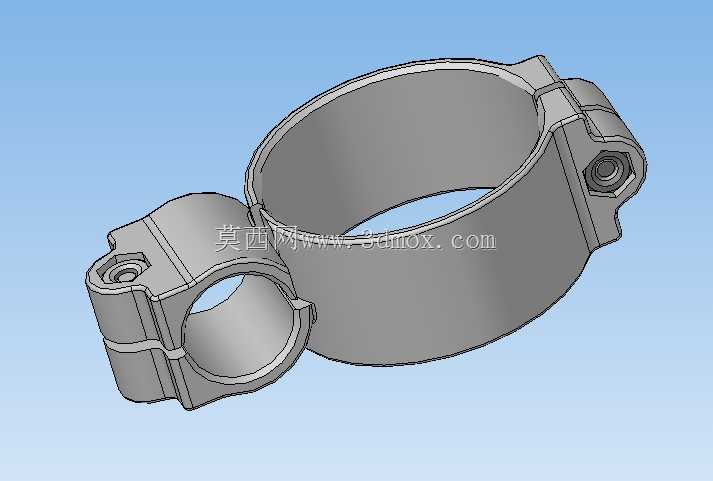

　　在流体输送管路布设、小型设备管线排布、非标机架管线整理的现场作业中，经常会遇到两根不同管径管道呈十字交叉走向的固定需求，常规单管抱箍仅能实现单根管道与安装基面的固定，无法同时约束交叉两根管道的相对位置，容易出现管路晃动、相对位移、接口受力松脱的问题，这款交叉固定管支架正是针对这类场景开发的专用固定构件。该支架适配的两根管道外径分别为20mm与50mm，两个卡箍腔体呈90度垂直交叉布局，可同时抱合两根垂直交叉的管道，无需额外设置安装基面，直接通过自身结构完成两根管道的相对位置锁定，大幅减少交叉管路固定所需的配件数量与安装工序。从结构设计来看，两个卡箍均采用对开式抱合结构，每个卡箍的对接端设置带螺栓过孔的凸台，

　　通过标准六角螺栓实现抱箍的锁紧，安装时可先将两个半环分别扣合在对应管道的交叉位置，对齐螺栓孔后拧入紧固件即可完成固定，无需对管道进行焊接、打孔等二次加工，不会破坏管道自身的防腐层与结构强度，适配金属管材、PVC管材、复合管材等多种材质的管路固定场景。卡箍的内壁采用与对应管道外径完全匹配的圆弧面设计，抱合后与管道外壁的接触面积充足，锁紧后不会出现应力集中压伤薄壁管材的问题，同时能提供足够的静摩擦力，避免管道在轴向窜动、径向受振时出现滑移。两个卡箍的连接部位采用一体化刚性衔接结构，而非分体拼接设计，从根源上消除了两个卡箍之间的相对转动间隙，保证两根管道固定后始终保持垂直交叉的姿态，不会因为管路振动、外力拉扯出现角度偏移。在实际应用中，

　　这类支架常被用在小型液压站的管路排布、净水设备的水路固定、自动化生产线的气路管线整理、户外光伏支架的线缆保护管固定等场景，尤其是在没有预留安装基面的悬空管路交叉位置，这种无需依附安装基面的固定支架优势尤为明显，可替代传统的“扎带捆绑+角钢支撑”的粗放固定方式，让管路排布更规整，后期维护拆卸也更方便。设计过程中充分考虑了安装操作的便利性，每个卡箍仅需两颗螺栓即可完成锁紧，螺栓的操作空间预留充足，使用普通开口扳手或者内六角扳手即可完成作业，不需要特殊的安装工具。卡箍的壁厚经过受力校核，在常规管路固定的受力工况下，不会出现锁紧变形、断裂的问题，同时兼顾了结构强度与材料用量，不会出现过度设计导致的成本浪费。在安装边界上，

　　需要注意两根管道的交叉位置需要预留足够的操作空间，螺栓锁紧侧需要预留至少能放入扳手的操作距离，避免因为空间不足导致无法拧紧螺栓；由于两个卡箍的腔体尺寸是固定适配20mm与50mm外径的管道，不可用于固定外径偏差过大的管材，若管材外径偏小，可在管材外壁包裹适当厚度的橡胶垫来补偿间隙，同时还能起到防滑、减震的作用，进一步提升固定的可靠性。这类固定支架相比传统的管路固定方式，还能有效避免不同管路之间的直接接触摩擦，尤其是在输送有振动的介质管路中，支架的刚性衔接可以让两根管道的振动相互约束，降低管路共振产生的噪音与疲劳损伤，延长管路接口的使用寿命。在三维建模过程中，这类零件需要重点保证两个卡箍内腔的同轴度、对接面的平面度，以及螺栓孔的位置精度，避免出现加工后两个半环无法对齐、螺栓无法穿入的问题，同时圆弧面的尺寸公差需要控制在合理范围内，保证抱合后与管材的贴合度。
