带制动功能直流伺服触摸电机结构

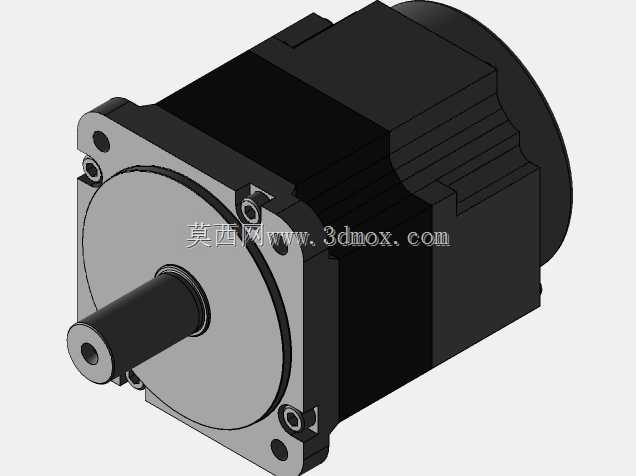

　　这款带制动功能的直流触摸电机，在自动化产线的定位工位、小型精密机械手的关节驱动、仓储分拣设备的精准停位场景中有着广泛适配性，区别于常规开环驱动电机，其集成的制动结构可在断电瞬间完成输出轴锁止，避免负载因惯性出现滑移，尤其适合垂直升降类小型负载、需要频繁启停且停位精度要求高的工位，比如电子元器件贴装的送料驱动、医疗检测设备的样本架移位驱动，都能依靠其制动特性消除位置偏差。从结构设计逻辑来看，电机本体采用方型机座搭配圆形端盖的组合，方型机座的四个安装面预留了标准安装孔位，可适配水平、垂直、侧装等多种安装姿态，安装孔的孔距公差控制在±0.02mm范围内，能直接替换同安装尺寸的常规伺服电机，无需额外调整安装支架的加工尺寸。

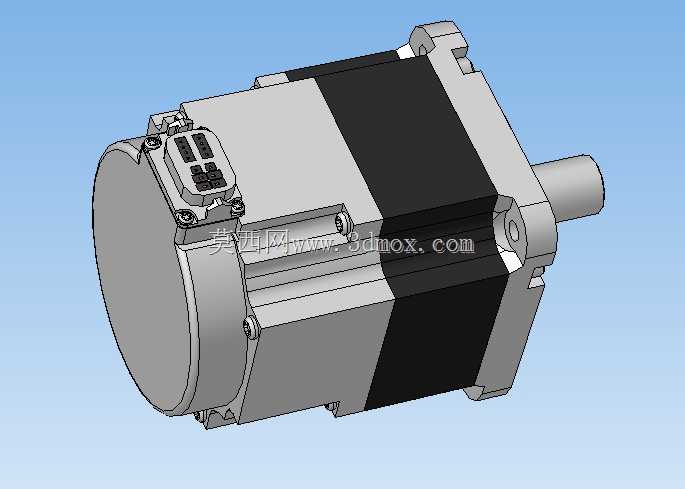

　　输出轴采用单出轴光轴配合键槽的设计，轴径公差选用k6级配合精度，可直接与同步轮、联轴器、小型齿轮等传动件完成装配，轴伸长度控制在合理范围，避免过长轴伸带来的径向跳动问题，同时轴端预留的螺纹孔可用于传动件的轴向锁紧，防止高速运转时传动件出现轴向窜动。机座侧面的接线端子采用集成式快插结构，将动力线、制动控制线、触摸信号反馈线整合在同一个接插件内，相比传统分散接线的结构，可减少现场布线的工作量，同时接插件的防护等级达到IP54，能适应车间内少量粉尘、切削液飞溅的工况，避免接线端出现短路问题。电机尾部的制动模块与电机本体采用同轴集成设计，没有额外增加电机的轴向总长度，对于安装空间轴向尺寸受限的设备而言，这种集成结构可大幅节省安装空间，

　　制动模块采用弹簧加压式摩擦制动结构，通电时电磁力吸合摩擦片解除制动，断电时弹簧压力推动摩擦片抱紧制动盘，响应时间控制在10ms以内，可满足高速启停工况下的快速锁止需求。触摸反馈模块集成在电机的驱动端盖位置，可实时检测输出轴的负载扭矩变化，当出现负载卡滞、过载情况时，可第一时间反馈信号给上位控制系统，触发停机保护，避免电机因长时间堵转出现烧损问题。从安装边界来看，电机本体的最大外轮廓尺寸适配400W级伺服电机的安装空间，机座的对角线安装孔距与市面主流同功率伺服电机完全兼容，输出轴的中心高与标准安装尺寸一致，设备升级替换时无需重新设计安装法兰或调整传动中心距。机身表面的散热筋沿轴向均匀分布，可在连续运转时将绕组产生的热量快速导出，

　　额定工况下机身表面温度控制在60℃以内，无需额外加装散热风扇即可满足长时间连续运转的散热需求，进一步缩小了电机的整体体积。端盖位置的油封采用双唇口结构，可有效阻挡外界粉尘、水汽进入电机内部轴承位置，延长轴承的使用寿命，轴承选用深沟球轴承搭配角接触轴承的组合，可同时承受径向负载与少量轴向负载，适配带轮、齿轮等不同传动方式带来的负载特性。在实际选型应用中，这款电机可搭配通用直流伺服驱动器使用，制动回路可直接接入驱动器的制动控制端口，无需额外配置制动控制模块，触摸信号可接入设备的IO端口，用于负载状态监测、原点位置校准等功能，相比不带制动的同功率电机，其在垂直轴应用场景中可省略额外的机械抱闸机构，简化设备的整体结构设计，降低设备的整体装配成本。
