HKRT153W三菱直流伺服电机结构设计

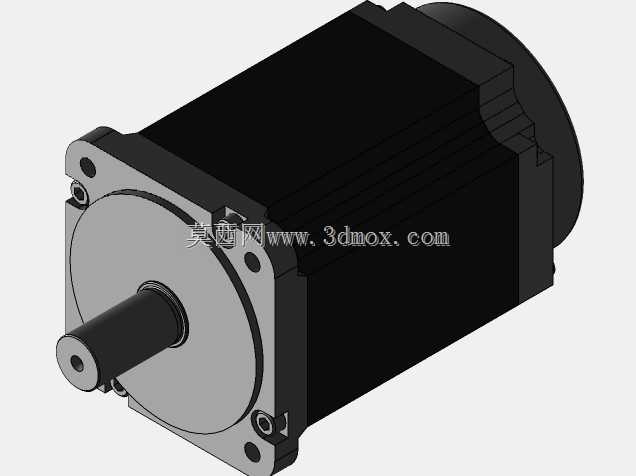

　　这款直流伺服电机的三维结构设计，首先围绕工业自动化场景的实际安装需求展开，在做外形结构规划时，优先考虑了设备集成时的安装边界约束，机身主体采用方形截面的壳体设计，区别于传统圆形机壳电机，方形壳体在设备面板、安装支架上固定时，可直接通过侧面的安装孔位实现平面贴合，不需要额外加工弧形适配座，能有效缩减安装占用的横向空间，对于排布紧凑的自动化产线、多轴联动设备来说，这种结构能大幅降低相邻传动部件的干涉风险。从功能特性来看，该电机的输出轴采用标准圆柱轴伸设计，轴端预留了键槽加工位，可适配同步轮、联轴器、行星减速箱等多种传动连接件，能覆盖传送带驱动、精密滑台进给、机械手关节回转等不同的动力输出场景。

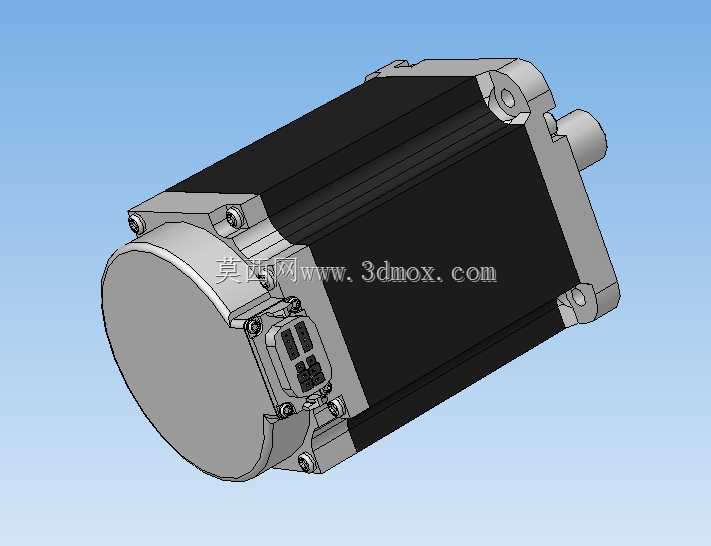

　　机尾端的编码器集成舱做了一体化的密封结构设计，将位置反馈元件与动力定子腔体做了物理分隔，既可以避免电机运行时的电磁干扰影响位置检测精度，也能阻挡车间环境中的金属切削碎屑、切削液雾气进入检测舱，适配机加工车间、3C组装产线等存在少量粉尘、油污的工业现场环境。在设计思路上，壳体的散热筋结构没有采用传统的外凸式密集筋条，而是将散热结构与方形壳体的棱边做了融合设计，在保证壳体散热面积满足额定功率下的热交换需求的同时，避免外凸筋条在安装时与走线槽、传感器支架产生刮碰，也减少了设备日常清洁时的卫生死角。接线端口设置在电机侧方的斜面上，采用快插式航空接头结构，端口的朝向可根据安装方向做90度调整，在电机正装、侧装、倒装的不同安装姿态下，

　　都能预留出足够的线缆弯折空间，避免动力线缆、编码器线缆过度弯折导致的线芯断裂问题。安装法兰的定位止口采用标准的公差配合设计，止口的同轴度公差控制在0.02mm以内，与设备安装座配合时可快速实现输出轴与传动部件的对中，不需要反复调整同轴度，能大幅缩短设备组装时的调校时间。机身的整体长度控制在适配150W功率等级的合理区间，后端盖的固定螺栓采用内六角沉头设计，螺栓头部完全沉入端盖平面内，不会额外增加电机的径向尺寸，在多电机并排安装的场景下，相邻电机的最小安装间距可压缩至5mm以内，能充分利用设备内部的有限安装空间。从结构细节来看，前端盖的轴承室采用双轴承嵌套设计，靠近输出端的轴承选用深沟球轴承承受径向负载，

　　内侧搭配角接触轴承承受少量轴向负载，可适配皮带传动带来的径向拉力，也能应对丝杠传动时产生的轴向窜动力，保证电机在额定转速下运行时的轴跳精度控制在0.01mm以内，满足精密进给场景的定位精度要求。电机的定子绕组与壳体之间填充了导热硅胶层，将绕组运行时产生的热量快速传导至金属壳体，通过壳体表面与周围空气完成热交换，在额定负载连续运行的工况下，壳体表面温度可稳定控制在合理区间，避免过热导致的绕组绝缘老化，延长电机的实际使用寿命。在做三维建模时，所有的安装孔位、轴伸尺寸、止口直径都严格按照对应规格电机的实际安装尺寸做1:1还原，每个配合面的公差都做了明确的标注，结构工程师在做设备整体布局时，可直接调用该模型进行干涉检查，不需要反复核对二维图纸的尺寸参数，能有效减少设计阶段的尺寸错漏问题。接线端口内部的插针排布也按照实际接插件的结构做了还原，在做设备布线设计时，可直接模拟线缆的走向与弯折半径，提前规避线缆与周边结构件的干涉问题。端盖的密封槽结构也在模型中做了完整呈现，密封槽的深度、宽度都适配标准O型密封圈的尺寸，可保证电机在IP65防护等级下的密封性能，适配有少量喷淋、粉尘的工业应用场景。
