执行器控制单元钣金防护外壳结构设计

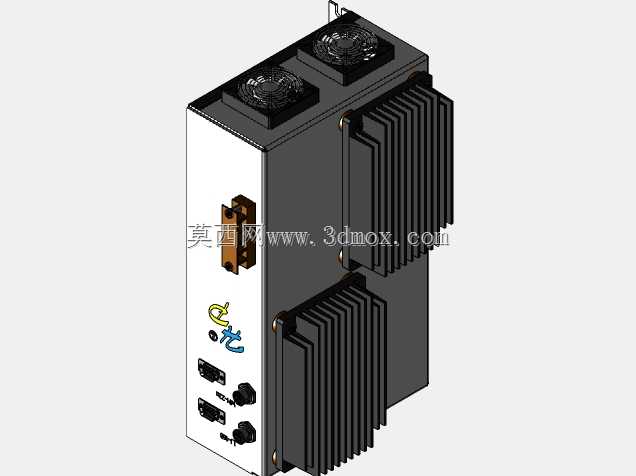

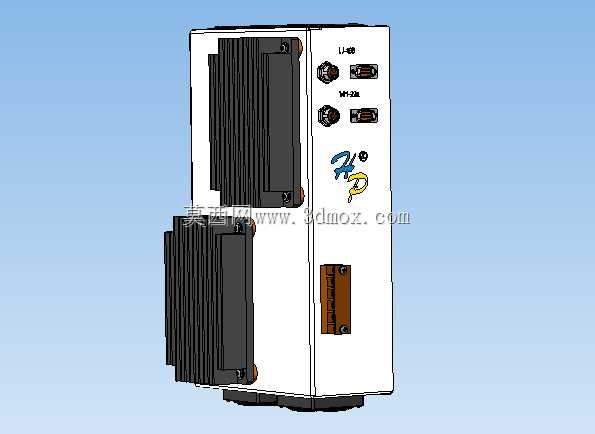

　　这款执行器控制单元的钣金外壳，主要面向工业自动化产线中分布式执行器的就近安装场景，在设备侧的电控布局里，这类外壳承担着核心控制板卡、通讯接口模块、功率驱动元件的承载与防护作用，区别于集中式控制柜的大尺寸柜体，这类紧凑型钣金外壳更适合贴近执行机构安装，缩短驱动线缆与信号线缆的走线长度，降低线路压降与信号干扰风险，在伺服阀岛、分布式IO站点、小型运动控制单元的配套结构中应用十分广泛。从结构设计思路来看，这款外壳采用分体拼接式钣金结构，主体承载腔采用折弯一体成型的冷轧钢板作为基础框架，减少拼接缝隙带来的防护等级短板，侧面预留的多组接口开孔位置，完全匹配工业现场常用的通讯接口与动力接口排布，包括工业以太网接口、串行通讯接口、动力接线端口，开孔边缘做了翻边钝化处理，既可以提升开孔处的结构强度，避免钣金锐边划伤安装人员与线缆绝缘层，也能为后续安装防水接头、屏蔽格兰头提供平整的安装贴合面。外壳侧面加装的散热齿结构并非后期附加的散热片，而是直接在钣金侧板上通过冲压成型的一体化散热结构，对应内部功率驱动元件的安装位置，将发热元件的热量通过导热衬垫直接传导到带散热齿的侧板上，省去了额外加装散热组件的装配工序，同时也避免了额外开孔带来的防护性能下降，这种设计在小功率控制单元的外壳设计中十分实用，平衡了散热需求与防护需求。外壳上的棕色安装挂耳是专门为DIN导轨安装设计的卡扣结构，同时也预留了螺丝固定的通孔，既可以在标准电控柜内的35mmDIN导轨上快速卡装，

　　也能在设备侧壁的安装板上通过螺丝直接固定，适配两种主流的工业安装方式，安装边界的尺寸设计充分考虑了柜内安装的空间利用率，整体宽度控制在单倍宽度模组的尺寸范围内，不会占用相邻模组的安装空间，多台并排安装时，接口之间的预留间隙也能满足常规线缆接头的插拔操作空间需求，不会出现相邻设备干涉导致接头无法安装的问题。从结构强度设计来看，外壳的折弯边都做了双层压边处理，在不增加板材厚度的前提下提升了整体壳体的抗形变能力，在现场安装、后期维护的过程中，即使受到轻微的外力碰撞，也不会出现壳体变形挤压内部电路板的情况，外壳的拼接接缝处都设计了凹凸咬合的止口结构，拼接完成后可以自然形成迷宫式密封结构，配合接缝处粘贴的导电泡棉衬垫，

　　既可以提升壳体的电磁屏蔽性能，避免外部电磁干扰影响内部控制单元的运行稳定性，也能阻挡工业现场的粉尘、飞溅液体进入壳体内部，满足常规工业现场的IP防护要求。在内部结构设计上，壳体内壁预留了统一规格的电路板安装柱，安装柱采用压铆方式固定在钣金壳体上，位置匹配标准尺寸的控制核心板、驱动板、通讯板的安装孔位，不需要额外设计定制化的安装支架，不同功能的板卡可以通过分层安装柱实现层叠布置，充分利用壳体内部的立体空间，缩小整体外形尺寸，同时板卡与壳体内壁之间预留了足够的走线空间，内部线束可以沿着壳体侧壁的走线卡扣固定，避免线束散乱堆积影响散热，也能避免设备运输过程中线束晃动拉扯板卡上的焊接元件。外壳表面采用哑光静电喷塑处理，

　　颜色选用工业电控设备常用的浅灰白色，不易在工业现场积灰后显脏，同时喷塑层的绝缘性能可以避免壳体意外带电时的触电风险，表面的哑光质感也不会在车间照明环境下产生反光，方便运维人员观察接口位置与状态指示灯。这类钣金外壳的设计核心从来不是追求外观的新颖，而是在有限的尺寸边界内，最大化满足内部元件的安装、散热、接线、防护、电磁兼容等多维度的工程需求，每一处折弯、每一个开孔、每一个压铆柱的位置，都需要匹配内部元件的布局与现场安装的实际操作需求，比如接口的高度位置，需要保证安装完成后线缆接头的插拔操作不会被导轨或者相邻设备遮挡，散热齿的朝向需要顺着柜内散热风道的方向，安装挂耳的卡扣力度需要平衡安装便捷性与固定可靠性，既要能徒手完成卡装操作，也要保证设备运行过程中不会因为振动出现松脱。在实际的项目应用中，这类紧凑型控制单元外壳往往需要适配不同功率等级的内部元件，因此在基础壳体结构不变的前提下，侧板的散热齿密度、内部安装柱的高度、接口开孔的大小都可以根据具体的元件参数做小幅调整，不需要重新开模制作整体壳体，只需要调整对应钣金件的冲压折弯参数即可，这种模块化的钣金设计思路，也能大幅缩短配套结构的开发周期，降低小批量定制场景下的加工成本。
