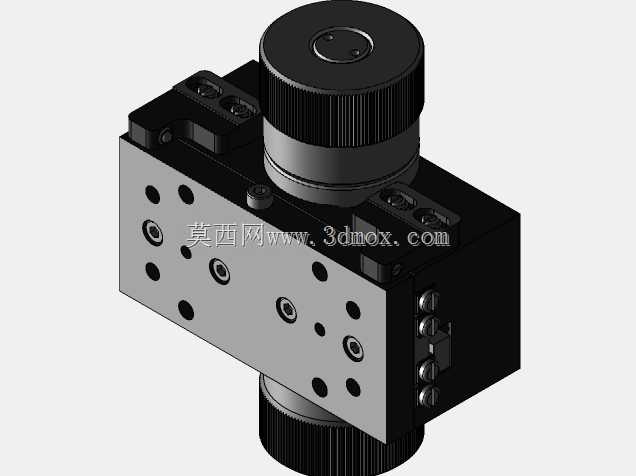

沿Y轴手动调节式显微镜结构设计

　　这款手动调节显微镜的结构设计，核心围绕Y轴方向的手动位移调节功能展开，适配多类近距离精密观测场景的实际使用需求。在常规的工业零部件表面瑕疵检测、小型精密组件装配对位、教学实验样本观测、印刷线路板焊点检查等场景中，这类带单轴手动调节功能的显微镜，无需复杂的电控驱动组件，依靠纯机械结构实现观测位置的平稳调整，能适配多数固定工位的重复性观测作业，相比多轴电动调节的观测设备，结构更简单，后期维护成本更低，操作门槛也更低，一线作业人员经过简单培训即可快速上手操作。

　　从功能特性来看，该结构的核心调节模块采用燕尾槽配合锁紧旋钮的经典机械结构，Y轴方向的调节行程覆盖常规小范围观测的位移需求，调节过程中滑台移动阻尼均匀，无卡顿、窜动问题，锁紧后滑台无位移漂移，能保证观测过程中焦平面稳定，不会出现观测画面偏移、虚焦的问题。镜筒安装位预留了标准的光学镜头接口，可根据实际观测倍率需求更换不同倍率的物镜、目镜，底座部分设计了平整的工件放置平台，平台表面做了防滑处理，可直接放置待观测的小型工件，也可额外加装工件夹持夹具，适配不同形状、尺寸的观测对象。

　　设计过程中优先考虑了手动操作的人机工程合理性，调节旋钮的位置设置在操作人员手部自然放置即可触及的区域，旋钮表面做了滚花处理，增大手部与旋钮的摩擦力，微调时施力更顺畅，不会出现打滑问题。整体结构的受力经过校核，Y轴滑台在全行程范围内移动时，整体重心始终落在底座支撑边界内，不会出现设备倾翻的风险，所有活动配合面都设计了储油槽，可填充润滑脂降低长期使用的磨损量，延长结构的使用寿命。连接部位全部采用标准紧固件，后期拆解维护、更换易损件时无需定制特殊工具，常规内六角扳手、十字螺丝刀即可完成拆装作业。

　　外形尺寸方面，整体结构采用紧凑型布局，底座的长宽尺寸适配常规工作台面的摆放需求，不会占用过多的工位空间，Y轴调节方向的总宽度控制在合理范围内，安装时只需保证工作台面水平，将设备放置在平整台面上即可使用，无需额外做地脚固定，设备底部预留了防滑橡胶垫的安装槽，安装橡胶垫后可增大与台面的摩擦力，避免调节过程中设备整体移位。镜筒的高度设计兼顾了常规观测的工作距离需求，物镜下端到工件放置平台的距离预留了足够的操作空间，方便操作人员取放待观测工件，也可适配一定高度的辅助工装加装。

　　从结构细节来看，Y轴导轨的配合间隙设计了调节结构，长期使用出现磨损后，可通过侧边的间隙调节螺钉调整配合松紧度，无需更换导轨组件即可恢复调节精度，锁紧机构采用端面压紧的方式，锁紧力均匀作用在导轨接触面上，不会因为局部压力过大造成导轨变形，影响后续调节的顺畅度。所有外露的结构边缘都做了倒角处理，没有尖锐的毛刺、棱角，避免操作人员操作时被划伤，整体结构没有复杂的异形曲面，零部件加工难度低，多数结构件采用常规的铝合金、碳钢材料即可加工制作，加工成本可控，适合小批量生产制作，也方便有加工能力的工厂根据自身观测需求做定制化修改，调整调节行程、安装接口尺寸来适配特殊的观测场景。
