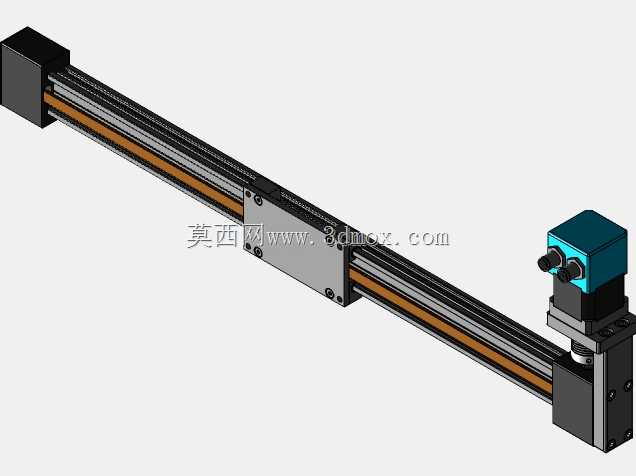

300mm行程易格斯DLE-FG线性执行机构

　　这款300mm行程的igus DLE-FG线性执行机构，在轻工包装、电子装配、小型自动化工作站这类需要短行程精准直线往复动作的场景里适配性极强，很多做桌面式工装、工位自动推料、检测工位探头进给的结构工程师，在做方案选型时都会优先考量这类成熟的模块化直线驱动单元，不用从零开始设计丝杠导轨的组合结构，能大幅缩短非标设备的开发周期。从实际使用的角度看，这类线性执行机构核心作用是把旋转动力转化为设定行程内的直线往复输出，相比工程师自己散件组装的直线传动结构，出厂前已经完成了导轨平行度校准、传动间隙预调、润滑体系预置，装到设备上之后只需要对接动力源和限位信号就能直接投入使用，避免了散件装配容易出现的卡滞、行程偏差、运行异响这类常见问题。

　　从功能特性上看，这款执行机构采用的是igus自润滑工程塑料配套的传动与导向体系，日常运行不需要额外加注润滑脂，在无尘车间、食品包装这类对油污管控严格的场景里优势非常明显，不会因为润滑脂滴落污染生产物料或者作业环境；300mm的额定行程刚好覆盖大多数小型工位的动作需求，比如包装线上的纸盒推送、标签工位的标头进给、检测设备的探头进退，这类动作的行程普遍在100-280mm区间，预留的20mm行程余量可以满足安装时的位置微调需求，不会出现行程不够需要重新选型的问题。导向部分采用的是集成式导轨结构，侧向负载承受能力完全满足小型工装的使用需求，常规工况下侧向挂载5kg以内的作业端部件，运行全程不会出现导向件偏磨、动作卡顿的问题，传动过程的重复定位精度可以控制在0.1mm以内，能够满足大多数普通自动化工位的精度要求，不需要额外加装高精度位移反馈组件就能稳定作业。

　　在设计思路上，这款执行机构走的是模块化集成路线，把传动组件、导向组件、安装接口全部整合在统一的主体结构上，主体截面尺寸控制得非常紧凑，不会占用过多的设备安装空间，对于布局紧凑的桌面型设备来说非常友好。两端的安装位预留了标准的螺纹连接孔，既可以水平安装做水平方向的推拉动作用，也可以垂直安装做小负载的升降动作，甚至可以倾斜安装适配特殊工位的动作需求，安装方式非常灵活。动力输入端预留了标准的电机连接法兰，可以适配不同规格的步进电机、伺服电机，工程师可以根据自己的设备控制需求、负载大小选择对应的动力单元，不需要额外做转接法兰的设计加工，进一步降低了设计和加工成本。主体外壳采用的是铝合金挤压成型工艺，表面做了阳极氧化处理，重量轻的同时具备足够的结构强度，日常使用中不容易出现磕碰变形，抗腐蚀能力也能满足多数工业生产环境的使用要求，不需要额外做表面防护处理。

　　从安装边界尺寸来看，这款执行机构主体的总长度是行程长度加上两端的端座结构尺寸，安装前只需要在设备安装面上预留对应长度的平直安装面，保证安装面的平面度在0.2mm以内，就可以顺利完成安装固定，不需要做复杂的安装基面加工。执行机构的输出滑台上预留了成组的安装螺纹孔，作业端的工装、夹具、执行元件可以直接通过螺栓固定在滑台上，不需要额外设计转接板，当然如果有特殊的安装接口需求，也可以自行设计薄型转接板固定在滑台的安装面上，不会影响整体的运行精度。需要注意的是，安装时要保证执行机构的动作方向和负载的受力方向尽可能同轴，避免过大的偏载力矩长期作用在导向结构上，加速导向件的磨损，缩短设备的使用寿命；如果实际使用场景里存在一定的冲击负载，建议在行程两端加装外置的液压缓冲器，分担执行机构内置限位的缓冲压力，进一步提升运行稳定性和整体使用寿命。

　　很多工程师在做小型自动化设备设计时，总倾向于自己采购导轨、丝杠、支撑座等散件自行组装直线传动结构，实际上对于这类行程不长、负载不大的应用场景，选用成熟的模块化线性执行机构综合成本更低，首先是设计环节不需要绘制大量的零件加工图、装配图，不需要反复校核导轨的平行度、丝杠的同轴度，其次是装配环节不需要花费大量时间调整传动间隙、校准导轨平行度，后期维护也更加方便，易损件都是标准化部件，更换时不需要重新测绘加工，直接采购对应规格的备件就能快速更换，减少设备的停机维护时间。这款DLE-FG系列的执行机构本身的结构设计也充分考虑了后期维护的需求，端盖的固定螺栓都是外露的，需要更换内部传动件或者清洁导向结构时，只需要拆下两端的端盖就可以操作，不需要完全拆解整个主体结构，日常维护的操作门槛很低，普通的设备维护人员经过简单培训就能完成常规的维护操作。在实际的生产线应用里，这类线性执行机构的运行稳定性经过了大量场景的验证，连续运行工况下的故障率远低于散件自行组装的传动结构，对于需要长时间连续运行的自动化设备来说，稳定的性能可以减少很多生产过程中的意外停机损失，这也是很多设备集成商更愿意选用成熟模块化执行部件的核心原因。
