ZIMMERGROUP台式气压压合装配设备

　　这款台式气压压合设备，是面向小零件精密装配场景开发的桌面级压装作业单元，在消费电子零部件组装、小五金件压配、低压电器触点铆合、小型塑胶件与金属件嵌合工位上应用十分广泛，相比大型液压压装设备，它不需要复杂的油路布设，仅需接入常规工厂压缩空气气源即可部署，对工位空间的占用极小，适合流水线旁的离线补装工位、小批量多品种的装配车间、维修班组的零件压配作业使用。

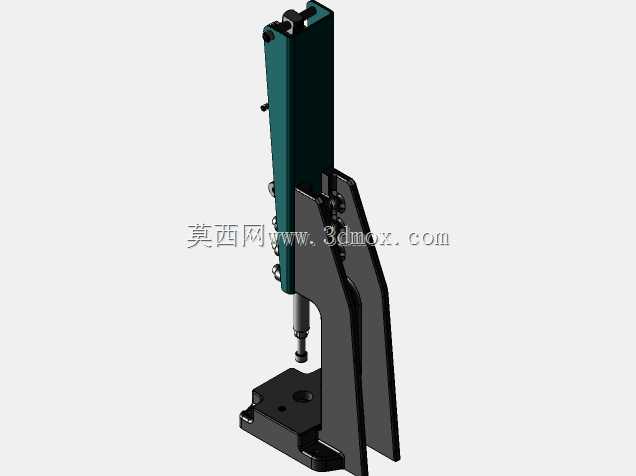

　　从结构设计逻辑来看，设备采用立式悬臂承载布局，底部为一体化铸造的安装基座，基座顶面预留了标准的工装安装孔位，孔位间距适配通用的小型夹具安装尺寸，作业时可根据待压装零件的外形快速更换定位治具，不需要对基座进行二次加工。基座内部集成了气动控制回路的阀组与消音元件，所有气路走线均隐藏在机身护罩内部，既避免车间作业时的金属碎屑、灰尘进入气路造成阀件卡滞，也能减少气动排气时的噪音扩散，符合车间作业的噪音管控要求。

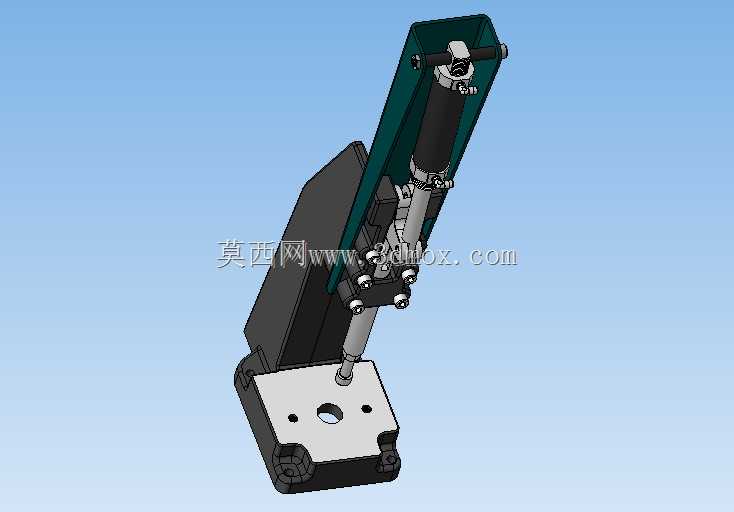

　　压装执行单元采用带导向的气动活塞杆结构，活塞杆外部加装了线性导向套，避免压接过程中活塞杆受侧向力出现偏磨，保证压头的垂直运动精度，压头末端预留了标准的连接接口，可根据压装需求更换平压头、仿形压头、铆接冲头等不同作业端头，适配不同的压装工艺要求。设备的压力输出通过气源压力调节实现，配合机身侧面的调压阀与压力表，可在0.2-0.8MPa的常用气压区间内无级调整输出压力，对应不同材质零件的压装力需求，避免压力过大造成零件压裂、压溃，也不会因压力不足导致压装不到位。

　　操作端设置在机身顶部的悬臂位置，采用手动扳阀作为触发开关，操作人员放置好零件后扳动阀杆即可启动压装行程，阀件带有自锁结构，避免误触触发设备动作，压装行程的上下限位通过可调机械限位块实现，可根据零件的压入深度快速调整行程范围，调整过程不需要拆解设备，仅通过锁紧螺母即可完成限位位置的固定，适配不同高度零件的压装需求。

　　从安装边界来看，设备整体占地面积不足0.1平方米，机身总高度控制在500mm以内，可直接放置在标准的防静电工作台上使用，不需要额外做地基固定，设备总重量控制在25kg以内，两名作业人员即可完成工位转移，适合柔性生产场景下的工位快速调整。进气接口采用标准的快插气动接头，适配车间常用的8mm气管，接入气源后不需要额外调试即可投入使用，维护时仅需定期给气动三联件补充润滑油、清理导向杆表面的灰尘即可，日常维护成本极低。

　　在实际作业过程中，这类台式气压压机的压装重复精度可控制在0.02mm以内，完全满足小过盈量零件的压装要求，比如小型轴承与轴套的压配、接线端子与导线的压接、塑胶外壳卡扣的压合等工序，相比手动压接工具，它的压力输出稳定，不会因为操作人员的力度差异导致压装质量波动，能有效降低装配不良率。设备的护罩采用折弯钢板制作，表面做喷塑处理，耐车间内的油污、切削液腐蚀，长期使用也不会出现锈蚀掉漆的问题，所有运动部件均设置在护罩内侧，作业时操作人员的肢体不会接触到运动的压头，符合基础的作业安全要求。

　　设计过程中，研发团队针对桌面作业的操作舒适度做了优化，作业面的高度设置在距离桌面200mm的位置，操作人员放置零件时不需要过度抬臂或弯腰，长时间作业也不容易产生疲劳，压头的下行速度做了节流调速设置，初始下行阶段速度较快提升作业效率，距离压装位置5mm时自动切换为慢速进给，避免快速冲击造成零件表面磕碰损伤，也能减少压装时的冲击噪音。基座底部预留了四个减震垫安装位，安装橡胶减震垫后可吸收压装时的冲击震动，不会对工作台面上的其他精密作业工具造成震动影响，适合与其他小型装配工具共同部署在同一工作台上。
