大行程可调手动台式压力加工设备

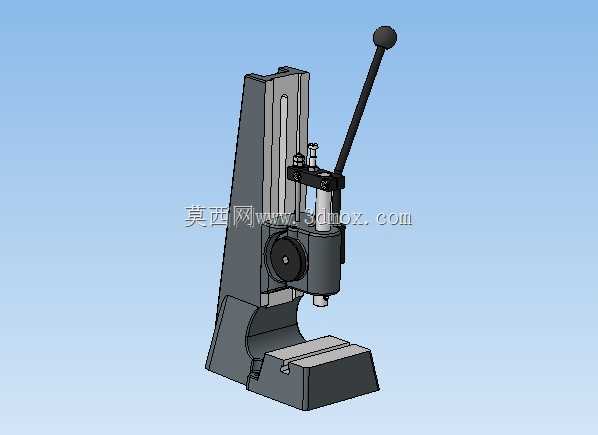

　　在小型零部件加工、装配的零散作业场景里，这类手动台式压力设备一直是车间工位、维修站点、小批量试制线的刚需配置，它不需要外接气源、电源，完全依靠人力驱动杠杆机构完成压力输出，对于没有动力配套的临时工位、野外维修作业点，或是小批量多品种的零散压装工序，适配性远高于大型动力压力设备。这款设备的核心参数围绕实际作业需求设计，工作行程设定为50mm，可调节的总行程范围达到200mm，这个参数组合覆盖了绝大多数小型零件的压装、冲压、铆接、校直作业需求：比如小直径销钉的过盈压装、薄金属片的简易冲裁、塑料件的铆点压合、小型轴类零件的局部校直，甚至是小规格轴承的装配作业，都能在这个行程范围内完成。从结构设计逻辑来看，设备采用立式悬臂布局，

　　底部是厚重的铸铁工作台基座，这个基座一方面承担整机的配重作用，避免手扳施力时设备发生倾覆，另一方面基座上的工作台面经过铣削加工，平面度控制在合理公差范围内，能够为工装夹具提供稳定的安装基准，台面上预留的T型槽或者安装螺孔，可以根据不同作业需求定制固定夹具，比如零件定位座、冲压下模、铆接支撑座，都能直接固定在台面上，保证作业时的位置精度。机身部分采用立式导轨结构，冲压滑枕沿着机身的垂直导轨做上下运动，导轨的配合间隙经过合理设计，既保证滑枕运动时无卡滞，又能控制滑枕的径向窜动量，避免压装时出现偏载，损坏零件或者冲头。驱动部分采用加长杠杆手柄，通过杠杆增力机构将人手的扳动力放大数倍后传递给滑枕，手柄末端的球形握把符合人体工学，

　　长时间操作也不容易产生手部疲劳，同时杠杆的支点位置经过优化，在整个下压行程中，力的输出曲线相对平缓，不会出现行程末端力值骤降的问题，操作人员可以通过手部的触感清晰感知压力变化，对于过盈装配这类需要控制力值的作业，能够有效避免压坏零件。设备的行程调节机构设置在滑枕上部，通过旋转调节螺杆可以改变滑枕的初始位置，从而适配不同高度的工装和零件，调节完成后通过锁紧螺母固定位置，避免作业过程中滑枕位置窜动，这个调节结构的调节范围覆盖200mm，意味着从几毫米厚的薄垫片冲压，到总高度接近200mm的组件压装，都不需要额外加装增高垫块，减少了工装准备的工作量。从安装边界来看，这款设备的底座占地面积较小，只需要稳固的工作台面就可以安装，

　　不需要专门的设备基础，通过底座上的安装孔可以直接用螺栓固定在标准工作台上，也可以直接放置在厚重的钳工台上依靠自重保持稳定，对于工位调整频繁的试制车间来说，移动和重新安装都非常方便。在实际使用场景中，这类设备常被布置在装配线的旁侧工位，用来完成线束端子的压接、小型卡扣的压装、铭牌的铆接这类不需要大压力但需要稳定行程的工序，也会被放在维修班组的工位上，用来完成小型零件的拆卸、轴承的更换、变形零件的校直作业，相比气动压力机，它没有气源噪音，也不需要维护气管、气缸等气动元件，相比电动压力机，它没有电气故障风险，在易燃易爆的作业场景下也能安全使用。设计这款设备的三维模型时，需要重点关注几个配合部位的公差：滑枕和机身导轨的配合公差，既要保证运动顺畅，又要控制滑枕的摆动量，否则压装时会出现冲头和下模不对中的问题；杠杆机构的铰接点配合间隙不能过大，否则会导致下压行程出现空程，影响操作手感和压装精度；工作台面和滑枕运动方向的垂直度需要严格控制，否则压装零件时会出现偏斜，导致过盈配合的零件装配不到位或者出现卡滞。另外，机身的截面形状设计也需要考虑刚度问题，在最大压力输出时机身的变形量要控制在允许范围内，否则长期使用时机身会出现永久变形，导致设备精度下降，所以在三维建模时，机身的加强筋布局、壁厚选择都要经过刚度校核，避免为了节省材料而过度减薄机身壁厚，导致设备刚性不足。
