十字交叉管道连接固定抱箍支架

　　在流体输送、设备气路布局、小型液压管路排布、户外管线架设等场景中，经常会遇到两根不同走向的管道呈十字交叉状态需要固定的需求，常规的单管抱箍只能完成单根管道与安装基面的固定，无法同时约束两根交叉管道的相对位置，容易出现管路晃动、磨损、相对位移拉扯接头导致泄漏的问题，这款交叉固定管支架就是针对这类场景设计的专用紧固件。

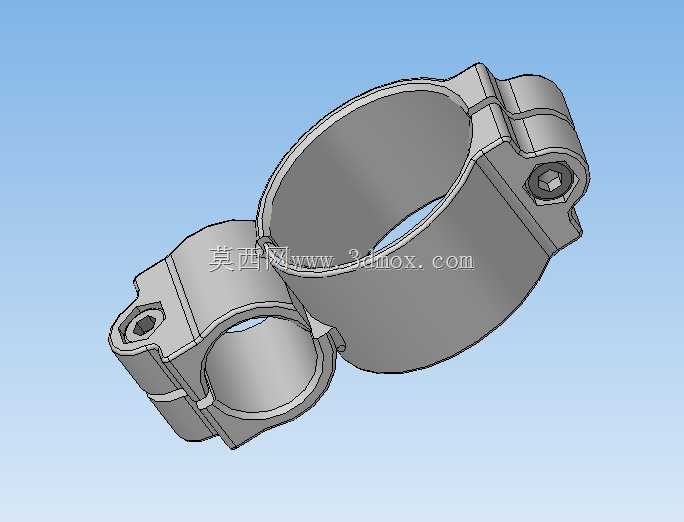

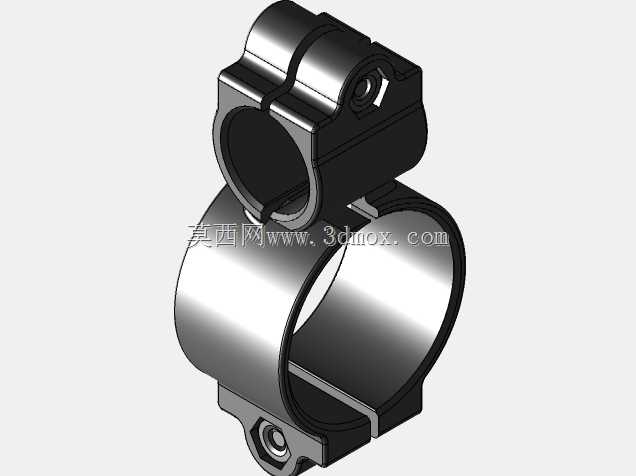

　　从结构设计来看，这款支架采用两个不同内径的半开式抱箍本体呈90度垂直交叉整合为一体的结构，两个抱箍的夹持中心轴线在空间上呈垂直交错状态，可分别穿入两根对应外径的管道，无需额外的转接件就能完成交叉管路的相对位置固定。抱箍采用对开式合页结构，单侧通过一体成型的铰接位实现开合，另一侧设计有带内六角螺栓安装位的锁紧凸台，安装时可以先将抱箍翻开，套入已经布设完成的交叉管道后再穿入螺栓锁紧，不需要在管路布设时提前穿入支架，适配现场改造、已完工管路加装固定件的作业场景，降低管路布设的工艺要求。

　　尺寸方面，这款支架适配的两根管道外径分别为20mm与40mm，两个夹持孔的中心距经过精准计算，锁紧后两根管道的外壁刚好贴合，不会出现悬空或者过度挤压管壁的情况。抱箍内壁做了微圆弧过渡处理，没有尖锐棱角，锁紧时不会划伤管道外壁的防腐层或者软管表层，适配金属硬管、PVC硬管、尼龙气动管、橡胶软管等多种材质的管路固定需求。锁紧凸台的螺栓孔采用沉孔设计，内六角螺栓锁紧后头部完全沉入凸台内部，不会突出支架表面，避免在狭小安装空间内与其他部件发生干涉，同时也减少了外部磕碰导致螺栓松动的概率。

　　从实际使用的角度看，这类交叉管支架相比采用两个单管抱箍拼接固定的方式，整合式结构的安装效率更高，只需要一次锁紧作业就能完成两根交叉管路的固定，同时两个抱箍的相对位置在出厂时就已经通过一体成型的结构保证了90度的垂直精度，不会出现现场拼接时的角度偏差，能保证管路排布的整齐度，在自动化设备内部气路排布、小型液压站管路固定、户外弱电穿线管交叉固定、净水设备管路布局等场景中，能有效约束管路的晃动量，避免设备运行时的振动传递到管路接头位置，延长接头的密封寿命，减少管路因为长期振动摩擦导致的管壁破损问题。

　　设计过程中，支架的壁厚经过受力校核，在常规的管路固定受力场景下，锁紧螺栓达到标准锁紧力矩时，抱箍本体不会出现开裂、过度形变的问题，铰接位置的厚度做了局部加强，反复开合也不会出现断裂失效的情况。两个抱箍的衔接位置做了圆弧过渡的加强筋处理，避免应力集中导致的支架断裂，即使在有一定振动的设备上长期使用，也能保持足够的夹持强度，不会出现支架断裂导致管路移位的问题。安装时不需要额外的安装基面，直接通过自身的锁紧结构就能完成两根交叉管道的相对固定，也可以根据实际需求在支架背部加装固定座，将交叉后的管路整体固定在墙面、设备机架等安装基面上，适配不同的安装场景需求。

　　在管路排布作业中，这类专用交叉固定支架能大幅提升管路布设的规整度，减少零散紧固件的使用数量，降低现场安装的物料管理难度，同时一体结构的可靠性也远高于多个散件拼接的固定方式，适合在对管路固定可靠性有一定要求的场景中使用，不管是新设备的管路设计还是旧设备的管路改造，都能快速完成交叉管路的固定作业，不需要对原有管路做大幅度的调整，适配性较强。
