工业执行器控制单元钣金防护壳体

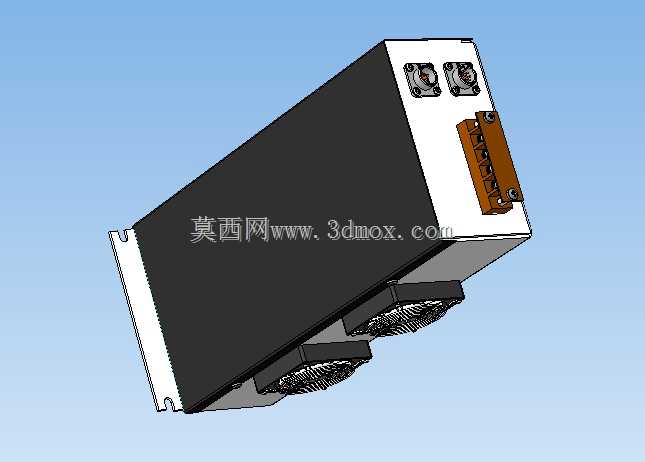

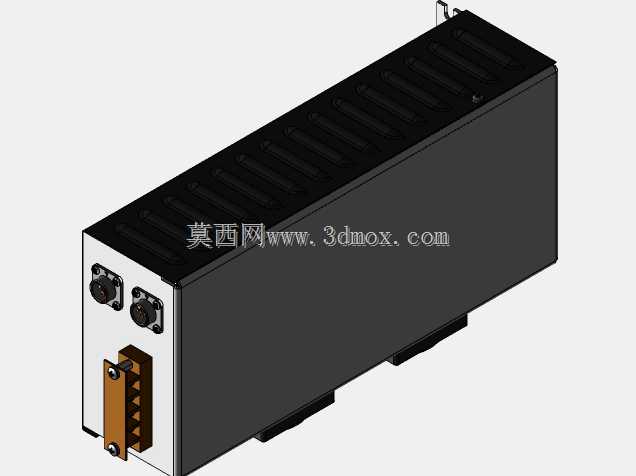

　　这款钣金壳体主要面向工业现场执行器控制单元的封装防护需求，在自动化生产线、过程控制站点、成套设备集成现场都有广泛的适配空间，核心作用是为内部的控制电路板、接线端子、信号接口提供可靠的物理防护，同时兼顾现场安装的便利性与长期运行的散热需求。从结构设计逻辑来看，壳体采用分体拼接式钣金折弯工艺，主体为封闭的盒型结构，其中一侧面板预留了两个圆形航空接口安装位，用于控制信号与电源的外接输入输出，相邻侧边布置了多pin位的接线端子排安装位，方便现场施工时的动力线、控制线快速压接固定，无需在壳体上额外开孔加工。壳体底部预留了两个轴流散热风机的安装位，对应内部功率器件的发热区域，可直接适配常规尺寸的工业散热风机，运行时可形成贯穿壳体内部的风冷通道，

　　带走控制单元长时间工作产生的热量，避免内部元器件因积热出现性能衰减或故障。安装边界上，壳体两侧延伸出带安装孔的折弯固定耳，可直接通过螺栓固定在设备机柜的安装梁或者墙面安装板上，固定耳的孔位间距符合常规工业电气安装的孔距规范，不需要额外制作转接安装板，能大幅减少现场安装的加工工作量。壳体的钣金折弯处均做了压边处理，既提升了整体结构的刚性，避免薄钣金在运输、安装过程中出现形变，也能消除钣金切口的锐边，防止施工人员接线操作时被划伤。设计过程中充分考虑了内部元器件的布局空间，壳体内部的净空尺寸可容纳常规尺寸的控制PCB板、端子排与小型滤波元件，面板上的接口开孔位置与内部元器件的安装位一一对应，不会出现接口与内部器件错位无法接线的问题。

　　壳体表面采用哑光喷塑处理，具备基础的耐油污、耐轻微腐蚀能力，可适配多数工业车间的现场环境，即使在有少量油污、粉尘的场景下，也能依靠封闭的钣金结构阻挡大部分杂质进入壳体内部，保护内部电路的稳定运行。从实际使用场景出发，这类壳体不需要做复杂的密封处理，重点平衡了防护性能、散热性能与安装便利性，相比铸铝外壳成本更低，加工周期更短，相比塑料外壳抗形变能力更强，更适合工业现场的复杂安装环境，在成套设备集成时，可根据内部控制板的实际尺寸对局部开孔做微调，不需要重新开模，能大幅缩短非标设备的开发周期。
