WAGO765-4504五通道远程IO控制模块

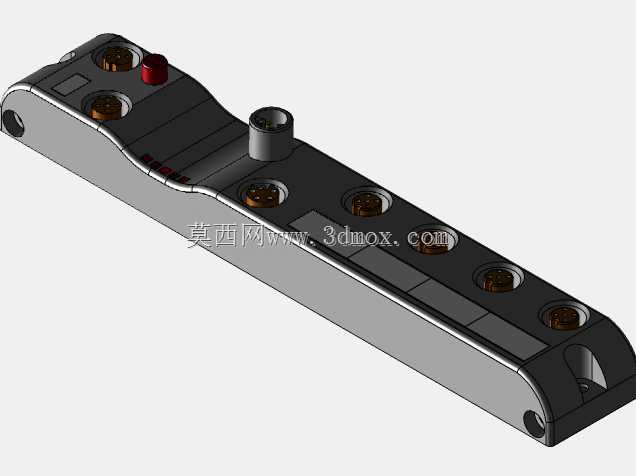

　　这款五通道远程开关模块对应工业现场常用的分布式IO采集控制场景，在汽车焊装线、物流分拣线、光伏组件生产设备这类需要分散布置信号采集点的场合，这类模块可以直接安装在设备工位旁的型材架上，无需将所有传感器线缆全部拉回主控制柜，能大幅缩减现场布线长度，降低线缆压降带来的信号干扰风险，同时减少柜内接线端子的占用空间。从结构设计来看，模块本体采用长条形一体化压铸壳体，表面做了哑光喷塑处理，兼顾抗磕碰性能与电气绝缘需求，壳体侧面预留的安装孔位兼容标准35mmDIN导轨安装与螺丝直接固定两种方式，安装边界可以适配多数设备侧装的空间要求，整体宽度控制在单排多接口模块的常规尺寸范围内，相邻安装时不会出现接口干涉问题。

　　模块正面排布的五个M12圆形接口为标准传感器接线端口，每个端口对应一个独立的信号通道，可直接对接现场的接近开关、光电传感器、磁性开关等三线制或两线制传感元件，接口旁预留的标识位可粘贴通道号标签，方便现场调试与后期维护时快速对应点位。模块端部的主通讯接口采用标准工业接插件，可通过总线线缆与主站模块实现通讯连接，无需额外布置通讯转接件。顶部设置的红色按钮为手动强制通断按键，在设备调试阶段可直接通过该按键触发通道通断，无需在上位机端反复操作，能有效缩短现场调试的周期。壳体上的多段白色标识区域采用激光打标预留位，可印刷通道定义、供电参数、接线定义等信息，避免现场粘贴标签脱落导致的维护困扰。从建模细节来看，

　　模型完整还原了模块的所有外部结构特征，包括接口的内孔针脚排布、按键的凸起高度、壳体的脱模斜度、安装孔的沉台结构，所有配合面的间隙都按照实际产品的装配公差做了还原，在做设备整体装配仿真时，可以直接调用该模型进行干涉检查，验证布线时线缆的弯曲半径是否符合要求，安装位置是否与周边的气动元件、结构件产生碰撞。这类分布式远程模块的设计逻辑核心是在保证防护等级的前提下尽可能压缩本体体积，因此模型中壳体的壁厚都按照工业级产品的常规设计值设置，既保证壳体的结构强度，在现场有切削液飞溅、粉尘飘落的工况下不会出现壳体变形损坏，也不会因为壁厚过大导致整体重量超标，长时间安装在导轨上出现下坠移位的问题。模块底部的导轨卡扣结构也做了完整还原，

　　卡扣的弹性让位空间、锁紧凸起的尺寸都与实际产品一致，在做虚拟装配时可以模拟卡扣卡入导轨的动作过程，验证安装操作的空间是否足够，是否需要预留手指操作的让位距离。在实际设备选型过程中，这类五通道模块多用于信号点位不多的独立工位，比如单个装配工位的传感器信号采集、单个气动执行机构的信号反馈，相比多通道的大型模块，小点数模块的布置更灵活，可以根据工位的实际点位数量灵活配置，不会出现通道闲置浪费的情况。模型中接口的朝向统一设置在模块正面，符合现场接线的操作习惯，线缆从正面接入后可以顺着设备型材方向走线，不会出现线缆过度弯折的情况，端部的通讯接口朝向与主线缆走向一致，可实现总线线缆的链式连接，无需额外布置转接弯头。
