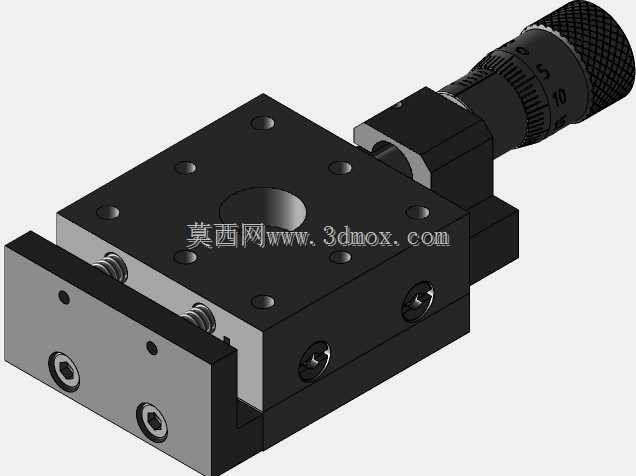

带微调螺丝的显微镜载物调节台结构

　　在光学检测、显微观测类设备的结构体系里，载物台是直接承载观测样本、决定观测对焦精度与样本定位效率的核心功能部件，这款带微螺丝调节的显微镜载物台，主要适配常规正置生物显微镜、工业金相显微镜的安装需求，可覆盖病理切片观测、金属材料金相组织检测、精密微小零部件尺寸抽检等多个实际应用场景。从实际使用的需求出发，常规无微调结构的载物台仅能完成样本的大行程平面移动，在高倍物镜观测场景下，手动粗调很容易出现样本偏移、对焦过位撞片的问题，尤其是在观测微米级精度的样本结构时，毫米级的粗调行程根本无法满足观测定位要求，这款载物台的微螺丝调节结构，正是针对这一实际使用痛点做的针对性设计。整个载物台的承载平面采用平整硬质金属基材加工，

　　平面度控制在微米级公差范围内，可保证放置的载玻片、小型样本夹具不会出现倾斜偏移，承载面的边缘做了倒角处理，避免取放样本时刮蹭到载玻片边缘造成样本碎裂。调节结构采用细牙微调螺丝作为传动核心，细牙螺纹的导程经过匹配选型，单圈转动对应的平台移动量控制在0.1毫米级别，配合螺丝端部的防滑滚花旋钮，操作人员可以单指完成微米级的位移微调，在高倍镜下快速将目标观测区域移动到视场中心。从设计思路上看，整个结构没有采用复杂的齿轮齿条传动结构，而是直接用微调螺丝顶推活动载台，配合复位弹簧提供反向预紧力，这种结构的优势在于传动间隙极小，长期使用不会出现齿轮磨损带来的空程问题，同时零件加工难度低，后期维护只需要定期在螺纹部位涂抹少量润滑脂即可，

　　不需要复杂的间隙调整工序。安装边界方面，整个载物台的底座安装孔位完全匹配常规商用显微镜的支架安装尺寸，不需要对原有显微镜结构做任何改造就可以直接替换安装，活动载台的行程范围覆盖了标准载玻片的全长度区域，不需要反复挪动载玻片就可以完成整个样本区域的扫查观测。载物台的样本夹持结构采用弹性压片设计，压片的压紧力经过调校，既可以稳定固定标准厚度的载玻片，也不会因为压力过大压碎薄型盖玻片，压片的翻转角度足够大，取放样本时不会出现干涉。在实际工业检测场景中，这款载物台还可以搭配小型工件夹具使用，用来承载尺寸在50毫米以内的小型精密零件，完成零件表面缺陷、微观加工纹理的观测工作，微调结构可以精准控制零件的移动步距，

　　配合图像采集设备可以完成连续视场的图像拼接，获取大视场下的高分辨率微观图像。整个结构的活动部件之间采用耐磨垫片做滑动支撑，长期往复移动不会出现磨损卡顿的问题，调节螺丝的端部采用硬质合金顶头，和载台的接触部位做了淬火硬化处理，避免长期顶推出现接触凹坑影响调节精度。不同于很多集成式电动载物台的复杂结构，这款手动微调载物台不需要外接电源和控制系统，完全依靠机械结构实现精密调节，可靠性更高，适合在教学实验室、车间现场检测点等没有复杂配套条件的场景下使用，操作人员不需要经过专门的培训就可以快速上手操作。载台的表面做了哑光发黑处理，避免观测时灯光在载台表面产生反光干扰成像效果，所有外露的棱边都做了钝化处理，不会在操作过程中划伤操作人员的手部。从装配逻辑上看，整个载物台的零件数量控制在很低的水平，所有连接部位都采用标准紧固件，后期如果出现零件磨损，只需要更换对应的微调螺丝或者弹簧就可以恢复精度，不需要整体更换载物台，大幅降低了设备的后期维护成本。在结构刚度设计上，底座采用加厚的金属板材加工，保证安装到显微镜支架上之后不会出现结构变形，即使承载较重的小型工件夹具，也不会出现载台下坠倾斜的问题，保证观测光轴始终和载物台平面保持垂直，避免出现视场边缘离焦的问题。
