集成制动功能的三菱交流伺服电机结构

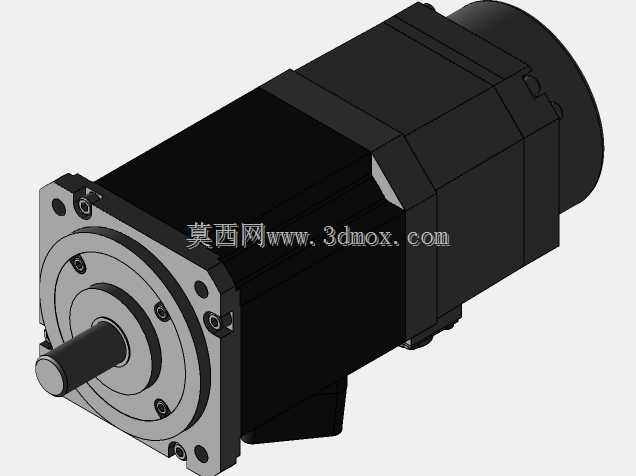

　　在自动化产线的垂直轴传动、机床进给轴、需要断电位置保持的精密工位中，普通伺服电机往往无法满足停机后的锁止需求，一旦驱动系统断电，负载受重力或外力作用出现位移，轻则造成加工定位偏差，重则引发设备碰撞、工件报废的安全事故，集成制动器的交流伺服电机正是为这类工况开发的核心驱动部件。这款带制动器的交流伺服电机，将制动模块与伺服电机本体做了一体化集成设计，省去了外部额外加装制动抱闸机构的安装空间，也避免了外接制动组件带来的传动同轴度误差，在结构布局上，电机输出轴端采用标准的圆柱轴伸搭配平键槽设计，可直接通过联轴器连接滚珠丝杠、同步带轮或者行星减速机等下游传动部件，适配绝大多数自动化设备的传动接口标准。从安装边界来看，

　　电机主体的方形安装法兰预留了对称分布的沉头安装孔，安装时可直接通过螺栓固定在设备的安装立板或者电机座上，不需要额外制作转接法兰，法兰端面的定位止口做了高精度的公差配合设计，能保证电机安装后轴系与传动部件的同轴度控制在0.02mm以内，有效降低高速运转时的轴系跳动和噪音。电机尾部集成的失电式制动器，采用弹簧加压摩擦片锁止结构，正常通电运行时，制动器内部的电磁线圈得电产生磁吸力，克服弹簧压力将摩擦片组松开，电机轴可自由转动，不会额外增加运转阻力；当设备断电或者触发急停信号时，制动器线圈瞬间失电，弹簧快速推动摩擦片组压紧锁止，将电机转子牢牢固定，响应时间在几十毫秒级别，能在负载出现滑移前完成锁止动作，避免垂直轴类负载下坠。

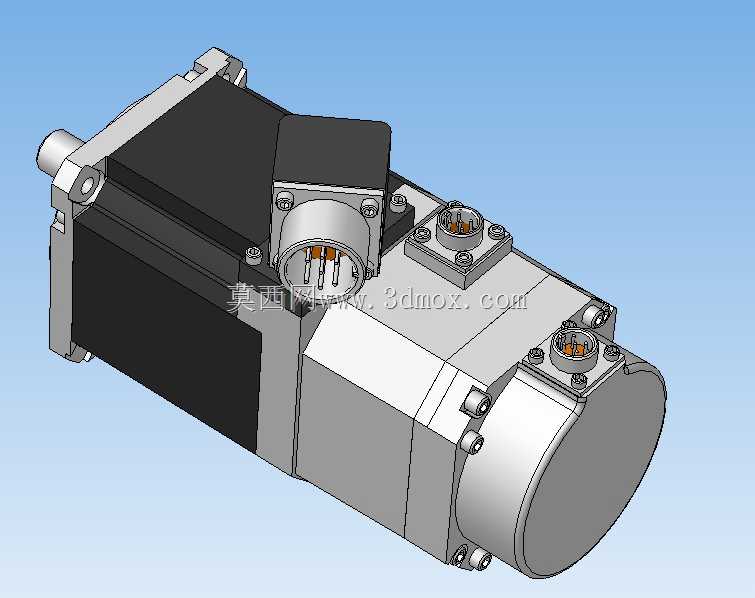

　　电机本体的绕组采用高磁导率硅钢片叠压制作，搭配高性能稀土永磁转子，在低速运行时能输出平稳的额定扭矩，高速段也能保持稳定的功率输出，满足不同转速区间的驱动需求。电机侧面布置的两个连接器分别对应动力供电与编码器信号反馈，连接器采用防水航空插头结构，接线时可直接对应引脚定义完成接线，不需要在电机端做复杂的线路焊接，防护等级可满足车间常规的切削液飞溅、粉尘环境使用要求，编码器采用高分辨率的位置检测元件，可实时反馈转子的位置、转速信号给伺服驱动器，实现高精度的闭环位置、速度、扭矩控制。在实际选型应用中，这类带制动器的伺服电机常被用在数控加工中心的Z轴进给、桁架机械手的垂直升降轴、自动化立体仓库的堆垛机提升机构、包装设备的升降封切工位等场景，

　　相比不带制动的同功率伺服电机，它不需要额外配置机械抱闸的控制回路，制动器的供电直接由伺服驱动器的制动控制端口提供，接线逻辑简单，同时一体化的结构也让设备整体的结构布局更紧凑，减少了零散部件带来的故障点。设计这类集成制动伺服电机的三维结构时，需要重点考虑制动器与电机后端盖的同轴度配合，制动器的摩擦片内孔与电机轴的配合公差要控制在合理范围，过松会导致锁止时出现旷量，过紧则会导致装配困难、运转时摩擦片拖滞增加电机温升；同时还要预留制动器的接线走线空间，避免电机运转时线路与旋转部件发生干涉，电机外壳的散热筋结构也要结合制动器的发热情况做优化，保证长时间额定负载运行时，电机绕组与制动器线圈的温度都控制在绝缘等级允许的范围内。安装使用过程中，需要注意电机安装面的平面度要求，若安装面存在明显的凹凸变形，会导致电机法兰受力不均，长时间运转后出现端盖变形、轴承磨损加快的问题；制动器的摩擦片属于损耗部件，在长期频繁启停、锁止冲击较大的工况下，需要定期检查锁止扭矩是否满足负载要求，当摩擦片磨损到一定程度后要及时更换，避免出现锁止失效的风险。
