三菱HF-JP734_B交流伺服电机结构

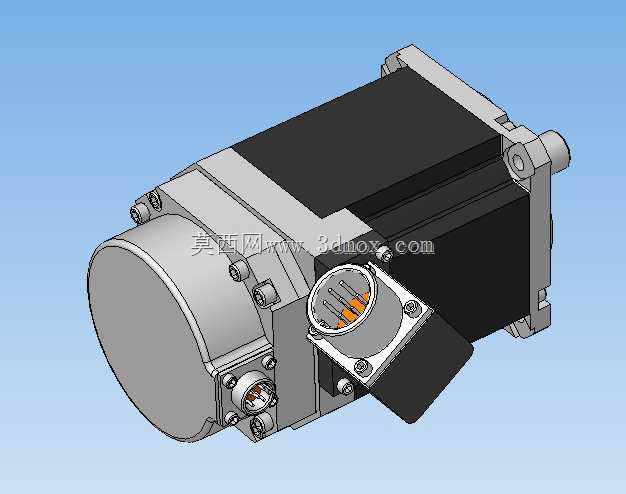

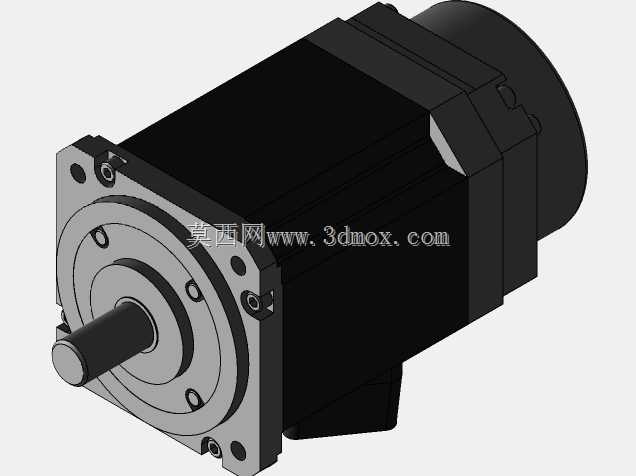

　　在自动化产线的进给轴、工业机器人关节轴、高精度数控机床的主轴进给单元、电子制造设备的点位定位模块里，这类交流伺服电机是核心的动力执行部件，区别于普通异步电机的开环运行特性，它能配合驱动器实现闭环的位置、转速、转矩三重控制，满足高精度传动场景下的动态响应要求。从结构设计来看，这款电机采用方形后端盖搭配圆柱形定子壳体的组合构型，后端集成的航空接插件采用侧装式布局，接插件内部预留了动力线、编码器信号线的独立针脚分区，避免强电信号对弱电反馈信号产生电磁干扰，接插件的安装法兰做了定位止口设计，装配时无需反复调整对位，能直接卡入止口后锁紧固定螺丝，降低现场接线的装配难度。电机输出轴采用标准轴径设计，轴端预留了键槽结构，可适配同步带轮、联轴器、

　　行星减速机等多种传动连接件，轴伸端的端面加工有中心螺纹孔，方便在加装外接部件时做轴向锁紧，防止高速运转时连接件出现轴向窜动。定子壳体的表面做了密集的轴向散热筋结构，这些散热筋不是等厚设计，靠近绕组发热集中区域的筋条高度更高、间距更密，能在不额外增加风机的前提下，通过自然对流带走额定工况下的绕组热量，保证电机长时间运行时的温升控制在绝缘等级允许的范围内。安装法兰采用方形止口定位结构，法兰上的四个安装孔做了沉头设计，锁紧螺丝后螺丝头不会突出法兰端面，保证电机安装到设备安装面时能完全贴合，不会出现间隙导致的同轴度偏差。从安装边界来看，电机的整体外轮廓没有突出的异形结构，接插件的侧装高度控制在壳体外径的1.2倍范围内，在做设备布局时，

　　电机侧边预留的接线空间不需要超过30mm，就能满足接插件的插拔操作以及线缆的弯曲半径要求，不会和周边的钣金护罩、管线槽产生干涉。编码器部分集成在电机后端的壳体内，采用高分辨率的光电编码器，能实时反馈转子的实时位置，配合驱动器的增益调整，可实现低转速下的平稳转矩输出，不会出现普通步进电机的低速爬行问题，在做精密定位场景比如贴装头的升降驱动、点胶阀的位移驱动时，能做到微米级的重复定位精度。电机的前后端轴承采用配对安装的深沟球轴承，能同时承受径向负载和一定的轴向负载，在驱动垂直安装的负载时，不需要额外加装抱闸机构就能承受一定的轴向力，当然如果是大惯量垂直负载场景，也可以选配带制动器的版本，这款基础版本的轴承预紧力做了优化调整，

　　既不会因为预紧力过大导致高速运转时轴承发热严重，也不会因为预紧力不足出现轴系窜动影响传动精度。在实际选型适配时，这款电机的转矩特性适合中惯量的负载场景，比如3C设备的搬运机械手关节、包装设备的送膜辊驱动、输送线的精准分度驱动，它的转子惯量和常见的负载惯量匹配范围较宽，不需要额外加装大速比的减速机就能实现稳定的惯量匹配，能减少设备的整体传动链长度，降低传动环节的背隙误差。设计建模时，所有的安装孔位、止口尺寸、轴伸尺寸都按照实物的实际装配尺寸做了1:1还原，接插件的针脚排布、安装螺丝的孔位都做了细节建模，在做设备整体装配时，可以直接调用这个模型做干涉检查，不需要反复测绘实物尺寸，能缩短结构设计阶段的选型验证周期，尤其是在做电机安装板的设计时，可以直接提取模型的安装孔位坐标、止口尺寸来生成安装板的加工特征，避免因为尺寸测绘错误导致的安装板返工。电机的外壳材质采用压铸铝合金，既保证了结构强度，又能控制整体重量，在安装到移动轴比如机械手的小臂上时，不会因为电机自重过大增加运动轴的负载，降低驱动单元的功率冗余要求。
