120mm规格电子设备轴流散热风机结构

　　做了快十年结构设计，经手的工控、通讯类设备里，散热组件的选型和结构匹配永远是绕不开的环节，这次做的120mm规格电子设备风扇，就是针对机柜、工控主机、通讯机架这类密闭或半密闭电子设备舱的风冷需求做的结构设计。很多刚入行的工程师选散热风扇只看风量参数，实际落地的时候才会发现，安装边界、风道匹配、振动约束这些细节，才是决定散热效果和设备运行稳定性的核心。

　　先从实际应用场景说，这类120mm见方的轴流风扇，是目前工业电子设备里应用最广的风冷规格，不管是壁挂式工控柜的侧装通风、服务器机架的前后级风道串联、大功率电源模块的直吹散热，还是激光设备、检测仪器的舱内空气循环，都能看到这个尺寸风扇的身影。它的实际用途非常明确，就是通过定向的空气流动，把设备内部功率器件工作产生的热带出舱外，避免IGBT模块、电源板、主控芯片这类热敏元件长期在超温环境下工作，降低元器件老化速度，减少因为热累积导致的设备宕机、性能降额问题。

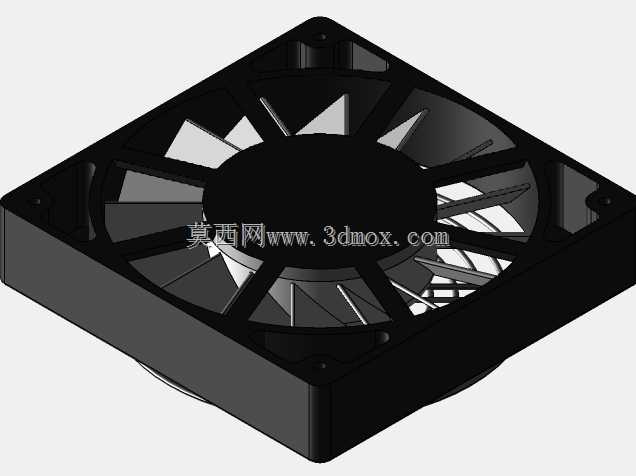

　　说回这个结构的设计思路，最开始做结构校核的时候，首先卡的就是安装边界尺寸，120mm的外框边长是行业通用的安装孔位标准，安装孔的中心距严格匹配通用机柜的预留位，四个角的固定孔做了沉台设计，不管是用M4螺丝直接锁固在机柜钣金件上，还是搭配减震胶钉做软连接固定，都能适配，不会出现孔位对不上、螺丝头突出干涉风道的问题。扇叶的结构做了等距七叶的轴流构型，叶型的扭角经过反复调整，在保证额定转速下出风效率的同时，尽可能降低叶尖涡流产生的气动噪音，毕竟很多工控设备是部署在车间值班室、通讯机房这类有人值守的场景，噪音控制也是硬指标。外框的导流圈做了圆弧过渡，不是生硬的直角切边，能减少进风侧的气流紊流，提升有效风量的同时，也能避免杂物被卷进扇叶的时候直接卡滞叶尖。

　　功能特性上，这个风扇的结构做了正反装的兼容设计，不管是需要向舱内鼓风的正压通风场景，还是向舱外抽风的负压排风场景，只需要调整接线的正负极就能切换转向，不用重新修改安装结构。扇叶和中心电机轴的配合位做了防松卡槽，避免长期运行振动下扇叶出现轴向窜动，外框的侧边预留了标准的接线槽位，不管是走端子线还是直接焊线，都能把线材规整收纳，不会和扇叶产生运动干涉。很多人容易忽略的是风扇的厚度尺寸，这个结构做的是38mm的标准厚度，刚好匹配市面上绝大多数机柜的通风窗、防尘网的安装预留间隙，不用额外做转接支架，选型的时候直接替换同规格的现有产品就能用，降低设备改型的结构调整成本。

　　实际做结构建模的时候，特意把安装面的平面度公差控制在了0.2mm以内，避免安装的时候因为外框变形导致扇叶蹭框，出现运行异响或者卡转的问题。扇叶和外框内壁的单边间隙留了1.5mm，既不会因为间隙太大损失风压，也不会因为加工公差、热胀冷缩导致扇叶和外框刮擦。中心的电机安装位做了四根加强筋连接外框，筋位的走向顺着气流方向做了斜切处理，减少筋位对气流的阻挡，同时也能保证整个外框的结构强度，哪怕是安装的时候螺丝拧的力矩稍大，也不会出现外框开裂、电机位偏移的问题。

　　从设备选型的角度说，这个尺寸的风扇之所以能成为行业通用规格，本质上是在散热能力、安装兼容性、运行噪音、成本控制几个维度找到了最优的平衡点，做三维结构的时候，每一处的尺寸留量、结构倒角、配合间隙，都是对着实际装机的痛点来调整的，不是照着现成的样品抄数就完事——比如之前有同行做的同尺寸风扇，把角上的安装沉台做浅了，螺丝锁上去之后突出1mm，结果装防尘网的时候压不严实，出现漏风的问题，散热效率直接降了近两成，这些细节都是在实际项目里踩过坑之后，才会在建模的时候特意去调整的。还有扇叶的做动平衡的预留结构，中心轴位的轮毂上预留了平衡块的粘贴位，不用在扇叶上额外开槽去重，既能保证扇叶的结构强度，也能方便量产的时候做动平衡校正，减少长期运行的振动量，延长轴承的使用寿命。

　　另外在风道匹配的设计考量上，这个风扇的出风侧做了微扩的导流角度，让气流吹出去之后的扩散角更合理，不会出现风束过于集中，只能吹到正对的局部区域，导致舱内出现散热死角的问题。如果是多台风扇串联做机架级风道的时候，这个角度的导流圈也能减少前后级风扇之间的气流干涉，提升整个风道的通风效率。外框的材质在建模的时候是按阻燃ABS的工程塑料特性做的壁厚设计，2mm的均匀壁厚既满足结构强度要求，也符合注塑成型的工艺要求，不会出现缩痕、翘曲的成型缺陷，同时阻燃材质也能满足电子设备的防火安全要求，避免风扇自身电路故障起火的时候引燃周边的线材和元器件。
