带锁定结构的搭扣式切换门锁

　　这类带锁定功能的搭扣式切换门锁，在工业场景里的覆盖范围很广，从户外设备检修箱、移动工具柜、特种车辆侧舱门，到小型试验设备的密封舱盖、生产线旁的物料周转箱都能见到它的身影，核心作用是在频繁开合的使用场景下，提供可靠的预紧锁紧力，同时附带的锁定结构可以避免非授权开启或者作业过程中意外松脱的问题。

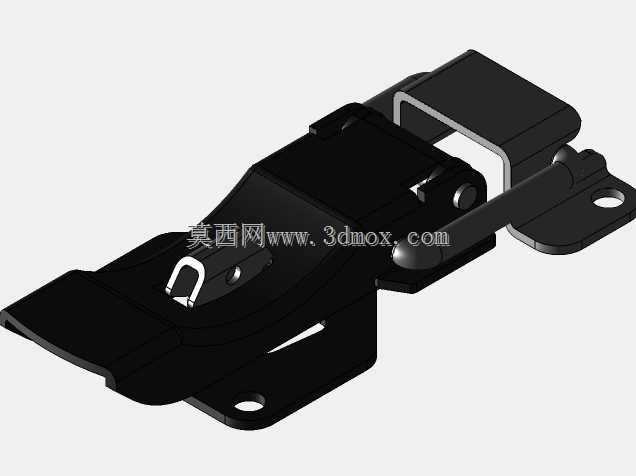

　　从实际使用的功能逻辑来看，它和普通无锁搭扣的核心差异，是在常规搭扣的肘节锁紧结构基础上，增加了一个可切换的锁止挡位：当锁舌卡入锁止位时，搭扣的扳动把手会被机械结构限位，无法被向上扳起解锁，只有手动拨动锁块退出限位槽之后，才能正常扳动把手完成解锁动作，这个结构不需要额外挂装挂锁，靠自身的机械结构就能实现误触防护，在需要快速开合、又要避免意外开启的场景下，比外挂挂锁的方案操作效率高很多。

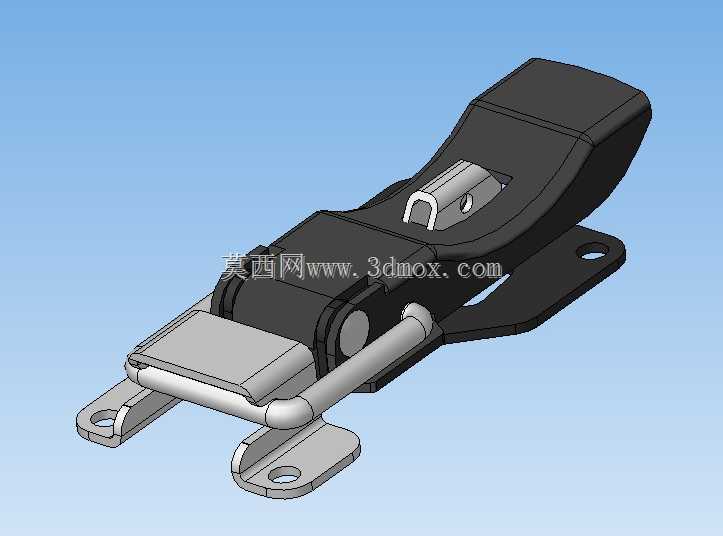

　　设计层面上，这个搭扣的结构做了很明确的受力分层：底部两个带安装孔的固定支座，是整个锁具的受力基座，安装孔的孔径适配常用的M5或者M6规格的紧固件，两个支座的安装孔中心距做了公差适配，允许安装面有±1mm的装配误差，降低对安装面的加工精度要求；中间的U型联动杆是传力部件，采用冷拉圆钢弯折成型，表面做镀锌钝化处理，在扳动把手的时候，U型杆会把把手的杠杆力传递到锁钩侧，利用肘节机构的过死点特性，把把手的扳动力转化为沿安装面垂直方向的拉紧力，给被锁紧的两个部件提供足够的密封预紧力，如果是用在有防水胶条的舱门上，这个拉紧力可以把胶条压缩30%左右的变形量，满足IP65左右的防护等级要求。

　　上方的扳动把手采用包覆式结构，内部是冲压成型的钢质骨架，外部包覆橡塑材质，一方面是增加扳动时的摩擦力，冬季低温环境下操作也不会出现打滑的问题，另一方面橡塑层可以隔绝金属部分的冷凝水，避免户外使用时冻粘住活动结构。锁定结构集成在把手的内侧，是一个冲压成型的金属锁块，带复位弹簧，平时在弹簧力作用下锁块会卡入固定支座上的限位缺口，把把手锁死在锁紧位置，需要解锁的时候，用拇指向上推动锁块的外露拨片，压缩弹簧让锁块退出限位缺口，就可以正常扳动把手解锁，整个解锁动作可以单手握持完成，不需要额外工具。

　　安装边界上，这个锁具适合安装在板厚1.5mm到3mm的金属板材或者工程塑料板材上，固定支座可以采用铆接、螺栓连接或者点焊的方式固定在被安装件上，安装时需要注意两个支座的贴合面要保持平整，不能有明显的焊接变形或者板材翘曲，否则会导致U型联动杆受力不均，长期使用后出现单侧磨损、锁紧力下降的问题。锁紧状态下，锁具整体突出安装面的高度不到35mm，不会在设备外侧形成明显的突出结构，避免人员通行时勾挂衣物或者磕碰受伤；解锁状态下把手的最大扳动角度是110度，扳动过程中不会和相邻的安装结构发生干涉，设计安装位的时候只需要预留出把手长度方向120mm左右的操作空间，就可以满足正常开合的操作需求。

　　从结构可靠性角度看，所有活动铰接点都采用了卷边铆接的工艺，铆接间隙控制在0.1mm到0.2mm之间，既保证活动部件可以灵活转动，又不会出现过大的旷量，长期反复开合后也不会出现松脱的问题；所有金属部件的表面都做了防腐处理，钢制件采用镀锌加钝化，外露的橡塑部分采用耐候配方，可以在-30℃到70℃的环境温度下正常使用，不会出现塑料脆裂、镀层脱落的问题，适合户外设备、工业车间等相对恶劣的使用环境。和传统的旋转式门锁相比，这种搭扣式的切换门锁锁紧行程更大，对被锁紧部件的尺寸公差容忍度更高，哪怕两个被连接的部件因为加工误差存在1mm到2mm的间隙，也可以通过U型杆的调节结构调整拉紧量，保证锁紧到位，不需要额外做配磨调整，很适合批量生产的设备装配使用。
