工业设备检修孔用90度水平铰链结构设计

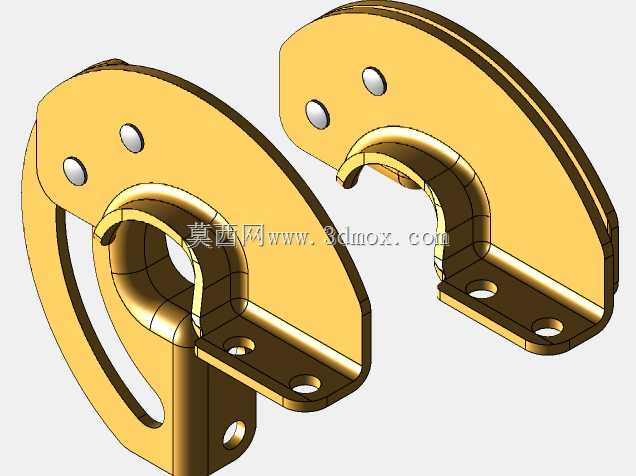

　　在工业罐体、封闭设备壳体、生产线防护舱体的日常运维场景中，检修孔的启闭连接件直接决定了运维操作的效率与密封结构的使用寿命，这款90度开启角度的水平铰链，正是针对侧装式水平开启检修孔的安装需求开发的铰接结构。不同于普通外露式柜门铰链，该结构在设计之初就充分考虑了工业现场的复杂工况：设备运行时周边可能存在切削液飞溅、粉尘附着、温湿度波动等情况，因此铰接副的配合间隙做了针对性控制，既保证转动过程无卡滞，也避免间隙过大导致粉尘、水汽侵入铰接摩擦面造成过早磨损。从安装边界来看，这款铰链适配85mm规格的检修孔安装基准，安装面的孔位排布完全匹配常规人孔法兰的侧边安装位，不需要在原有设备壳体上额外扩孔或改制焊接位，

　　替换现有失效铰链时可以直接对位安装，大幅降低现场改制的工作量。设计过程中，铰接转动的行程做了硬限位处理，当检修门开启至90度位置时，铰接结构自带的限位面会直接承托门体重量，不需要额外加装支撑撑杆，运维人员开启检修门后可以直接松手进行内部器件检修、滤网更换、积尘清理等操作，不会出现门体自行回落夹伤操作人员的风险。不同于垂直安装的铰链结构，这款水平铰链的受力方向是沿水平铰接轴承受门体的竖向剪切力，因此铰接轴的材质选型与配合公差做了强化处理，轴套部分采用自润滑材质，长期往复启闭也不需要额外加注润滑脂，避免润滑脂滴落污染设备内部加工物料或生产环境。在密封配合层面，该铰链的转动轨迹经过反复校核，当检修门关闭时，

　　门体上的密封胶圈可以均匀压合在设备法兰的密封面上，不会因为铰链的转动轨迹偏差导致胶圈局部压缩量不足出现泄漏，也不会因为局部过压导致胶圈过早出现永久变形失效。从实际应用场景覆盖来看，这类铰链不仅可以用在工业生产设备的侧开检修孔上，也可以适配环保除尘设备的舱体检修门、恒温恒湿试验箱的侧开舱门、大型配电柜的侧装维护门等需要水平开启、90度定位的铰接场景，结构本身没有多余的外露凸起，安装完成后与设备外表面基本齐平，不会在设备周边形成磕碰的突出结构，符合工业设备外观的安全设计要求。建模过程中，所有配合面的公差都按照机械加工的常规精度等级设定，铰接处的转动间隙控制在合理范围内，既保证3D装配验证时可以清晰看到运动干涉情况，

　　也能直接导出工程图用于生产加工，不需要设计人员再反复调整配合尺寸。不同于市面上部分薄型铰链只考虑轻载门板的使用需求，这款铰链的基座厚度与铰接轴直径都经过承重校核，单组铰链可以承受常规钢制检修门的重量，常规尺寸的检修孔对称安装两组该款铰链，即可满足长期往复启闭的使用强度要求，不会出现基座变形、铰接轴弯曲导致的门体下沉、密封错位等问题。在安装方式上，铰链的两个安装基座分别对应设备本体与检修门体，安装面都设计了沉头螺钉位，安装完成后螺钉头不会突出安装平面，避免启闭过程中螺钉头刮擦密封胶条或是勾挂运维人员的工作服。
