紧凑型平皮带小型输送单元结构设计

　　这款小型带式输送单元，是针对小尺寸工件短距离传输场景开发的紧凑结构，在3C电子零部件分拣、小包装物料工位流转、精密零件工序间传递这类空间受限的生产场景中适配性极强。区别于大跨度重载皮带输送机，该单元将驱动、张紧、机架、导向附件做了高度集成，不需要额外搭建大型支撑框架，可直接固定在工作台面、设备机架侧方或是多工位衔接的狭窄间隙中，单段即可完成0.5米级的短距物料输送，也可多单元拼接组成更长的柔性输送线体。

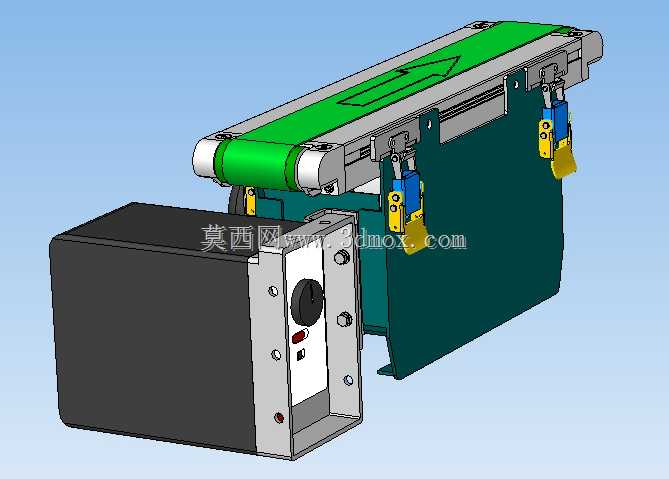

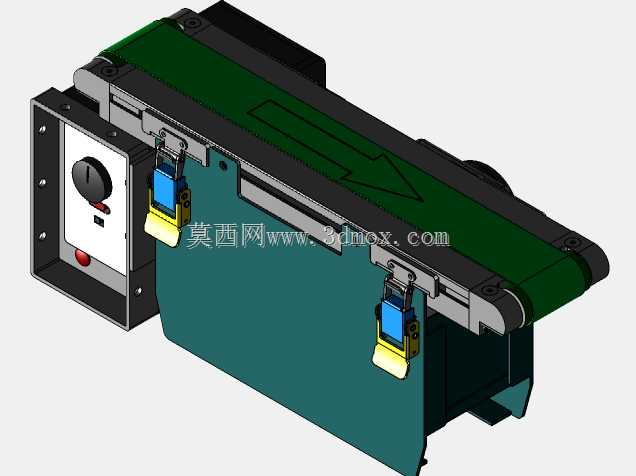

　　从结构设计逻辑来看，该输送单元采用侧装集成驱动的布局，将驱动控制模块整合在输送线体的进料端侧方，没有采用传统端部电机外伸的布局，大幅压缩了设备整体的安装占位空间，端部预留的安装面可直接对接振动盘出料口、机械手取放料位，不会因为驱动部件外凸产生干涉。皮带采用绿色PVC平皮带，表面平整摩擦力适中，既可以输送硬质塑料件、小型金属冲压件，也可以输送薄型纸盒、包装袋这类软质物料，不会刮伤工件表面。线体两侧预留了标准附件安装槽，可根据实际工况加装挡边、光电传感器安装支架、物料导向条，图中所示的端部黄色挡块就是可快换的工件止挡附件，可根据物料停止位置需求调整安装位置，不需要对机架做二次打孔加工。

　　张紧结构采用了尾部滑块式张紧设计，调节螺栓布置在尾端辊筒的两侧支架上，松开锁紧螺母后旋转调节螺栓即可带动尾辊平移，实现皮带张紧度的调整，调整行程可覆盖皮带长期使用产生的伸长量，日常维护不需要拆解线体主体结构，单人即可完成张紧操作。辊筒两端采用密封深沟球轴承支撑，运转阻力小，长时间运行不会出现卡滞问题，适配定速连续运行或是频繁启停的间歇输送工况。驱动模块集成了调速控制器，面板上预留了调速旋钮、电源开关与状态指示灯，可根据物料输送节拍调整皮带运行速度，速度覆盖常用的每分钟数米到数十米的区间，不需要额外外接调速器，接线即可投入使用。

　　安装边界方面，该输送单元的机架采用折弯钣金一体成型结构，底部与侧方均预留了标准安装孔位，可采用卧式安装固定在工作台面，也可采用侧挂安装固定在主机设备的立面上，适配不同的设备布局需求。整体横向宽度控制在窄幅区间，可并排布置多台输送单元实现多列物料同步输送，适配多通道分拣设备的布局要求。皮带运行面的高度可通过选配不同高度的支撑脚进行调整，也可直接无支撑贴合安装面固定，满足不同工位的高度差对接需求。

　　在实际选型适配过程中，这类小型输送单元不需要做复杂的定制化改型，标准机型即可覆盖绝大多数轻工制造、电子装配、小包装生产的短距输送需求，结构上的模块化设计也方便后续更换不同材质的皮带，比如换成防滑带、防静电带以适配特殊物料的输送要求，附件安装槽的通用接口也兼容市面上多数常规的输送线传感器、挡停机构、导向附件，不需要单独开发定制安装件，能大幅缩短小型自动化设备的开发周期，降低线体搭建的综合成本。结构设计上充分考虑了日常维护的便捷性，皮带更换不需要完全拆解机架，只需松开张紧结构即可套入新皮带，减少设备停机维护的时间。
