集成制动功能的交流伺服驱动电机结构

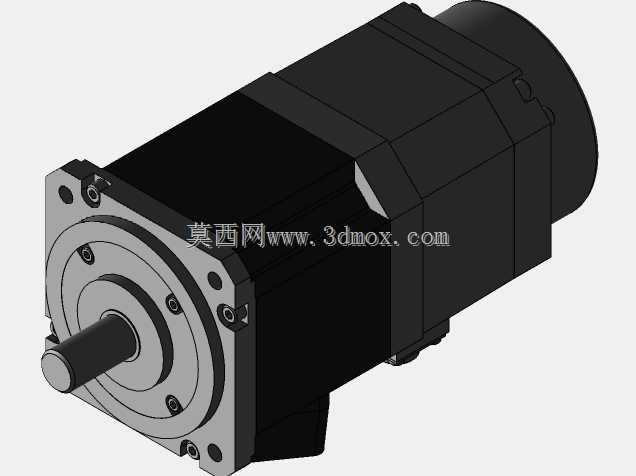

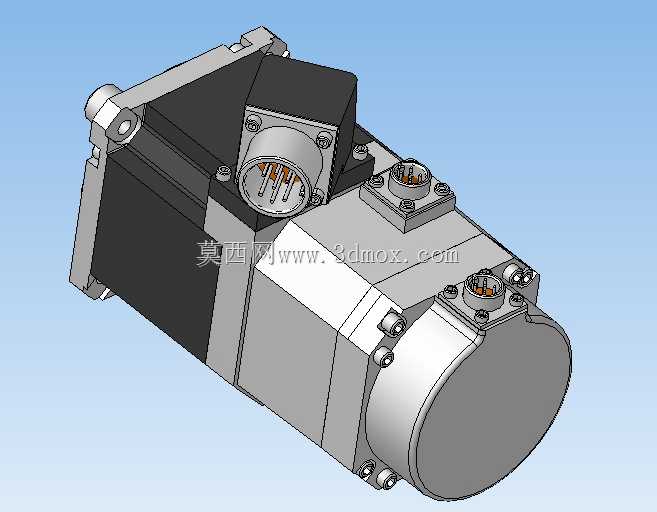

　　输出轴端的安装法兰遵循通用伺服电机的安装尺寸规范，止口直径、安装孔位间距、轴伸长度、键槽尺寸都和同功率段常规伺服电机保持一致，设备设计人员在做选型替换时，不需要重新调整安装板的开孔位置、联轴器的选型参数，就能直接完成替换适配，大幅降低老设备改造的设计工作量。电机侧面布置的两个航空连接器分别对应动力供电与编码器信号传输，连接器采用法兰式锁紧结构，接线端朝向可以根据设备布线需求做周向调整，避免在设备内部走线时出现线缆弯折半径过小、与周边结构件产生运动干涉的问题；编码器端的连接器做了屏蔽层接地结构，能有效抑制车间内变频器、焊接设备带来的电磁干扰，保证位置反馈信号的传输稳定性，避免出现位置脉冲丢失导致的定位偏差问题。在自动化产线的垂直轴传动、高精度点位控制、需要断电锁止的工位场景中，普通伺服电机往往无法满足负载保持的需求，一旦驱动系统断电，垂直布置的负载会在重力作用下下坠，轻则造成工位定位偏移、工件报废，重则引发设备碰撞、人员安全事故，这类场景下就需要搭载内置制动器的伺服电机作为动力输出单元。这款集成制动器的交流伺服电机，在结构设计上把制动模块与电机本体做了一体化集成，没有采用外置附加制动器的拼接方案，从根源上缩减了动力单元的轴向安装尺寸，给设备整体布局留出更多设计余量。从结构布局来看，电机主体采用方形端盖配合圆柱形定子壳体的经典构型，后端集成的失电式制动模块被完全包裹在电机尾座壳体内部，不会额外突出安装基准面，

　　内置的制动器采用失电制动设计逻辑，当电机驱动系统正常上电时，制动器内部的电磁线圈会产生电磁吸力吸合摩擦副，解除制动状态，电机输出轴可以正常旋转输出扭矩；当系统断电或者触发急停信号时，电磁线圈失电，弹簧结构会推动摩擦副压紧制动盘，通过摩擦力锁止电机输出轴，保持负载位置不会发生偏移，制动扭矩的设计值匹配电机额定输出扭矩的1.5倍以上，即使在满载工况下触发急停，也能可靠锁止负载，不会出现溜车、滑移的问题。在散热结构设计上，电机定子壳体外部做了轴向排布的散热筋结构，不需要额外加装散热风扇，就能通过设备运行时的空气自然对流带走定子绕组产生的热量，既降低了电机运行时的风噪，也避免了外置风扇带来的额外粉尘吸附问题，适合在洁净车间、

　　粉尘浓度较高的加工车间等不同场景下使用。安装边界方面，这款电机的输出轴同轴度控制在0.02mm以内，安装法兰端面与输出轴的垂直度公差满足精密传动的要求，搭配高精度联轴器使用时，能有效降低高速运转时的径向跳动量，延长联轴器与后端负载端轴承的使用寿命；电机尾部的制动模块供电接线独立引出，不需要占用驱动器的额外控制端口，设备电气设计时只需要把制动供电回路接入伺服驱动器的制动控制继电器端口，就能实现制动状态与电机使能状态的逻辑联动，避免出现电机已经使能输出扭矩但制动器还未松开，或者电机已经断使能但制动器还未抱闸的逻辑冲突问题。在实际设备应用中，这类带制动器的伺服电机常被用在桁架机械手的Z轴升降传动、立式加工中心的刀库换刀机构、

　　自动化立体仓库的堆垛机提升轴、包装设备的封口升降工位等需要断电位置保持的场合，相比普通伺服电机加外置制动器的方案，一体化结构的电机在装配时不需要额外调整制动器与电机轴的同轴度，也不需要单独设计制动器的安装支架，能有效缩短设备的装配调试周期，减少后续设备维护时的故障排查点。建模过程中对电机内部的绕组、定子、转子、制动摩擦副、编码器码盘等结构都做了等比例还原，每个连接螺栓的位置、连接器的插针排布、壳体上的密封槽结构都和实物保持一致，设计人员在做设备三维布局时，可以直接调用这个模型做干涉检查，不需要再对模型做二次修整，能准确模拟电机安装后与周边结构件的间隙，提前排查布线、安装空间不足的问题，避免在实际装配时才发现结构干涉，造成零件返工报废的损失。
