三菱HF-JP534_B交流伺服电机结构

　　这款交流伺服电机的三维结构还原，完全贴合工业现场实际选型与装配的需求，从结构工程师做设备布局的视角出发，把实际安装中容易忽略的边界细节都做了精准呈现。先从安装适配的场景来说，这类伺服电机大量应用在数控机床进给轴、自动化生产线定位模组、工业机器人关节驱动、包装机械的拉膜与切刀工位、电子制造设备的贴装头位移驱动等需要高精度位置、速度、转矩控制的场合，不同工位对电机的安装姿态、出线方向、轴伸配合都有差异化要求，这个模型把这些变量对应的结构特征都做了写实还原。

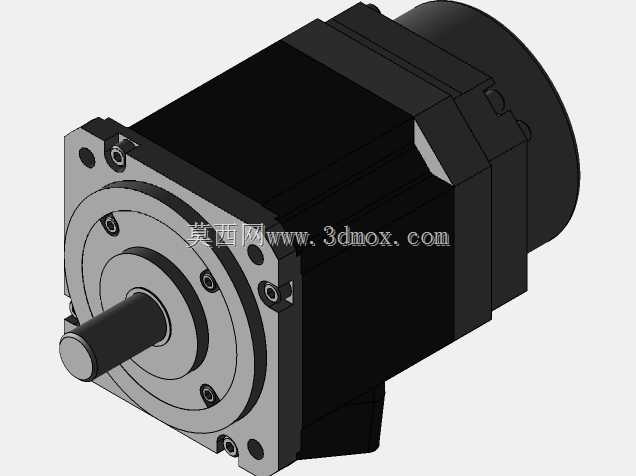

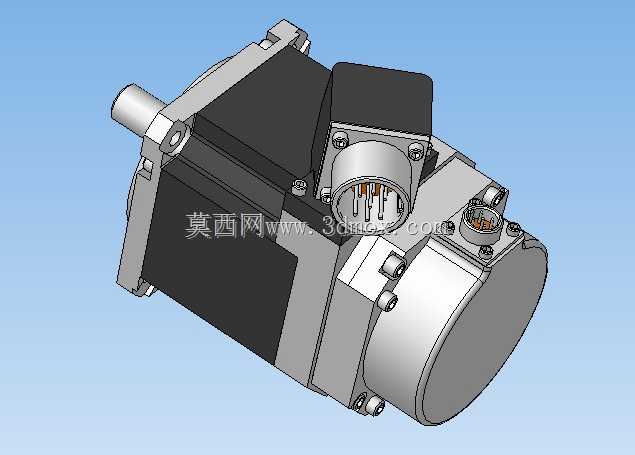

　　从实际用途层面看，该款伺服电机作为运动控制的执行端，核心作用是接收驱动器的控制信号，将电信号转化为精准的转轴旋转输出，实现负载的高精度位移、速度调节，相比普通异步电机，它的转子惯量匹配更合理，低速运行无爬行，转矩波动控制在极低水平，动态响应速度快，能够满足频繁启停、正反转切换的工况需求。模型里清晰呈现了电机本体的定子壳体、后端编码器舱、侧置的航空插头接线座、输出轴伸的轴径与键槽结构、安装法兰的止口尺寸与安装孔位分布，这些都是选型和装配时必须核对的核心尺寸要素。

　　说到设计思路，这款电机的结构布局充分考虑了工业现场的安装兼容性：输出轴端采用标准的方形安装法兰，止口尺寸与同功率段的主流伺服电机保持互换性，方便设备迭代时不用修改安装板的加工尺寸；侧置的接线连接器采用快插式航空插头结构，针脚定义清晰，既保证了信号与动力线的屏蔽防护，又能在设备维护时快速拆装，不用重新做线号标记；后端的编码器舱做了独立的密封结构，避免车间内的切削液、粉尘侵入影响编码器的检测精度，舱体的凸起尺寸也做了精准还原，方便工程师做布局时预留足够的安装与维护空间，不会出现和设备其他部件干涉的问题。

　　再讲外形尺寸与安装边界的细节，模型里的输出轴伸长度、轴径、键槽宽度深度都严格按照实物尺寸建模，设计人员在做联轴器选型、同步轮装配时，可以直接提取尺寸做配合校验，不用再反复核对样本参数；电机本体的方形壳体边长、总长度（从轴伸端面到编码器后端的距离）、接线座的突出高度与朝向，都做了1:1的还原，在做三维设备布局时，可以直接导入模型做干涉检查，提前排查安装后接线空间不足、电机和拖链或者其他传动部件碰撞的问题；安装法兰上的通孔位置、止口的配合公差带对应的建模尺寸，也贴合实际加工的装配要求，设计安装板时可以直接参考模型的孔位做孔位排布，减少二次测绘的工作量。

　　从结构细节来看，电机壳体的散热筋结构虽然没有做夸张的突出设计，但贴合中功率伺服电机的自然散热需求，在连续额定负载运行时，壳体表面的散热面积足够把绕组产生的热量传导出去，不用额外加装散热风扇，降低了运行时的噪音和故障点；后端的编码器部分和电机本体的连接螺栓位置也做了呈现，维护时拆卸编码器调整零位的操作空间也在模型尺寸上有所体现，方便做维护性设计的评估。另外，电机的转子部分虽然是封装在壳体内部，但模型的整体重量分布对应的质心位置也符合实物的实际状态，在做设备的整体动平衡校核、安装支架的强度校核时，可以直接赋予对应材质参数得到准确的计算结果，不用再额外调整质心参数。

　　在不同的应用场景下，这款电机的安装姿态可以是水平安装、垂直安装或者侧装，模型的结构完整性可以支撑不同安装姿态下的受力分析，比如垂直安装时需要考虑的电机抱闸（如果带抱闸版本）的安装空间、轴伸端的负载承重对应的轴承承载位置，都能在模型上找到对应的结构参考。对于做非标自动化设备设计的工程师来说，这个模型的精度足够支撑从方案布局、详细设计到BOM选型的全流程使用，不用再花费时间去测绘实物或者找厂商索要三维模型，大幅提升设计效率，也避免了因为模型尺寸不准导致的加工装配返工问题。
