多连杆式自动上料加载工作台结构

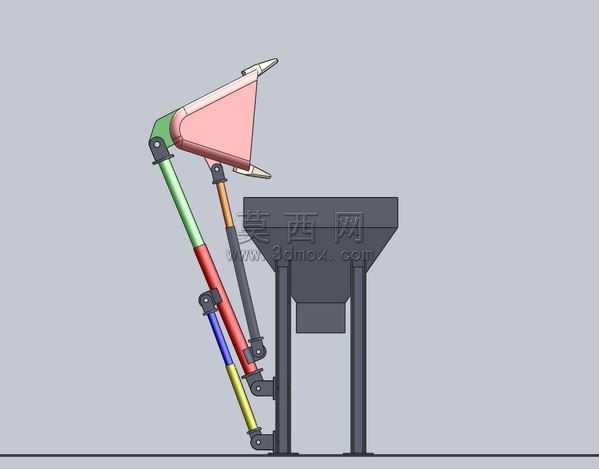

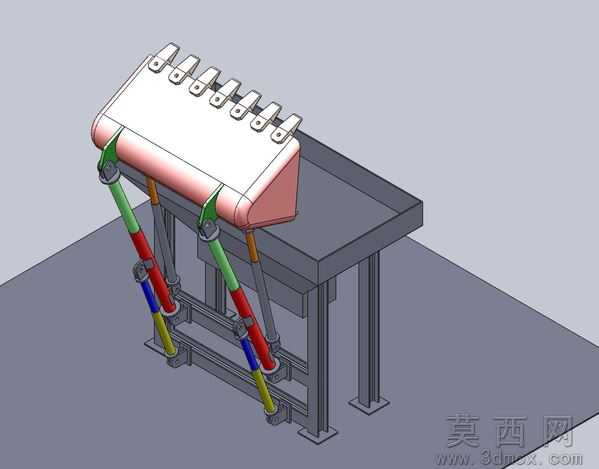

本作品为面向材料处理场景的自动加载机构三维模型，采用SolidWorks完成全参数化建模，整体装配关系清晰，各运动部件无干涉，可直接用于运动仿真验证与结构优化参考。模型整体由承载工作台、多组联动执行连杆、末端载料托架三大部分构成，建模过程中对每一处铰接副、滑动副都做了精准的配合约束，完整还原机构的运动逻辑。渲染阶段采用哑光金属材质模拟工作台架体的焊接钢结构，表面做了均匀的磨砂质感处理，还原工业设备的真实质感；多组联动连杆分别采用红、绿、蓝、黄等差异化的纯色漆面材质区分，既方便在装配环境下快速识别不同的运动杆件，也让整体结构的层级关系一目了然；末端载料托架采用淡粉色哑光漆面搭配白色承载面板，边缘做了符合工业设计规范的圆角过渡，避免尖锐棱角带来的安全隐患。结构设计上，该机构采用并联多连杆布局，相比传统单臂加载结构拥有更高的承载刚度与运动稳定性，多组连杆协同动作可带动末端托架完成抬升、平移、落料的完整自动加载流程，架体底部设置有可调式安装底座，可根据现场安装平面的平整度调整水平度，保证机构运行的平稳性。设计思路围绕中小尺寸工件的自动化上料加载需求展开，在保证结构强度的前提下尽可能简化杆件形态，降低加工制造难度，所有铰接位置均预留了标准轴类零件的安装空间，可直接适配市面常规的铰接销轴、轴承等标准件，无需额外定制特殊零件。模型完整还原了机构的每一处细节，包括连杆与架体之间的连接耳板、末端托架上的工件定位卡槽、架体与地面连接的固定法兰等结构，整体比例协调，运动行程设计符合常规材料处理工位的操作需求，可作为自动化上料设备设计的参考原型，也可用于相关机械原理教学的演示案例。
