轨道交通车厢滑动门悬挂支撑托架结构

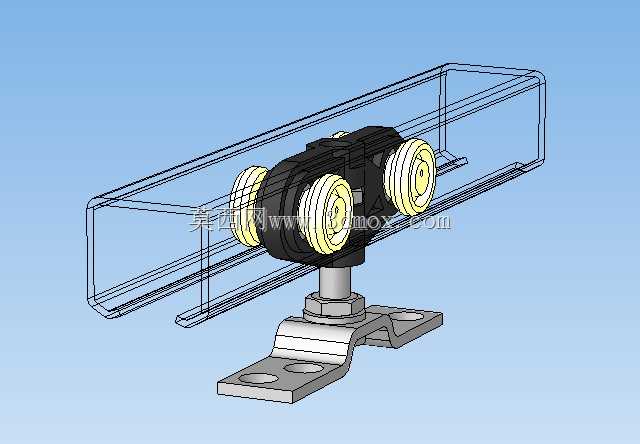

　　该滑动门系统托架主要应用于轨道交通车厢乘客通道滑动门的悬挂承载场景，是连接滑动门体与顶部导轨的核心受力部件，在实际运行中承担门体全部垂直载荷，同时为门体沿导轨的平顺滑动提供导向支撑，适配城市地铁、城际动车组等轨道交通车辆的内藏式或外挂式滑动门结构，也可迁移应用于工业设备防护滑动门、商用重型平移门的悬挂安装场景。从功能特性来看，托架上部集成四组带轴承的滚轮组件，滚轮采用外圈包覆耐磨非金属材质的结构，既能够降低滚轮与金属导轨接触时的运行噪音，也可减少长期往复滑动带来的导轨磨损，滚轮的轮缘型面与C型冷弯导轨的内腔型面完全匹配，可同时承受垂直方向的门体重力与水平方向的门体晃动载荷，避免门体滑动过程中出现脱轨、卡滞问题；

　　托架下部为L型折弯成型的安装支座，支座上开设两个长圆形安装孔，可在安装时针对门体的悬挂高度、水平位置进行微调，补偿导轨安装、门体加工带来的尺寸误差，支座与上部滚轮座之间采用带锁紧结构的螺栓连接，可根据门体厚度、安装间隙调整整体悬挂高度，适配不同规格的门体安装需求。在设计思路上，该结构优先考虑了轨道交通场景下的高可靠性要求，滚轮组件的轮轴采用过盈配合与滚轮座连接，避免长期往复运行出现轴件松动，滚轮内部采用密封型深沟球轴承，可适应车厢内多尘、存在温湿度变化的运行环境，减少日常维护频次；下部安装支座采用折弯一体成型工艺，相比焊接成型的支座具备更好的结构一致性与抗疲劳性能，能够承受门体开关过程中产生的交变冲击载荷，

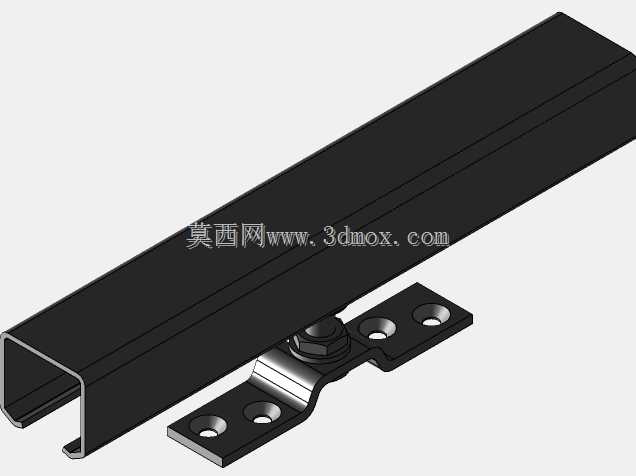

　　支座的折弯圆角处做了应力释放结构处理，避免长期受力出现应力集中导致的支座断裂问题；滚轮座采用对称式结构设计，四组滚轮分为前后两排布置，每排两个滚轮分别贴合导轨的上下两个承载面，相比单排双轮结构具备更好的抗倾覆性能，即使门体受到侧向冲击力，也能保证滚轮与导轨的有效接触，不会出现卡滞或脱轨风险。从安装边界与尺寸适配来看，该托架适配的导轨为标准C型冷弯型钢导轨，导轨内腔宽度与滚轮轮缘宽度的配合间隙控制在0.3-0.5mm，既保证滑动过程无明显旷量，也不会因加工误差导致滚轮卡滞；下部安装支座的安装孔中心距适配常规轨道交通车厢滑动门的顶部安装螺孔间距，安装面做了铣平处理，保证与门体顶部安装面的贴合度，避免安装后出现托架倾斜导致的滚轮偏磨问题；

　　整体结构的垂直高度可通过中间的连接螺栓进行±10mm范围的调整，能够覆盖不同门体与导轨之间的安装间隙要求，安装时仅需将上部滚轮组件穿入导轨内腔，再将下部支座与门体顶部通过螺栓紧固即可完成初步安装，后续通过调整连接螺栓的高度、安装孔的固定位置即可完成门体的对中调试，安装流程简便，调试效率较高。在实际运行过程中，该托架的滚轮滚动阻力系数控制在较低水平，仅需较小的驱动力即可带动门体滑动，适配手动滑动门与电动滑动门的驱动需求，滚轮的耐磨材质可保证数十万次开关循环后无明显磨损，满足轨道交通车辆全生命周期的使用要求，结构上无易损外露部件，日常巡检仅需检查连接螺栓的锁紧状态即可，维护成本极低。
