交叉管路用对夹式固定管夹结构

　　在流体输送、气动回路、设备布线等工程场景里，不同走向的管路交叉布设是极为常见的工况，若缺少可靠的固定约束，管路受介质脉动、设备振动、外力触碰影响极易产生位移、磨损甚至接头松脱泄漏，这类交叉位置的固定件选型一直是管路布设环节容易被忽略却直接影响系统稳定性的细节。这款交叉固定管支架正是针对正交或小角度交叉的管路固定需求设计，适配外径20mm与30mm的两类管路垂直交叉布设的固定场景，在自动化设备气路排布、小型液压站管路走线、工业生产线冷却水管固定、家具金属框架圆管连接等场景中都能适用，无需额外焊接固定座，仅通过螺栓锁紧即可完成两根交叉管路的相对位置锁定，安装效率远高于传统焊接支架或扎带捆绑的固定方式。从结构设计来看，

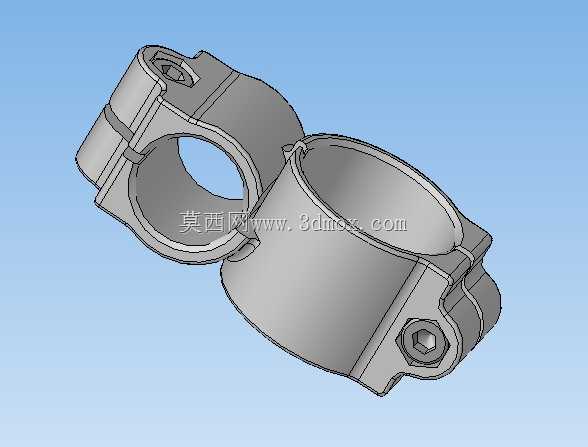

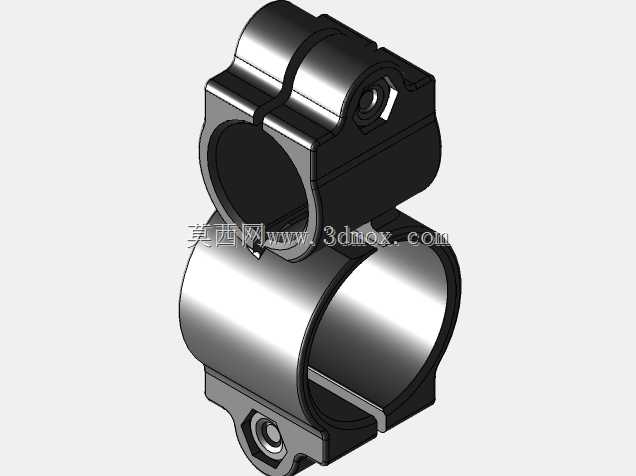

　　该支架采用分体对夹式结构，两个不同内径的卡箍腔体呈90度空间交叉布局，分别对应两种规格的管路外径，卡箍内侧为整圆弧面，与管路外壁的贴合面积充足，锁紧后不会出现应力集中压伤薄壁管路的问题，也能避免长期使用后管路松动滑移。两个卡箍腔体为一体化衔接的结构，相比拼接式的交叉管夹，整体结构强度更高，抗振动、抗拉扯的性能更优，能承受管路带压工作时产生的小幅振动载荷。锁紧结构采用内六角螺栓配合卡箍侧边的锁紧耳设计，螺栓穿入锁紧耳的通孔后，拧紧过程中两个卡箍的开口同步收窄，分别抱紧对应规格的管路，锁紧耳位置做了加厚处理，避免螺栓拧紧力矩过大时出现锁紧耳断裂变形的问题，同时内六角螺栓的选型适配狭小安装空间的操作需求，

　　使用标准内六角扳手即可完成安装拆卸，后期管路维护调整时无需破坏周边其他部件。设计过程中充分考虑了安装边界的适配性，整个支架的外轮廓没有突出的尖锐棱角，所有过渡位置都做了圆角处理，避免安装过程中划伤操作人员或损坏管路外层防护层；卡箍的开口间隙预留了合理的调整量，即便管路外径存在小幅的制造公差，也能通过调整螺栓锁紧行程实现可靠抱紧，不会出现管径略小就锁不紧、管径略大就合不上的问题。在实际选型应用中，需要注意确认两根交叉管路的外径分别匹配20mm与30mm的规格，安装时先将两个卡箍分别卡入对应管路的预设固定位置，调整好管路的相对走向与布设位置后，再逐步拧紧锁紧螺栓，拧紧力矩控制在合适范围，既要保证卡箍与管路之间有足够的摩擦力防止滑移，

　　又要避免力矩过大导致薄壁管路出现变形缩径，影响管路内部的介质流通效率。相比采用两个独立管夹配合转接板固定交叉管路的方案，这款一体化交叉管支架的零件数量更少，安装占用的空间更小，整体重量更轻，在对设备重量、安装空间有严格要求的自动化设备、移动工装、小型流体设备上应用优势尤为明显，同时一体化的结构也减少了连接环节的松动风险，长期使用的可靠性更高。针对不同的使用环境，该结构可根据需求选用不同的加工材质，常规工况下采用碳钢镀锌处理即可满足防锈与强度需求，在有腐蚀介质的环境中可更换为304不锈钢材质加工，在需要轻量化的场景下也可采用高强度铝合金加工，不同材质的加工都可以基于该三维结构直接调整工艺参数，无需大幅修改结构尺寸，适配性较强。在管路布设的实操环节，很多施工人员会采用扎带、铁丝捆绑的方式固定交叉管路，这类固定方式短期看似能约束管路位置，但长期受振动、温度变化影响，扎带会老化松弛，铁丝会锈蚀断裂，很容易出现管路移位、相互摩擦破损的问题，而采用这类专用的交叉固定管支架，能实现管路的刚性固定，两根管路之间被支架本体隔开，不会直接接触产生摩擦，大幅降低管路磨损泄漏的风险，同时固定点的外观整齐统一，也便于后期的管路维护与故障排查。
