d25规格双膜片弹性联轴器结构设计

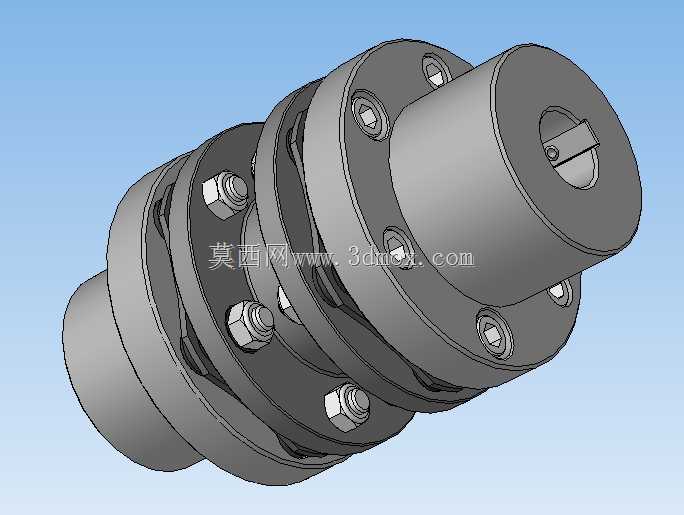

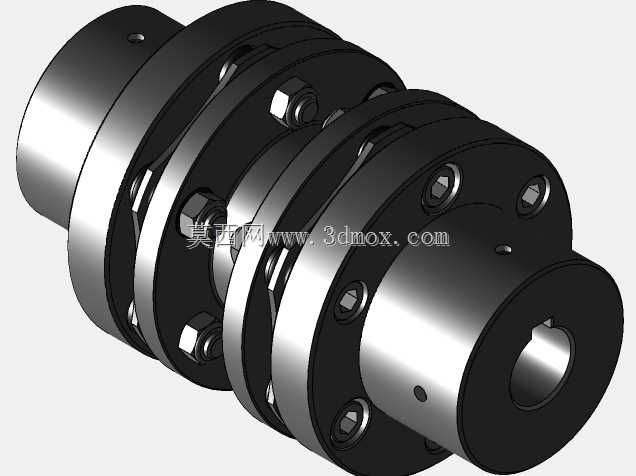

　　在伺服传动、精密输送、小型机床进给这类对传动同轴度误差有补偿需求的工况里，膜片式联轴器一直是选型清单里的高频选项，这次完成的d25规格双板膜片联轴器，就是针对小扭矩精密传动场景做的结构落地。先从实际安装边界说起，这款联轴器适配轴径25mm的输出、输入轴，轴端采用键槽加顶丝的双重锁紧结构，键槽尺寸按照普通平键的国标配合公差做了预留，顶丝孔位布置在轴套的侧方，两个顶丝呈90度错位分布，避免单顶丝锁紧时出现的轴套偏心、传动打滑问题，安装时不需要额外加热轴套，常温下就能完成轴端推入锁紧，对现场装配的工具要求很低，普通内六角扳手就能完成全部安装操作。

　　从功能特性上看，双板膜片的结构相比单板结构，能补偿更大的径向、角向与轴向偏差，实际工况里，很多设备的电机端和负载端安装时很难做到绝对同轴，哪怕是加工精度很高的安装板，装配后也会出现零点几毫米的径向错位或者微小的角度偏斜，如果用刚性联轴器直接连接，运转时会产生额外的交变载荷，轻则加剧轴承磨损，重则出现轴断裂、电机过载烧毁的问题。这款双板结构的膜片组采用两组金属叠片分别连接两端的法兰毂，叠片选用高强度弹簧钢材质，通过圆周均布的锁紧螺栓把膜片夹紧在法兰之间，扭矩传递完全靠膜片的金属弹性变形来补偿各类安装偏差，运转时没有间隙，没有传动回差，正反转切换时的响应速度很快，非常适合需要频繁正反转、定位精度要求高的传动场景。

　　设计过程里，首先确定的是法兰毂的材质，选用45号钢做调质处理，既保证足够的结构强度，又不会因为整体重量过大增加轴端的转动惯量，膜片叠片的厚度和片数是经过反复校核的，单组膜片由6片0.2mm厚的弹簧钢叠片组成，既保证足够的扭矩传递能力，又不会因为膜片刚度过大失去偏差补偿能力。圆周方向的连接螺栓一共布置了6组，每组螺栓都配套了高强度垫片，避免螺栓锁紧时压伤膜片表面，螺栓的预紧力矩做了明确的设计要求，既要保证膜片被完全夹紧不出现相对滑动，又不能因为预紧力过大导致膜片在静止状态就产生过大的预变形，影响使用寿命。

　　外形尺寸上，这款联轴器的最大外径控制在68mm，总长度82mm，两端轴套的插入深度各为28mm，安装时需要预留的轴向空间很小，不会因为联轴器本身尺寸过大挤占设备内部的安装空间，法兰外圆做了倒角处理，避免安装时锋利的边缘划伤操作人员，所有外露的螺栓端面都不超出法兰的外圆面，运转时不会出现额外的风阻，也不会勾挂到设备内部的线缆、油管等附属部件。

　　实际应用场景里，这款联轴器可以覆盖0-50N·m的扭矩传递范围，最高允许运转转速达到8000rpm，完全能满足小型伺服电机、步进电机和滚珠丝杠、小型减速机输入轴的连接需求，比如在小型数控雕刻机的Z轴传动里，用这款联轴器连接伺服电机和滚珠丝杠，既能补偿丝杠和电机轴的安装同轴误差，又能保证传动的刚性，不会因为切削时的负载波动出现传动滞后；在小型皮带输送机的驱动端，用它连接减速电机输出轴和传动辊轴，能抵消机架焊接变形带来的轴系错位，减少轴承的额外负载，延长设备的维护周期。

　　结构细节上，膜片和法兰之间没有相对滑动，所以运转时不需要额外添加润滑脂，后期维护成本几乎为零，只要定期检查连接螺栓的预紧力有没有衰减就可以，相比齿式联轴器、滑块联轴器这类需要润滑、存在磨损间隙的传动件，这款双板膜片联轴器的无磨损、无间隙、免维护特性，在洁净车间、食品包装设备这类不允许油污污染的场景里也能适用。设计时还特意做了动平衡的结构考量，所有圆周分布的螺栓、孔位都做了等重设计，法兰的外圆和内孔的同轴度公差控制在0.02mm以内，高速运转时不会产生明显的振动，不会因为联轴器本身的不平衡量影响整个传动系统的运行稳定性。
