五百毫米行程轴承插入移动执行机构

　　在自动化装配生产线的轴承压装工位、非标设备的轴承预装单元以及小型工装夹具的轴承进给环节，这类直线移动装置的应用十分普遍，它的核心作用是完成轴承的精准插入动作，避免人工装配时出现的轴承歪斜、压装受力不均导致的轴承内圈外圈损伤、保持架变形等问题，同时能稳定控制轴承插入的行程精度，保证装配后轴承与安装位的同轴度符合设计要求。

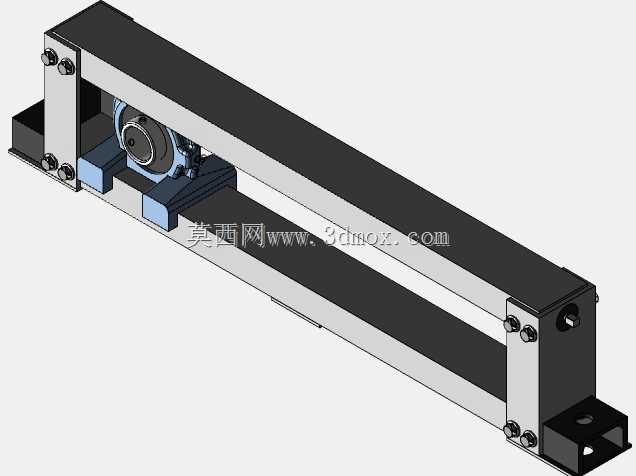

　　这套装置的有效插入行程设定为500mm，这个行程参数是结合多数中小型轴承装配场景的工位布局确定的，既可以覆盖从待料位到压装位的常规位移距离，也不会因为行程过长导致整体机构刚性下降、移动过程中出现偏摆。从结构设计逻辑来看，装置采用直线导向副作为移动载体，移动滑台的安装面预留了标准的轴承夹持工装接口，可以根据不同规格的轴承外径更换对应的夹爪或者承托座，适配UCM系列带座轴承以及同尺寸段的常规深沟球轴承、外球面轴承的插入作业。

　　设计过程中首先考虑的是移动过程的同轴度控制，导向部件选用的是高刚性的直线导轨搭配滑块，导轨安装基准面的平面度公差控制在0.02mm以内，两根平行导轨的平行度公差控制在0.03mm/m范围内，避免滑台移动时出现卡滞或者跳动，保证轴承在插入过程中始终与安装孔保持同轴，不会出现刮蹭安装孔内壁、轴承密封圈被切损的情况。驱动端的设计预留了多种驱动接口，既可以搭配气缸实现定行程的快速往复动作，适配节拍较快的量产装配线，也可以搭配伺服电机加丝杠的组合，实现行程范围内任意位置的精准停留，适配多品种小批量的柔性装配场景，用户可以根据自身的工位动力条件选择对应的驱动组件进行对接。

　　安装边界方面，装置的底座采用整体式钢板焊接后去应力处理的结构，底座上预留了成排的T型槽安装孔，可以直接固定在铝型材工作台上或者钢制工装平台上，安装孔的孔位间距符合通用工装平台的孔距标准，不需要额外加工过渡连接板就可以完成固定。滑台的最大负载能力按照常规中小型轴承的压装反力设计，可承受最大1.2kN的轴向压装力，满足多数外径20-80mm区间轴承的压装受力需求，不会因为压装反力导致滑台变形或者导向部件过早磨损。

　　实际使用场景中，这类装置常和轴承上料机构、压装动力头配合组成完整的轴承装配单元，待装配的工件固定在装置前端的定位工装上，轴承夹持在滑台的夹头上，滑台带动轴承沿直线方向移动，将轴承平稳导入工件的轴承安装位，到达设定行程位置后触发压装动作，完成装配后滑台自动退回待料位，整个过程不需要人工对位，大幅降低装配作业的劳动强度，同时提升轴承装配的一致性。设计时还在移动行程的两端设置了硬限位和缓冲组件，避免滑台超程运行导致机构碰撞损坏，缓冲件采用聚氨酯材质，既可以吸收滑台到端时的冲击动能，也不会因为缓冲过硬导致滑台反弹影响位置精度。

　　从结构细节来看，移动滑台的侧面预留了感应开关安装槽，可以根据实际需要的行程位置调整原点、工作位、极限位的感应开关位置，不需要额外加工安装支架，方便用户根据自身的装配需求调整有效工作行程。导向部件的上方设置了可拆卸的防护盖板，避免装配过程中产生的金属切屑、灰尘落入导轨滑块内部，延长导向部件的维护周期，日常维护只需要定期通过导轨上的油嘴注入润滑脂即可，不需要拆解整个机构。轴承夹持端的连接法兰采用标准止口定位，更换不同的夹持工装时只需要拧动固定螺栓就可以完成快换，工装更换后的重复定位精度可以控制在0.05mm以内，满足快速换产的使用需求。
