杠杆式手动直线驱动执行机构结构

　　在轻工生产线的工装夹具工位、小型检测设备的进给调节端、户外无动力配套的工装调整环节，这类手动直线驱动结构一直是低成本可靠方案的首选，不需要外接气源、电源，完全依靠人力操作就能实现稳定的直线位移输出，在维护便利性、防爆无电火花需求的场景里，有着气动、电动驱动元件无法替代的优势。

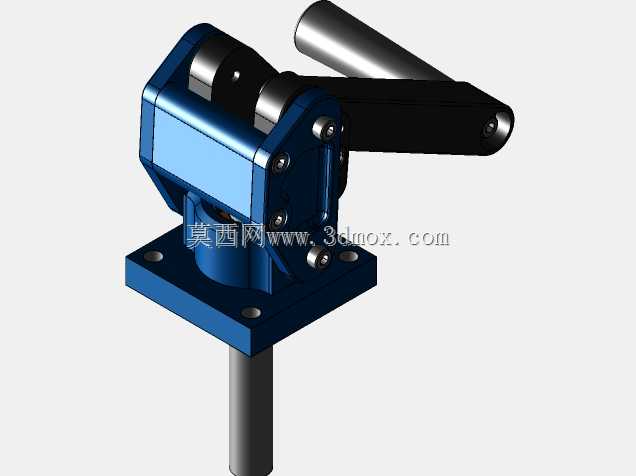

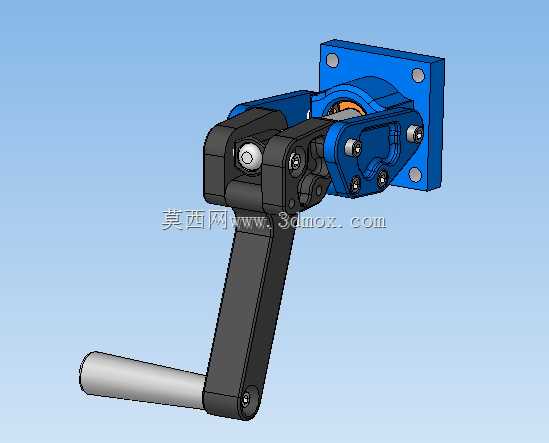

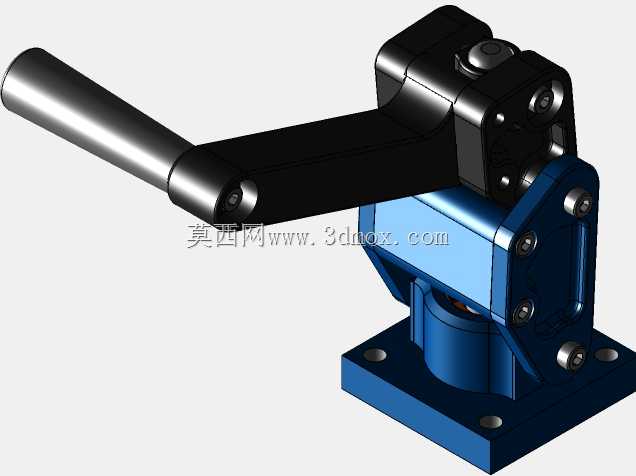

　　这套杠杆手动驱动结构，核心是通过杠杆的力矩放大效应，把人手施加在摇臂上的摆动力，转化为输出轴的轴向直线推力，操作端的摇臂做了贴合手部握持的圆柱造型，表面做了防滑的结构处理，长时间操作也不会出现硌手、打滑的问题，摇臂和内部传动副的连接位置采用了带防松结构的紧固件，反复扳动操作也不会出现连接松旷的问题。内部的传动转换结构做了全封闭的壳体防护，壳体采用压铸铝合金材质，既保证了结构刚性，又控制了整体重量，壳体的合箱面做了密封槽设计，可以阻挡车间里的粉尘、切削液溅入内部传动腔，延长内部传动副的使用寿命。

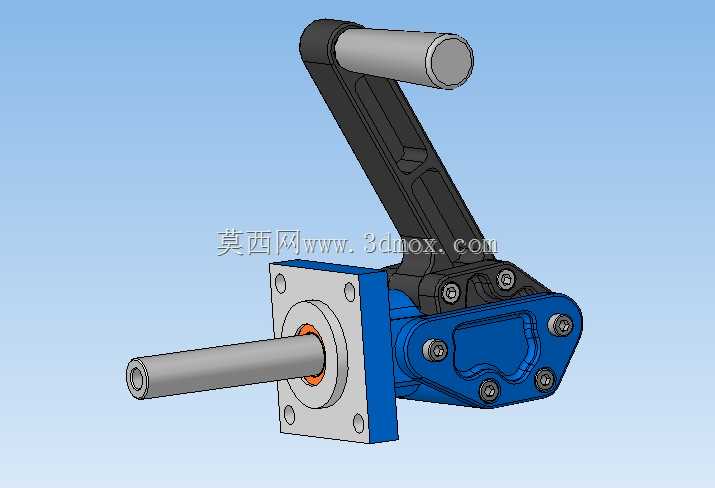

　　输出端采用方形法兰安装结构，法兰面上预留了四个均匀分布的安装通孔，安装时可以直接通过螺栓固定在设备的安装立板上，不需要额外做转接支架，安装定位基准和输出轴的同轴度控制在0.05mm以内，避免安装偏差导致输出轴卡滞。输出轴采用空心光轴结构，在保证轴向推拉力强度的前提下，减轻了轴体自身重量，轴表面做了硬氧化耐磨处理，和前端盖内的导向衬套配合，往复运动的间隙控制在0.02mm以内，不会出现径向晃动的问题。前端盖和壳体之间采用止口定位，螺栓紧固后可以保证导向孔和内部传动副的同轴度，衬套采用自润滑铜基材质，日常使用不需要额外加注润滑脂，维护成本极低。

　　设计过程中，首先核算了操作力和输出推力的匹配关系，普通人单手施加在摇臂端部的力大概在150N左右，通过杠杆比和内部传动副的力放大，输出端可以获得不低于3000N的轴向推力，完全满足工装夹紧、工位调节的推力需求，同时不会因为操作力过大导致操作人员疲劳。摇臂的摆动行程做了机械限位设计，扳动到行程两端时会有硬限位阻挡，避免内部传动副过行程损坏，限位位置做了缓冲垫，扳动到端点时不会产生刚性撞击的异响。壳体外部的紧固件全部采用内六角圆柱头螺钉，外观整洁没有突出的棱角，不会在操作时勾挂操作人员的衣物，各个连接位置的螺钉拧紧力矩都做了明确的工艺要求，保证装配后整体结构的刚性，在满负载输出推力的时候，壳体不会出现形变导致传动卡滞。

　　从安装边界来看，这套驱动结构的法兰安装面到摇臂最远摆动位置的距离做了紧凑化设计，不会占用过多的设备安装空间，输出轴的伸出长度可以根据实际使用需求做定制调整，标准款的行程覆盖50mm到300mm区间，适配不同的进给距离需求。在实际设备配套中，这类结构常被用在小型焊接工装的快速夹紧、食品包装线的无动力调节挡块、防爆车间的小型阀门手动驱动端，还有一些野外作业的小型设备上，因为不需要配套动力源，整体可靠性高，哪怕在潮湿、多粉尘的恶劣环境里，也能长期稳定工作，不会像电动驱动那样出现电路故障、气动驱动那样出现气管漏气的问题。

　　结构建模的时候，所有配合面的公差都按照机械设计手册的推荐值选取，导向轴和衬套的配合采用H7/f7的间隙配合，既保证运动顺畅，又不会有过大的间隙影响传动精度，壳体和端盖的止口配合采用H7/js6的过渡配合，保证装配后的定位精度。所有的棱角位置都做了R2以上的圆角处理，避免加工和装配过程中出现锐边割手的问题，摇臂的握持套采用非金属材质，冬天操作的时候不会有冰手的触感，同时也能增加握持的摩擦力。整体结构没有复杂的异形曲面，所有零件都可以采用常规的机加工、压铸工艺生产，制造成本低，配件通用性强，后期维护更换零件的时候不需要专门定制非标配件，普通的机加工车间就可以完成维修作业。
