交叉滚轮式双规格直线导轨结构

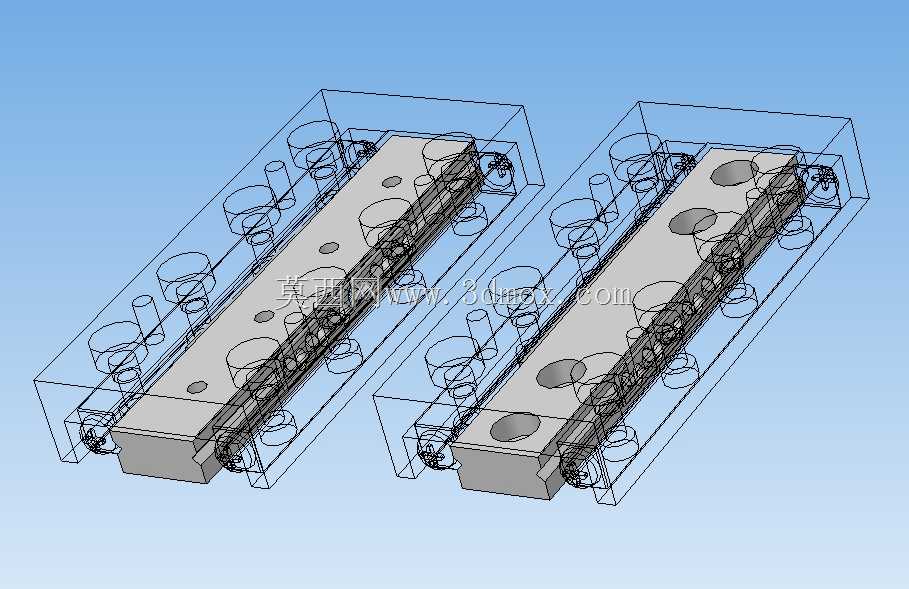

　　在精密滑台、检测工位、小型自动化模组的设计选型中，直线导向部件的刚性、行程适配性往往决定了整套机构的运行精度，这款带交叉滚轮的线性导轨，针对小行程高精度往复运动场景做了结构优化，区别于常规滚珠直线导轨的循环回流结构，交叉排布的滚轮组件在滚道内做纯滚动接触，没有滚珠回流带来的振动脉冲，在低速微动进给工况下能保持更平稳的运动状态，不会出现常规导轨常见的爬行问题。从结构设计逻辑来看，这款导轨采用滑块与导轨本体一体化的紧凑布局，滚轮以交叉90度的方式嵌装在滑块与导轨的V型滚道之间，相邻滚轮的轴线互相垂直，可同时承受垂直方向、水平横向以及倾覆方向的复合载荷，不需要额外增加辅助导向块就能满足多方向受力的安装需求，

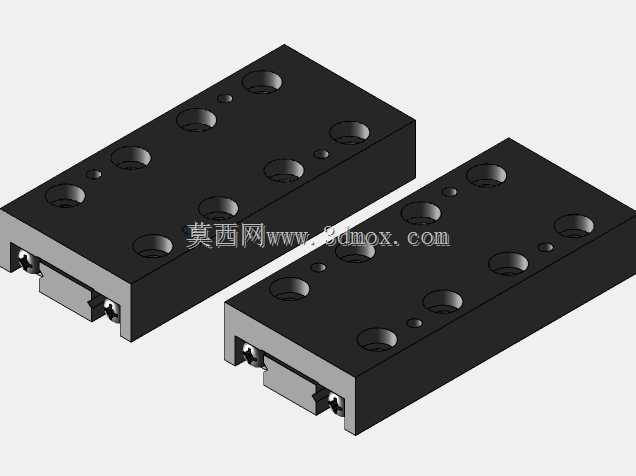

　　对于安装空间局促的小型精密设备来说，能大幅压缩导向机构的整体占用空间。两款不同行程的导轨结构分别适配2mm与60mm的有效运动行程，短行程款可用于精密检测探头的微调进给机构，比如光学检测设备的镜头对焦滑台、微电子组装工位的对位调整平台，这类场景对运动分辨率要求极高，交叉滚轮的低摩擦阻力特性可以保证微米级进给无卡顿；长行程款则可用于小型物料推送机构、工装夹具的换位滑台，在保证导向精度的同时，能承受一定的侧向装夹力，不会因为偏载出现卡滞。从安装边界来看，导轨本体采用矩形截面设计，底面与侧面均设置了基准安装面，安装时可以直接靠紧设备基板的定位边完成初定位，不需要复杂的打表校正工序，安装孔位采用等间距排布，适配常规的内六角螺钉锁紧，

　　滑块顶面的安装螺纹孔按照通用模组安装尺寸设计，可直接连接负载台板，不需要额外加工转接板。滚道部分采用了淬硬处理的接触面设计，滚轮与滚道的接触应力控制在合理区间，长期往复运行不会出现早期点蚀问题，滚轮的预紧力可以通过侧部的微调螺钉进行调整，设计人员可以根据实际负载的大小调整预紧等级，既可以在轻载高速场景下调低预紧力降低摩擦阻力，也可以在重载高精度场景下调高预紧力消除配合间隙，提升整体刚性。在实际设备调试过程中，这种交叉滚轮导轨对安装面的平面度公差容忍度比常规滚珠导轨更高，即使基板存在小幅的形位公差偏差，滚轮组件的自适应接触特性也能保证运动顺畅，不会出现滚珠导轨常见的因为安装应力导致的运行阻力骤增问题，对于非精密加工的基板安装场景，

　　能大幅降低装配调试的工时成本。不同于循环式导轨的密封结构设计，这款导轨的滚轮组件外露部分少，在有少量粉尘的生产车间环境下，不容易出现杂物进入滚道卡滞滚轮的问题，日常维护只需要定期在滚道面涂抹少量润滑脂即可，不需要复杂的密封件更换维护，适合长期在工业生产环境下连续运行。从三维建模的角度来看，这款导轨的模型完整还原了交叉滚轮的排布结构、安装孔位的尺寸位置、滚道的截面形状，设计人员在做整机布局时，可以直接调取模型进行干涉检查，验证滑台全行程范围内与周边部件的安全距离，也可以基于模型的安装孔位直接生成基板的安装孔加工图，减少重复建模的工作量，在做运动仿真时，模型的配合面完全按照实际加工公差设置，可以准确模拟滑块在全行程内的运动状态，验证负载重心偏移时导轨的受力情况，提前预判结构设计中存在的刚性不足问题。
