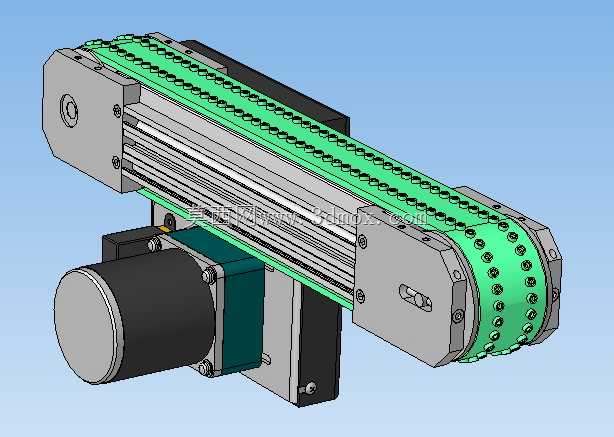

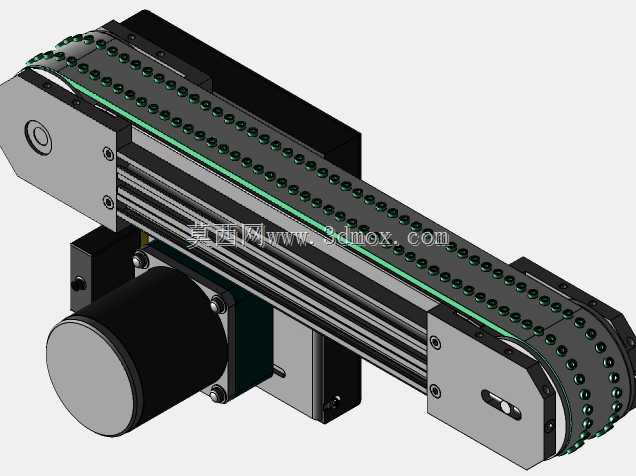

50x400规格带穿孔皮带输送机构

　　这款带穿孔设计的皮带输送模组，在轻工电子、食品包装、精密零件分拣等产线场景中适配性极强，区别于普通平皮带输送结构，穿孔式的带面设计可配合真空吸附、定位销顶升、精准对位等工艺需求，解决轻薄小件、易滑移工件在输送过程中的位置偏移问题，尤其适合需要在输送路径上完成视觉检测、点位装配、激光打标等工序的工位布局。从结构设计逻辑来看，整套输送单元采用一体化铝型材作为主体承载框架，两端的驱动端与从动端辊座采用对称式安装结构，驱动侧直接搭配减速电机直连布局，省去了额外的链传动、同步带传动的冗余结构，既压缩了整体安装空间，也减少了传动环节的背隙损耗，保障输送过程的线速度稳定性。带面的穿孔采用等间距排布设计，孔位精度可适配不同规格的定位工装，

　　当产线需要切换工件类型时，仅需调整对应位置的吸附接头或者定位销高度，无需对整套输送机构进行大规模拆装改造，大幅缩短产线换型的调试周期。外形尺寸上，这款输送模组的有效输送宽度为50mm，有效输送行程为400mm，整体安装边界控制紧凑，驱动电机侧伸的布局方式让设备可直接嵌入现有产线的工位间隙中，无需对原有产线框架做大规模裁切改造，安装固定点预设在型材底部的滑槽内，可根据现场安装条件灵活调整固定位置，适配不同高度的机架对接需求。结构细节上，两端辊轮采用腰型孔可调张紧设计，张紧调节螺栓隐藏在辊座侧面，既避免了输送过程中物料剐蹭调节结构，也方便运维人员在不拆解外罩的情况下完成皮带张紧度调整；皮带下方设置了光滑的高分子耐磨托板，

　　在长行程输送过程中为带面提供连续支撑，避免带面在负载状态下出现下凹变形，保障穿孔位置的对位精度；侧边的型材槽内可直接安装光电传感器、行程开关等检测元件，无需额外焊接或者打孔安装支架，传感器的走线可直接隐藏在型材槽内，配合盖板完成走线防护，避免生产现场的碎屑、切削液污损线路。实际应用中，这类穿孔皮带输送结构常搭配真空发生器使用，带面下方的托板对应穿孔位置预留了气腔通道，当工件到达指定工位时，气路导通产生负压将工件牢牢吸附在带面上，避免工件在加工、检测过程中出现窜动，相比传统的夹具定位方式，这种吸附定位不会对工件表面造成夹痕，尤其适合表面易刮花的塑胶件、薄金属片、PCB板等物料的输送作业。整套机构的运动部件均做了防松设计，

　　辊轮与轴之间采用键连接加顶丝固定的双重防松结构，电机安装座与型材之间采用防滑垫片加T型螺栓的固定方式，长时间高速运行也不会出现连接松动的问题，日常运维仅需定期清理带面穿孔内的碎屑，检查皮带张紧度即可，维护成本极低。在进行三维建模时，这套结构的所有配合面均按照实际加工公差做了预留，辊座与型材的配合、电机与安装座的配合、托板与框架的配合都可直接导出工程图用于生产加工，无需设计人员再做额外的公差调整，对于需要快速搭建小型精密输送工位的设计人员来说，可直接调用这套模型完成产线布局，大幅缩短整体设计周期。
