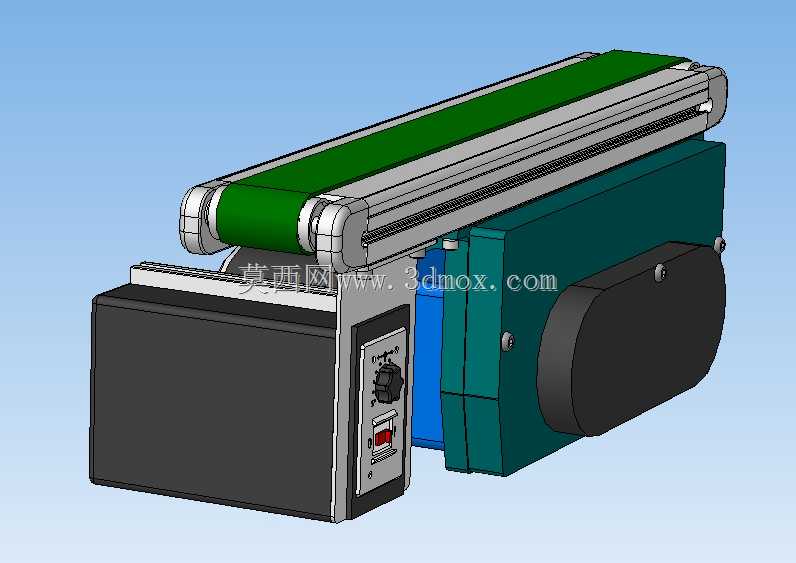

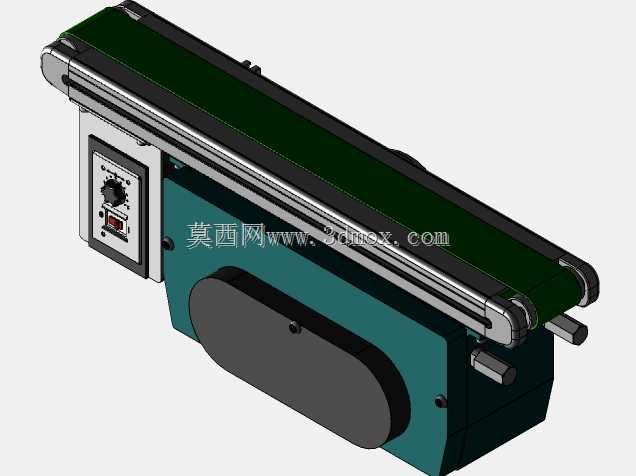

底部驱动紧凑型绿色皮带输送装置

　　这款底部驱动的带式输送结构，在轻工电子、小型零件加工、包装分拣等产线场景中适配性极强，尤其适合工位间距紧凑、设备安装空间受限的布局环境，常见于3C电子元器件转运、小五金件工序间传递、食品包装前段物料输送等工况，可直接嵌入现有产线的工位间隙，无需额外预留过大的驱动侧安装空间。区别于传统端部驱动的皮带机，该结构将驱动总成整合在输送段下方的机身内部，驱动电机与减速组件直接布置在皮带回程段的下方区域，通过传动辊直接带动皮带运转，省去了端部驱动所需的外置电机安装支架，大幅压缩了设备的整体横向占用尺寸，同时避免了端部驱动结构在产线对接时容易出现的工位干涉问题。从结构设计逻辑来看，该输送装置的机架采用分体式拼接结构，

　　承载段的铝型材机架与下方的驱动仓采用螺栓紧固连接，既保证了皮带承载面的平面度要求，也方便后期对驱动组件、张紧结构进行维护检修；皮带选用绿色PVC防静电材质，表面平整摩擦系数适中，既可以输送普通的硬质零件，也能适配部分对静电敏感的电子元器件转运需求，皮带两侧设置有导向挡边，可防止小尺寸物料在输送过程中从侧边滑落。设备的控制模块直接集成在驱动仓的侧端面，设置有电源开关与调速旋钮，可根据实际输送节拍调整皮带运行速度，无需额外外置控制箱，进一步减少了外围配套组件的安装需求。从安装边界来看，该款输送设备的有效输送宽度适配小型零件的输送需求，机身总高度控制在较低区间，可直接与桌面型加工设备、工位操作台进行平面对接，

　　进料端与出料端的辊筒采用小直径端辊设计，可实现小尺寸零件的平稳过渡，避免零件在进出输送段时出现卡滞、掉落的问题；张紧结构设置在驱动仓两侧，通过调节螺栓即可调整皮带的张紧度，无需拆解机身外壳，日常维护操作十分便捷。驱动组件采用集成式减速电机，输出扭矩匹配小型输送的负载需求，可承载常规小尺寸工件的重量，运行过程中噪音低、震动小，适合在车间内部的人工工位旁长期运行；皮带下方设置有光滑的承托板，可避免皮带在承载物料时出现下凹变形，保证输送过程中物料的位置稳定性，对于需要在输送过程中完成视觉检测、喷码等工序的场景，该承托结构可提供稳定的支撑基准，保证相关工序的作业精度。在实际产线布局中，该结构可单台独立使用，也可多台拼接组成长距离输送线，

　　还可与转角机构、顶升移栽机构配合，组成复杂的物料流转系统，底部驱动的结构设计使得多台设备对接时，端部没有突出的驱动部件，对接缝隙可控制在极小范围内，不会出现小零件掉落缝隙的问题。设备的整体外壳采用钣金折弯成型，表面做喷塑处理，耐磨耐油污，适合车间多尘、有少量切削液或油污的工作环境，日常清洁只需擦拭表面即可，无需特殊的维护保养。
