做自动化设备结构设计快十二年,经手选型、建模的伺服电机少说也有两百多台,这次拆解建模的HF-JP534_B系列交流伺服,是中端数控装备、点位传动工位里用得极普遍的一款功率段产品。先从实际安装场景说,这款电机常规适配400W到750W区间的传动负载,常见在贴装设备的X/Y轴进给、小型机械手的关节驱动、包装线的拉膜辊传动、非标专机的精准分度工位上,和同功率段的步进电机比,它的低速扭矩波动控制在3%以内,额定转速下的扭矩输出没有明显衰减,带20位增量式编码器的版本,定位重复精度能到±0.03度,完全能满足大部分中高端自动化工位的精度要求。

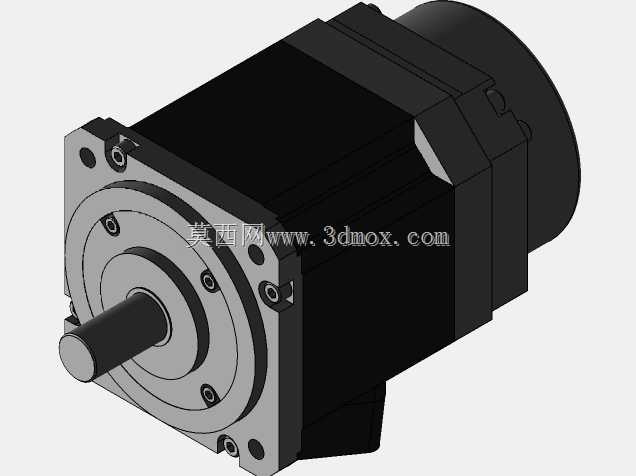

建模的时候最先卡的是安装边界尺寸,这款电机的法兰安装面是标准80mm见方的止口结构,止口直径60mmh7公差,安装孔位是4个M6通孔,孔中心距70mm,输出轴是19mm直径的光轴带键槽,键槽宽度6mm,轴伸长度40mm,这些尺寸是和设备安装板、联轴器、同步轮匹配的核心,建模的时候特意把安装面的形位公差参考实际测绘值做了还原,止口端面和输出轴的同轴度控制在0.02mm以内,避免后续装配仿真的时候出现干涉或者配合错位的问题。电机本体的径向最大尺寸是80mm,不含编码器侧接插件的本体长度是128mm,编码器侧的动力接插件和信号接插件是90度侧出结构,接插件的外伸长度是32mm,接线的折弯半径最小要留25mm的空间,这点在做设备布局的时候经常被新手忽略,最后装配的时候才发现接插件和设备护板撞了,还要重新改安装板的让位槽,建模的时候特意把接插件的插拔空间做了透明化的参考区域,方便布局的时候提前预留操作空间。
从结构设计逻辑来看,这款电机的定子绕组采用集中式绕线结构,后端的编码器仓是独立密封结构,防护等级能到IP65,车间里有切削液飞溅、粉尘较多的机加工工位也能稳定使用,不会出现编码器进灰丢脉冲的问题。电机前端盖的轴承采用深沟球轴承加接触式密封圈的配置,额定径向负载能到240N,轴向负载80N,直连丝杠或者带同步轮传动的时候不需要额外加支撑座,只要安装板的平面度控制在0.05mm以内,长时间高速运行也不会出现轴承异响、输出轴窜动的问题。电机本体的散热筋是沿轴向分布的一体式铸铝结构,额定负载下连续运行的外壳温升控制在40K以内,不需要额外加装散热风扇,只有在过载1.5倍以上频繁启停的工位,才需要在电机侧加装辅助散热风道。
实际选型匹配的时候要注意,这款电机的转子惯量是0.87×10^-4 kg·m²,适配的负载惯量比最好控制在10倍以内,如果是大惯量的转盘类负载,要额外加减速机做惯量匹配,不然会出现启停过冲、定位震荡的问题。建模的时候把电机的内部绕组、转子磁钢、编码器码盘都做了分件处理,不是单纯的外观模型,做运动仿真的时候可以直接给输出轴添加旋转驱动,设置额定转速3000rpm、额定扭矩2.4N·m的参数,就能模拟实际传动的负载响应,也能用来做设备的动态干涉检查,验证电机运行的时候和周围的走线槽、传感器支架、拖链有没有刮碰。另外电机尾部的制动器选项结构也做了预留,带制动器的版本本体长度会增加22mm,安装孔位和法兰尺寸和普通版本完全通用,做系列化设备设计的时候,可以直接替换配置不需要重新改安装结构。

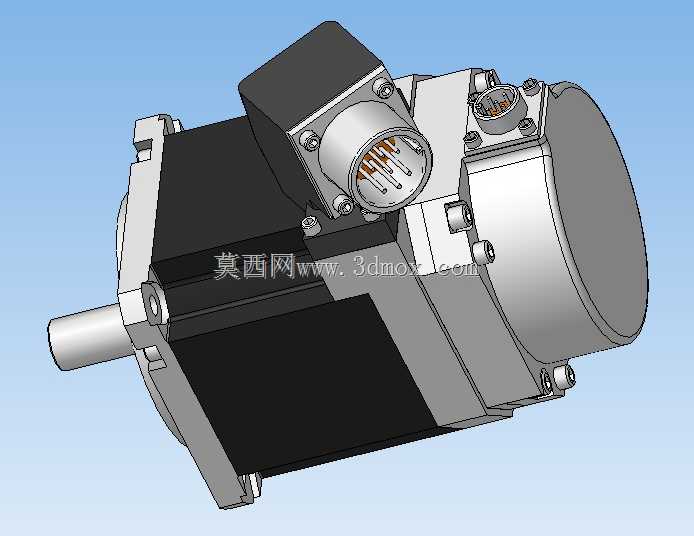

很多刚入行的工程师建模的时候容易忽略电机的出线方向,这款电机的接插件可以四个方向旋转调整,每90度一个定位卡位,建模的时候把接插件的旋转自由度做了约束,布局的时候可以根据实际走线方向调整接插件朝向,避免出现线缆折弯半径不够、和旁边的气缸阀组干涉的问题。还有输出轴的轴端螺纹孔,这款电机轴端是M6×12的中心螺纹孔,用来锁紧联轴器或者同步轮的挡片,建模的时候特意把螺纹孔的深度做了准确还原,避免选紧定螺钉的时候长度选太长顶到轴端,导致传动件装不到位。从实际使用的反馈来看,这款电机的抗过载能力不错,3倍额定扭矩的过载能持续3秒,应对工位上偶尔出现的卡料冲击不会直接报过载故障,只要不是长时间堵转,基本不会出现烧绕组的问题,在中端自动化设备里的性价比很高,建模的时候把所有装配配合面的公差、安装让位空间都做了工程化的还原,不管是用来做设备布局方案、装配仿真,还是出加工图纸的安装参考,都能直接用,不需要再反复核对样本尺寸改模型。
