三菱HF-JP703交流伺服电机三维结构

　　做自动化设备结构设计快十二年，经手选型、建模的伺服电机少说也有三百多台，这款HF-JP703系列的交流伺服电机，是中大功率传动场景里用得非常顺手的一款，这次拿到的三维模型把所有安装、接线、配合的细节都做全了，完全能直接放进设备总装里做干涉检查，不用自己再花时间补画细节。

　　先从实际应用场景说，这款750W功率等级的伺服电机，覆盖的工况特别广：3C行业的贴装设备X/Y轴进给、包装机械的拉膜辊驱动、小型数控机床的进给轴传动、物流分拣线的摆轮驱动、非标自动化设备的转盘分度驱动，甚至是小型注塑机的射台进退驱动，只要是需要精准位置控制、转速稳定、动态响应快的场合，这个功率段的伺服都是首选。之前做过的一款六轴螺丝锁付设备，Z轴和两个水平进给轴用的就是同系列电机，连续运行三年多，除了定期清理接线端的灰尘，没出过传动精度超差的问题，可靠性确实过硬。

　　从实际用途来看，交流伺服电机和普通异步电机、步进电机的核心差异，就是它能实现闭环的位置、转速、转矩三重控制，这款电机配套的编码器分辨率足够高，低速运行时不会出现步进电机常见的爬行抖动，额定转速下的转矩输出平稳，过载能力能达到额定转矩的三倍，短时间的负载冲击不会触发过载报警，非常适合频繁启停、正反转切换的工况。比如包装机的切刀轴，每次切膜都要在极短时间内完成加速、匀速、减速、定位的循环，普通电机根本扛不住这种频繁的动态负载，伺服电机就能精准匹配每个动作的转矩需求，保证切膜长度一致、切口平整。

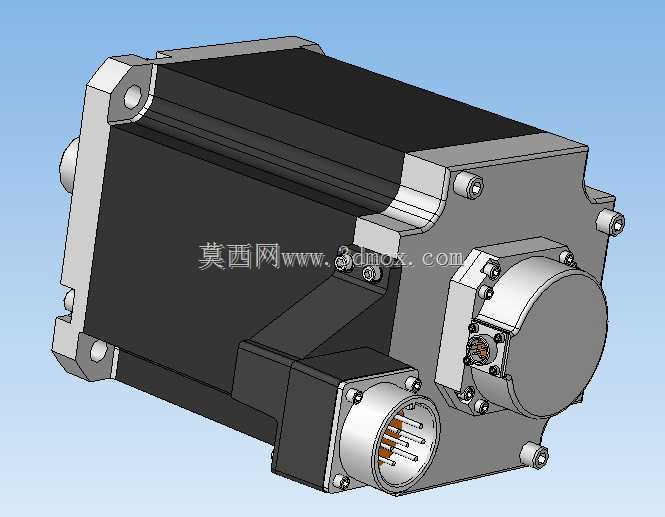

　　再说到产品的功能特性，这个模型把电机本体的所有功能结构都还原到位了：后端的编码器保护壳做了加强筋设计，能避免设备组装时磕碰损坏编码器；侧面的两个航空插接头，一个是动力线接口、一个是编码器线接口，接口的针脚排布、锁紧螺纹的尺寸都和实物完全一致，做电气布线的时候能直接在三维里预留走线空间，不会出现现场接线时插头和设备钣金干涉的问题；电机轴伸端的轴径、键槽尺寸、安装止口的公差带，都是按照原厂样本的尺寸做的，选型的时候直接把模型拖进安装座，就能检查配合间隙，不用反复核对二维样本的尺寸表。另外电机外壳的散热筋结构也做了完整还原，这款电机是自然冷却设计，外壳的散热筋走向顺着电机圆周排布，能保证连续额定运行时的温升控制在绝缘等级允许的范围内，不会因为过热导致磁钢退磁。

　　从设计思路的角度拆解这款电机的结构，能看出日系伺服在紧凑型设计上的考量：电机定子和转子的气隙控制得非常小，在保证输出转矩的前提下尽可能缩小了电机的径向尺寸，750W功率的电机机身外径和很多国产品牌400W的电机差不多，能节省设备的安装空间；后端的编码器和电机本体做了同轴集成设计，没有额外突出的编码器模块，整体长度更短，对于安装空间局促的设备，比如多轴并排安装的贴片机横梁，这种紧凑设计能大幅降低轴间的干涉风险；安装法兰的四个安装孔做了沉头设计，既能用螺栓从法兰正面穿入固定，也能从电机后端反向穿装固定，适配不同的安装场景，比如有的设备安装板在电机后侧，反向穿装螺栓就不用在电机前端预留扳手空间。

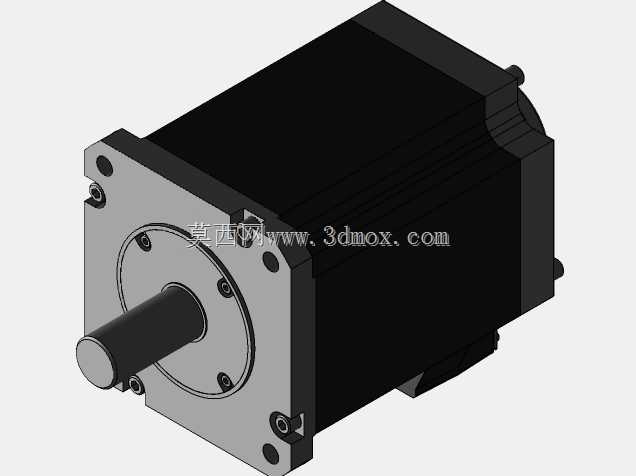

　　最后说外形尺寸和安装边界，这个模型的所有安装尺寸都和实物一致：法兰安装面的止口直径、安装孔的孔距、轴伸的长度和直径、键槽的宽度和深度、航空插头的突出长度、电机尾部编码器端的突出尺寸，都完全符合原厂的安装尺寸规范。做设备布局的时候，要注意几个边界尺寸：一是电机径向的最大尺寸是外壳散热筋的外圆直径，预留安装空间的时候要在这个尺寸基础上单边留至少2mm的间隙，保证散热空气能流通；二是侧面航空插头的突出长度，布线的时候要预留插头的弯折半径，不能把线缆折成死弯，不然长期运行容易断线；三是电机轴伸端和负载连接的时候，要保证同轴度在0.02mm以内，最好用弹性联轴器连接，避免因为不同心导致电机轴承过早磨损，这个模型里轴伸的公差是按照h7做的，选联轴器的时候直接匹配这个公差带就行。另外电机的安装面平面度要求不低于0.05mm，安装的时候如果安装面翘曲，会导致电机法兰受力变形，影响轴承的预紧力，长期运行会出现异响、精度下降的问题，这些细节在做安装板设计的时候都要提前考虑到，用这个三维模型做干涉检查和安装校核，能避免很多现场组装才发现的问题。
