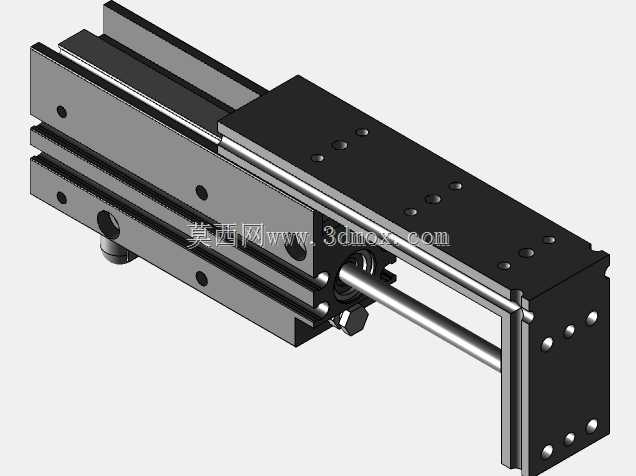

五十毫米行程紧凑型气动升降执行机构

　　这款短行程气动升降装置，核心定位是小空间内的精准垂直位移执行，在3C电子装配工位的治具抬升、小型包装线的物料挡停顶升、实验室检测设备的试样托举场景中适配性极强，区别于大行程重载升降台，它的设计边界完全围绕轻载、高频、小位移的工况做优化，没有冗余的结构堆砌。从结构设计逻辑来看，整套机构采用单气缸直驱的传动方案，没有额外的连杆放大或者剪叉增力结构，动力传递路径极短，这就意味着传动背隙可以控制在极小范围内，重复定位精度能满足多数精密装配的工位要求，同时直驱结构的响应速度更快，在0.5MPa的常规工厂气源压力下，单次升降动作的耗时可以控制在0.2秒以内，完全匹配高速产线的节拍要求。安装边界上，整套机构的底座采用标准化的通孔安装位，

　　四个安装孔的孔距适配主流的铝型材工作台T型槽间距，不需要额外做转接板就可以直接固定在4040、4080系列的工业铝型材框架上，安装面的平面度要求控制在0.1mm以内，避免安装面不平导致气缸杆承受径向力，缩短密封件的使用寿命。导向部分采用的是嵌入式铜套导向，没有选用外置直线导轨的方案，一方面是压缩整体外形尺寸，让机构的整体宽度控制在120mm以内，能塞进狭窄的设备间隙里，另一方面铜套自带的自润滑特性，在无尘车间的工况下不会有润滑油滴落污染产品的风险，日常维护只需要定期检查气源的油雾器状态即可，不需要频繁加注润滑脂。气缸的选型上匹配了50mm的额定行程，行程两端都设置了聚氨酯缓冲垫，避免活塞到达行程端点时产生金属撞击异响，

　　同时缓冲垫的硬度经过调校，既可以吸收端点冲击，又不会因为缓冲材质过软导致到位后出现位置回弹，影响工位的定位精度。气路接口采用的是侧面内藏式布局，气管接头不会突出到机构的最大外形轮廓之外，避免设备运行过程中气管和周边的工装、线缆产生剐蹭磨损，气路的进出气方向可以根据现场的布线需求选择左侧或者右侧接入，不需要额外改动主体结构。整套机构的顶部承载板预留了两组M6的螺纹孔阵列，用户可以根据自己的实际需求固定不同的治具、吸盘架或者挡块，不需要二次加工承载板的安装孔位，适配性更强。在负载能力上，常规气源压力下垂直方向的额定负载可以达到8kg，完全覆盖小型工件抬升、治具避让的工况需求，如果需要更大的负载，只需要更换更大缸径的气缸，主体的安装框架、

　　导向结构都可以通用，具备一定的模块化拓展能力。设计过程中还考虑了防坠的安全需求，在气缸的进气侧预留了气控单向阀的安装位，在突然断气的工况下，气缸可以保持在当前位置，不会因为负载自重突然下落，避免砸坏工件或者造成操作人员的受伤，这个细节在手工上下料的工位上尤为重要。整套机构的所有外露零件都做了阳极氧化或者镀锌处理，在常规的车间环境下不会出现锈蚀问题，外观整洁没有多余的凸起结构，日常清洁也很方便，不会在缝隙里堆积生产过程中产生的碎屑、灰尘。
