25mm行程垂直立式气动升降执行机构

　　在精密装配、电子元器件检测、小型工件上下料这类对工位垂直位移精度有要求的场景里，大行程升降台往往存在冗余行程多、动作响应慢、安装空间占用大的问题，这款25mm行程的垂直气动升降结构，就是针对这类小范围垂直顶升需求做的定向设计。从实际落地的工况来看，这类结构常被集成在半自动装配流水线的定位工位、小型检测设备的载物台调节模块、工装夹具的避让顶升位置，不需要承担大吨位负载，核心需求是动作干脆、到位无冲击、安装边界紧凑，能在狭窄的设备内部空间完成固定行程的垂直举升动作。

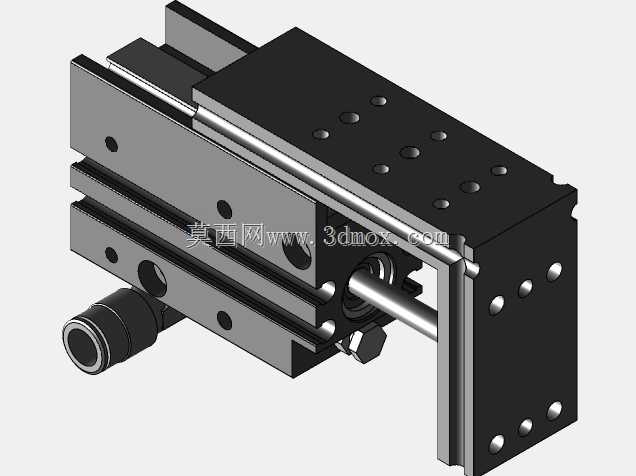

　　设计之初首先敲定的是动力传递路径，没有采用齿轮齿条或者丝杠这类机械传动结构，而是直接用压缩空气作为动力源，搭配带导杆的气动推杆作为核心执行件，这样做的好处是动力源接入简单，工厂常规的0.5-0.7MPa压缩空气气源就能直接驱动，不需要额外搭配电机驱动器或者液压站，整体结构的零部件数量更少，后期维护只需要定期检查气源处理件的滤芯、更换推杆密封件即可，维护成本远低于同行程的电动升降结构。导向部分没有额外加装外置直线导轨，而是依托气动推杆自带的导向杆承受侧向负载，这就要求在安装布局的时候，负载的重心必须和推杆的轴心重合，避免偏载导致导向杆磨损加快、密封件漏气，实际建模的时候特意把安装法兰的尺寸做了加宽，四个安装孔的位置围绕推杆轴心对称分布，安装时可以直接通过螺栓固定在设备的安装基板上，不需要额外做转接板，减少装配累计误差。

　　从安装边界来看，整体结构的垂直方向总高度在完全收回状态下控制在120mm以内，完全伸出后总高度为145mm，也就是有效行程刚好25mm，这个行程参数是经过多轮场景调研确定的——小型PCB板检测时的探针避让、装配工位的工件顶出定位、标签粘贴时的压合高度差，绝大多数需要微幅垂直调整的工位，所需的位移量都在20-30mm区间，25mm的行程刚好覆盖绝大多数这类需求，不会因为行程过长导致结构刚性下降。水平方向的安装截面尺寸控制在80mm*60mm范围内，比同负载能力的导杆气缸安装尺寸更紧凑，在排布密集的多工位转盘设备上，相邻工位的升降机构不会出现安装干涉，每个工位可以独立控制升降动作，互不影响。

　　功能特性上，这款升降结构的动作速度可以通过接入的节流阀做无级调节，在需要快速顶升避让的工位，可以把节流阀开度调大，活塞伸出时间控制在0.2s以内，满足高速流水线的节拍要求；在需要平稳压合的工位，可以把节流阀开度调小，让推杆缓慢伸出，避免冲击损坏易碎工件。结构上没有设置复杂的行程开关，依靠气动推杆自身的机械硬限位确定伸出和收回的终点位置，重复定位精度可以控制在0.1mm以内，满足绝大多数普通工装的定位精度要求，如果需要更高的到位检测精度，也可以在安装法兰上预留的传感器槽位加装磁性开关，直接检测活塞的位置信号，接入设备的PLC控制系统就能实现动作逻辑的联锁。

　　建模过程中特意对所有的安装孔位、配合公差做了参数化处理，推杆的伸出端连接法兰做了通用化的安装螺孔布局，既可以直接连接平面载物台，也可以转接定制的工装夹具，不需要对主体结构做二次修改。所有的棱角位置都做了R2的倒角处理，避免装配的时候划伤操作人员，气管接头的安装位置设置在结构的侧面，不会和上下方的安装空间产生干涉，接气管的时候不需要额外预留垂直方向的操作空间，在设备内部狭窄空间里也能完成气管插拔操作。考虑到工厂车间可能存在的切削液、粉尘环境，推杆的伸出端加装了防尘密封圈，避免杂质进入气缸内部磨损缸筒，延长整体结构的使用寿命，在常规的工业车间环境下，连续工作的使用寿命可以达到百万次动作级别，完全满足通用自动化设备的使用周期要求。
