直径140mm模下缓冲减震部件结构设计

　　在冲压生产线的模具工位布局中，模下缓冲部件是承担冲裁、成型工序末端吸能、限位的核心配套元件，直接影响模具合模精度、冲压件成型质量以及模具本体的使用寿命。这款直径140mm的模下缓冲结构，针对中小型冲压机床的下模安装空间做了适配优化，可直接嵌入模座预设的安装腔位，无需额外改制模架基础结构。

　　从实际工况适配角度看，该缓冲部件主要应对冲头下行到下死点前的剩余动能吸收，避免上下模刚性碰撞造成的模刃崩缺、冲压件压痕过深问题，同时在滑块回程阶段提供稳定的复位支撑力，保证卸料板动作顺畅，不会出现卡滞、带料等常见冲压故障。不同于常规的聚氨酯缓冲垫单一结构，这款缓冲件采用多层弹性体叠加金属隔环的组合结构，每层弹性环的邵氏硬度经过梯度匹配，靠近安装轴端的弹性层硬度稍高，承担主要的轴向载荷传递，靠近受力端的弹性层硬度稍低，负责初始接触阶段的柔性缓冲，避免硬接触带来的瞬时冲击峰值。

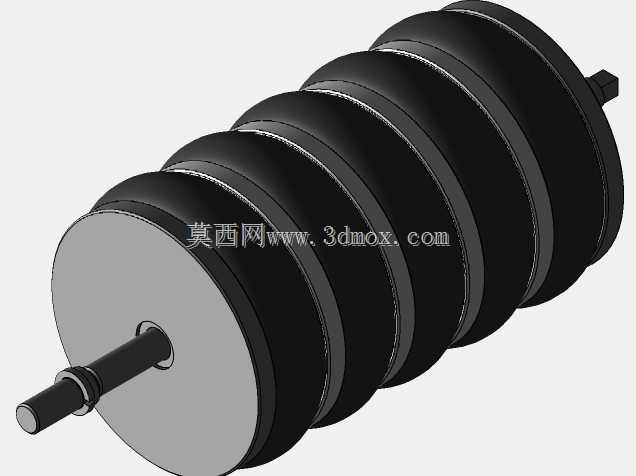

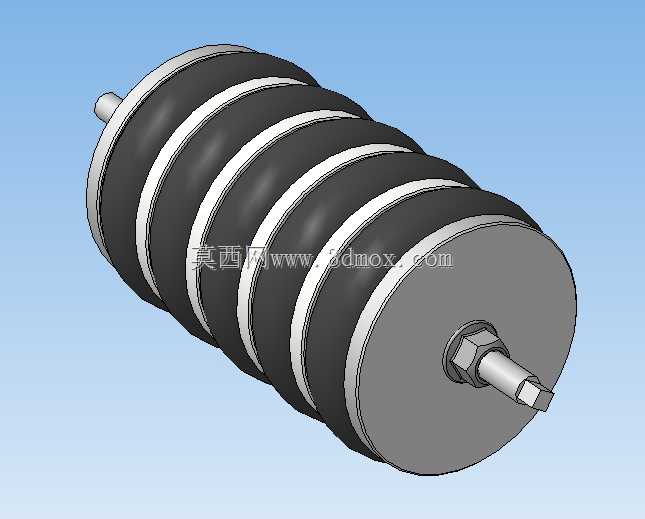

　　结构设计上，整体采用贯通式中心轴串联所有弹性层与金属隔环，轴端采用六角螺母配合防松垫片锁紧，可根据实际冲压工况的冲压力大小，微调螺母锁紧行程来调整整体缓冲预紧力，适配不同吨位、不同冲压工序的缓冲需求。金属隔环采用45号钢调质处理，表面做发黑防锈处理，隔环的内外径与弹性层完全匹配，既可以约束弹性体受压时的径向形变量，避免弹性层过度鼓胀提前老化失效，也能保证各层弹性体受力均匀，不会出现偏载导致的局部应力集中。两端的金属端盖做了加厚设计，与模座接触的端面加工有定位止口，安装时可直接卡入模座的定位槽内，无需额外做同轴度找正，大幅降低现场安装调试的时间成本。

　　安装边界方面，该缓冲件主体直径为140mm，中心轴两端伸出端的直径、长度均匹配常规中小型冲床模座的标准安装孔位，轴向总长度在自由状态下适配模下预留的180-220mm安装空间，最大压缩行程可达自身自由长度的30%，完全覆盖常规冲压工序的缓冲行程需求。中心轴伸出端的轴头加工有扁位，可配合安装防转销钉，避免缓冲器在长期往复受压过程中出现跟转、松动问题。弹性层采用耐油、耐冲压疲劳的合成橡胶材质，可适应冲压车间常见的润滑油、切削液溅落环境，长期使用不会出现材质溶胀、硬度下降的问题，正常工况下的使用寿命是普通单一聚氨酯缓冲垫的3倍以上。

　　在实际选型匹配过程中，设计人员可直接根据模下安装腔的直径、预留缓冲行程、冲床公称压力来匹配该款缓冲件，无需重新做结构定制。建模过程中所有配合尺寸均按照机械设计公差标准做了公差带预留，金属件之间的配合采用H7/h6间隙配合，弹性体与金属隔环、中心轴的配合采用过盈配合，保证装配后整体结构无松旷，往复运动过程中无异常异响。不同于液压式缓冲器需要配套油路、密封件的复杂结构，这款纯机械式弹性缓冲器无需日常维护，不存在漏油、密封件老化失效的隐患，适合在高节拍、连续作业的冲压生产线上长期使用，可有效降低生产线的运维成本，减少因缓冲部件失效导致的模具损坏、生产停线风险。在多工位级进模的模下布局中，可根据各工位的受力大小，在不同工位布置对应数量的该款缓冲器，保证整个下模面的缓冲受力均匀，避免出现局部受力过大导致的模具倾斜、冲压件尺寸超差问题。
