d12规格双膜片挠性联轴器结构设计

　　在伺服传动、精密机床进给、包装设备分度机构这类对传动同步性有严苛要求的场景里，轴系之间的连接部件往往决定了整套传动链的精度上限，这款d12规格的双板膜片联轴器，就是针对小扭矩高转速精密传动场景开发的挠性连接部件。很多刚接触传动选型的工程师容易把这类膜片联轴器和刚性联轴器混淆，实际上双板结构的膜片联轴器核心作用，是在保证两轴间扭矩无间隙传递的前提下，补偿安装过程中不可避免的径向、角向以及轴向偏差，避免因为安装对中误差导致的轴承额外负载、轴系振动甚至断轴问题。

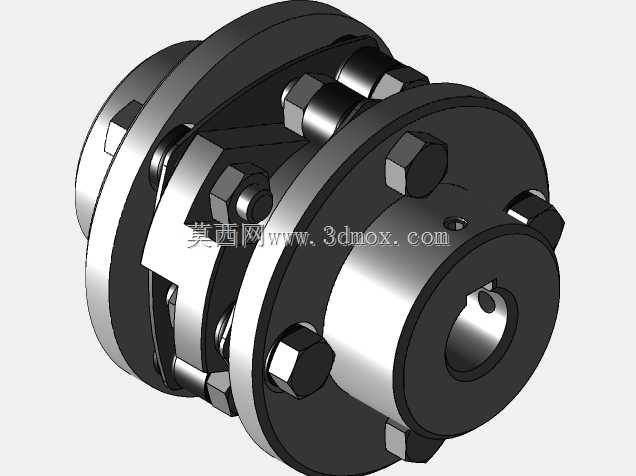

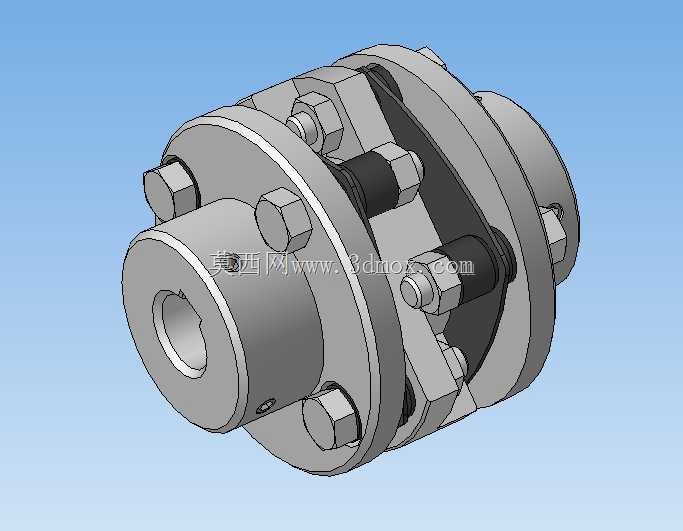

　　从结构设计逻辑来看，这款联轴器采用两组对称布置的金属膜片组作为挠性元件，两端分别设置轴毂用于和主动、从动轴配合，轴毂上加工有标准键槽，也可以根据使用场景选择抱紧式锁紧结构，适配不同的轴连接需求。中间的膜片组通过高强度螺栓和间隔套与两端轴毂刚性压紧，扭矩传递完全依靠金属膜片的弹性变形来补偿偏差，整个传动过程中没有相对滑动，也就不存在背隙，这一点对于需要频繁正反转、定位精度要求高的伺服传动场景尤为关键，相比梅花形弹性联轴器，它的扭转刚度更高，响应速度更快，不会出现弹性体老化导致的精度衰减问题，适合在长期连续运行的工业场景下使用。

　　实际安装过程中，这款联轴器的轴孔直径为12mm，适配市面上绝大多数小功率伺服电机、步进电机的输出轴规格，整体外径控制在紧凑的尺寸范围内，不会占用过多的安装空间，两端轴毂的长度经过优化，既保证了和轴的配合长度足够传递额定扭矩，又不会因为轴毂过长导致轴系悬伸量过大影响支撑刚性。膜片部分采用不锈钢材质冲压成型，每组膜片由多片薄金属片叠合而成，相比单片厚膜片，叠片结构的抗疲劳性能更好，能够承受频繁的扭矩波动和偏差补偿带来的交变应力，螺栓连接位置采用铰制孔配合，保证膜片组和轴毂之间的定位精度，避免螺栓受剪导致的连接松动。

　　在选型适配的时候需要注意，这类双板联轴器的补偿量是有明确边界的，径向补偿量通常在零点几毫米级别，角向补偿量一般不超过1度，轴向补偿量也在毫米级，安装时还是要尽可能保证两轴的对中精度，不能因为联轴器有补偿能力就忽略对中工序，否则会大幅缩短膜片的使用寿命，甚至在高速运转时出现膜片撕裂的故障。相比单板结构的膜片联轴器，双板结构的补偿能力更强，尤其是在角向和径向偏差的补偿上表现更优，同时扭转刚度的损失很小，能够兼顾补偿性能和传动刚性。

　　从应用场景拓展来看，除了常见的伺服电机和滚珠丝杠的连接，这款联轴器还可以用在编码器和主轴的连接、小型泵类和驱动电机的连接、纺织机械的辊筒传动等场景，只要是额定扭矩在其承载范围内、对传动同步性有要求的轴系连接，都可以选用这类结构。设计建模的时候，需要重点关注膜片的叠厚、螺栓的分布圆直径、轴毂的内孔公差配合，通常轴孔和轴的配合采用H7/k6的过渡配合，既保证装配的便利性，又不会出现配合间隙导致的传动冲击，螺栓的预紧力需要按照设计要求施加，避免预紧力过大压溃膜片，或者预紧力不足导致连接打滑。整个模型的结构完全按照实际加工装配的逻辑构建，各个零件之间的装配关系清晰，没有干涉问题，能够直接用于装配模拟、工程出图或者运动仿真参考，帮助结构工程师快速完成传动部件的选型匹配和结构校核，减少重复建模的工作量。
