侧面操作式手动杠杆夹紧机构设计

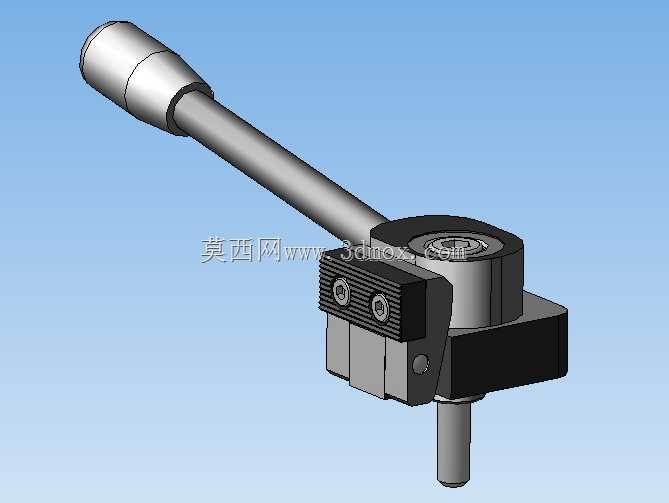

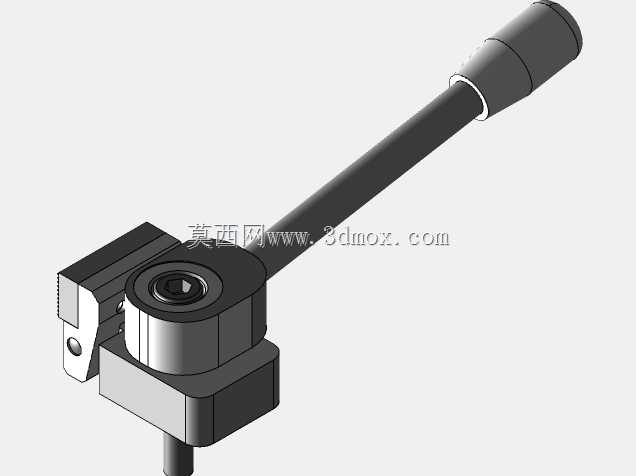

　　在工装夹具的实际应用场景里，这类侧面手动杠杆夹紧结构，常被布置在工装台的侧向操作位，避免夹具操作端与工件上方的加工、装配路径产生干涉，适配多工位工装排布时的操作空间限制，尤其适合小型零部件的铣削加工工位、装配定位工位、检测装夹工位的快速夹紧需求，操作人员站在工装侧方即可完成夹紧与松脱动作，无需探身到工件正上方操作，能有效降低操作过程中的磕碰风险，提升工位操作的人机工程合理性。从功能实现逻辑来看，该夹紧机构依靠杠杆增力原理，将操作手柄处输入的手动扭矩，通过内部的偏心转轴或者杠杆铰接结构放大，转化为压块端对工件的垂直夹紧力，手柄端做了加长杆设计，配合端部的握持套结构，能让操作人员施加较小的握力就获得足够的夹紧输出，

　　避免长时间重复操作带来的手部疲劳。夹紧端的压块做了分体式设计，两个带防滑齿纹的压接面可以适配不同厚度的工件夹持，压块与主体之间的铰接结构允许压块在小范围内自适应偏转，保证压接面与工件表面完全贴合，避免点接触导致的工件压痕或者夹紧力不足的问题。设计过程中，首先要确定的是安装基准面的边界尺寸，该夹具的底部安装座为方块式结构，预留了标准的安装孔位，可以直接通过螺栓固定在工装基板或者T型槽工作台上，安装座的中心定位凸台可以与工装板上的定位孔配合，保证夹具安装后的位置精度，避免夹紧过程中夹具自身产生位移。操作手柄的旋转角度做了限位设计，夹紧到位后手柄处于水平侧向位置，不会向上翘起占用工件上方的操作空间，松脱状态下手柄的旋转行程经过校核，

　　不会与相邻工位的夹具或者工件产生碰撞，手柄端部的金属握持套做了滚花处理，即使手上沾有切削液或者油污，也能保证足够的操作摩擦力，不会出现打滑脱手的情况。主体结构的转轴部位做了耐磨衬套设计，长期重复使用过程中可以减少铰接部位的磨损，保证夹紧力的输出稳定性，当衬套磨损到一定程度后可以单独更换，无需整体更换夹具主体，降低后期的维护成本。夹紧力的输出范围经过匹配设计，针对小型铝件、塑料件、薄壁钢件的装夹场景做了优化，既可以保证加工过程中工件不会产生位移，又不会因为夹紧力过大导致薄壁工件产生装夹变形，压块的接触端面可以根据实际夹持的工件材质更换不同的材质垫块，比如夹持软质工件时可以更换尼龙或者聚氨酯垫块，避免夹伤工件表面。从安装边界来看，

　　该夹具的整体高度控制在较低范围，夹紧状态下手柄的最高点距离安装基准面的高度不会遮挡加工刀具的走刀路径，侧向伸出的手柄长度经过优化，在保证足够操作力臂的前提下，尽可能减少侧向占用的空间，适合在密集排布的多工位工装上使用，相邻夹具之间的最小排布间距可以控制在较小范围，提升工装台的空间利用率。在实际的设备适配中，这类手动夹紧结构不需要外接气源、液压源或者电源，完全依靠手动操作即可完成夹紧动作，非常适合没有辅助动力源的简易工装、临时返修工位、小批量生产的柔性工装使用，相比气动或者液压夹紧结构，不存在管路布置、密封泄漏、动力源匹配的问题，安装调试更加简单，后期使用过程中几乎没有额外的维护成本，对于小批量多品种的生产场景适配性极强。结构的所有铰接部位都做了防尘设计，避免加工过程中产生的切屑、粉尘进入铰接缝隙，导致操作卡滞的问题，日常维护只需要定期在铰接点加注少量润滑脂即可保证操作的顺畅性，即使在切削液喷淋的加工环境下，也能长期稳定工作，不会因为锈蚀或者异物卡滞导致夹紧失效。
