带杠杆增力结构的气动工作杆驱动装置

　　在自动化产线的工装夹具、小型压装工位以及需要恒定输出推力的往复作业场景中，普通直连气缸往往受限于安装空间与气源压力阈值，无法在紧凑布局下输出足够的作业推力，这款带杠杆增力结构的气动工作杆驱动装置，正是针对这类工程痛点完成的结构设计。从实际应用场景来看，这类驱动单元常被集成在小型工件的定位夹紧工位、薄型零件的压印辅助机构、以及流水线侧的工件推送挡停机构中，相比普通气缸直驱的结构，它不需要更换更大缸径的气缸、也不需要提升气源管路的供气压力，仅通过内置的杠杆力矩放大结构，就能在同等气源输入下，将输出端的工作推力提升至原气缸额定推力的数倍，适配车间常规0.4-0.6MPa的供气压力区间，不需要额外增设增压阀类配套元件，能有效压缩工位的气动配套成本。

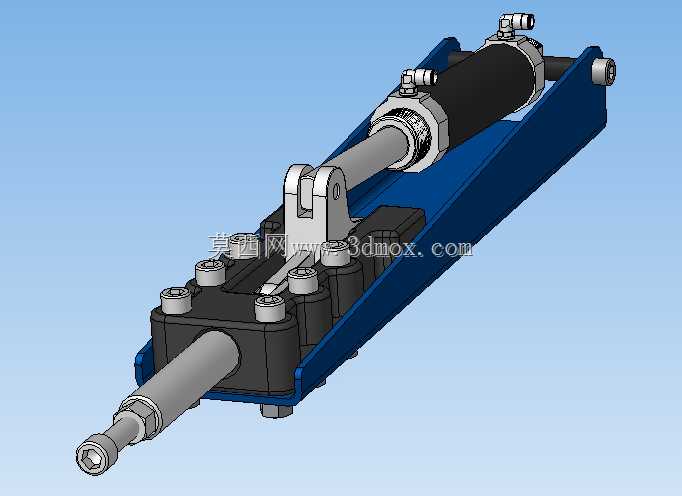

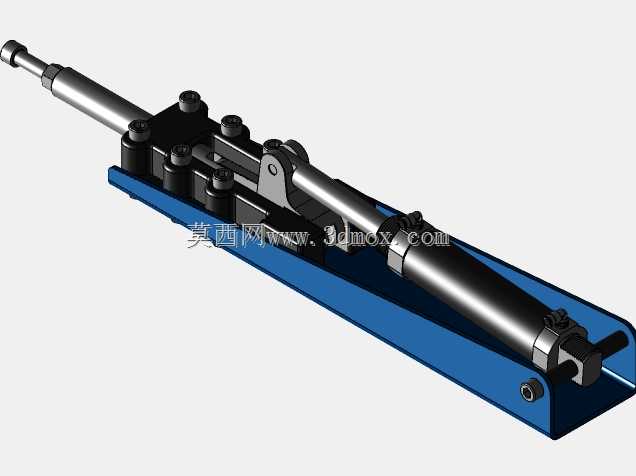

　　从结构功能特性来看，装置整体采用倾斜式安装基座作为承载主体，基座采用一体化铣削成型的结构设计，上方预留气缸安装定位面，下方设置阀组集成安装位，将气动控制的阀组直接集成在驱动单元本体上，省去了外接阀组的管路排布空间，也减少了管路接头带来的漏气隐患。气缸部分采用标准圆形迷你气缸作为动力输入源，缸体通过铰接支座与基座连接，允许气缸在杠杆摆动过程中存在微小的角度补偿，避免刚性连接带来的卡滞问题。杠杆增力结构的铰点位置经过力矩匹配计算，动力输入点与阻力输出点的力臂比值经过反复校核，既保证足够的增力比，也控制输出端工作杆的行程满足工位作业需求，不会因为增力结构的引入过度压缩有效作业行程。输出端的工作杆采用导向套结构做径向支撑，导向套内嵌自润滑轴承，在往复运动过程中可以承受一定的径向偏载，避免工作杆受侧向力出现弯曲、卡滞的问题，杆端预留标准外螺纹连接段，可以根据不同作业需求安装压头、夹块、挡块等不同的执行端头，适配多类工位的快速换装需求。

　　从设计思路层面拆解，整个结构没有采用复杂的非标定制元件，动力源选用市面通用的标准气缸，铰接销轴、紧固件、自润滑轴承等均采用标准件，降低后续的维护替换成本；集成式的阀组布局将气路接口集中设置在装置侧方，安装时仅需要接入主进气管与控制气管即可完成气路连接，不需要在设备内部排布复杂的分支管路，大幅降低现场安装调试的工作量。基座的倾斜式布局一方面是为了适配杠杆的摆动轨迹，让气缸的推力方向始终与杠杆受力方向保持最优的传力角度，减少力传递过程中的分力损耗，另一方面也能压缩装置整体的安装高度，在高度空间受限的工装板下方、流水线侧方安装位中可以更灵活的布置。

　　关于安装边界与尺寸适配，装置整体的安装基面设置在基座底部，预留四个沉头安装孔，孔位间距按照标准工业铝型材的槽距设置，可以直接安装在欧标40系列、45系列铝型材搭建的工装机架上，不需要额外制作过渡安装板。装置的整体宽度控制在120mm以内，长度方向不超过350mm，输出工作杆的初始伸出位置与最大伸出位置的行程差经过匹配，覆盖多数小型工装工位的作业行程需求；气路接口采用标准快插接头规格，适配车间常用的6mm、8mm外径气动软管，不需要单独定制特殊规格的管路接头。需要注意的是，由于杠杆增力结构的传力特性，输出工作杆的运动速度会比气缸活塞的运动速度稍低，在需要高速往复的工位中需要匹配对应速度的气缸型号，同时在安装时要保证输出工作杆的受力方向与杆体轴线保持同轴，避免过大的偏载长期作用导致导向套异常磨损。整个结构的运动副均预留了润滑脂加注空间，日常维护时仅需要定期在铰接点、导向套位置加注少量润滑脂，即可保证长期运行的顺畅性，不需要复杂的维护保养流程。
