三菱NV50-SVFU 2P塑壳漏电保护断路器

　　这款2P规格带漏电保护功能的塑壳断路器，主要应用于低压终端配电回路的过载、短路及剩余电流防护场景，常见于工业控制柜、楼宇照明配电、小型设备动力进线端，作为回路末端的保护元器件，可在线路出现过载发热、相间短路、设备漏电达到动作阈值时快速切断电源，避免线路烧毁、设备损坏及人员触电风险。从结构设计来看，整体采用模块化紧凑布局，宽度适配标准35mmDIN导轨安装位，上下两端的接线端子预留了足够的导线接入空间，可适配10-25mm²的铜芯导线压接，端子处设置了防误触挡板，避免接线后裸露带电部分引发安全隐患。操作手柄位于壳体正面中部，采用防滑纹理设计，分合闸位置有清晰的状态区分，手柄行程设置合理，操作力控制在合适区间，

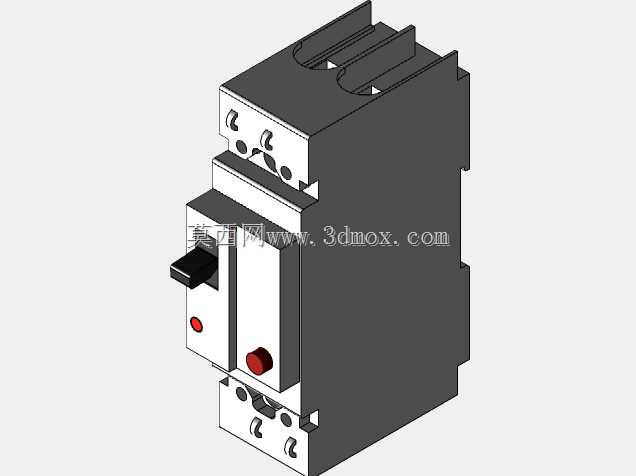

　　不会出现操作卡滞或脱扣后无法快速复位的问题。正面设置的两个红色指示件，分别对应故障脱扣指示与漏电动作指示，当回路因故障跳闸时，对应指示件弹出，运维人员可快速判断跳闸原因，缩短故障排查时间。壳体采用阻燃耐冲击的热固性塑料材质，表面做了哑光防眩光处理，装配缝隙控制均匀，既满足IP20的防护等级要求，也能在长期使用过程中抵御一定的外力冲击与环境温湿度变化带来的形变影响。建模过程中优先还原了产品的实际装配关系，壳体的卡扣连接位置、内部操作机构的运动避让空间、接线端子的螺纹深度都按照实物尺寸做了还原，可直接用于配电盘的布局干涉检查、电气柜的三维布线模拟，也可作为电气设计选型阶段的可视化参考模型。安装边界方面，

　　产品上下接线端距离导轨安装面的高度差、相邻元器件并排安装时的最小安全间隙都做了精准还原，在做柜内布局时可直接调用模型排布，不需要额外预留冗余空间，能有效提升配电柜体的空间利用率。产品的进出线端采用下进上出的常规接线布局，也可根据实际安装需求调整进线方向，不会影响内部保护机构的动作灵敏度，漏电保护模块集成在断路器本体内部，不需要额外加装附件，减少了柜内的安装空间占用，同时降低了外接附件带来的接线故障风险。在功能特性上，这款断路器的额定工作电压适配交流220V单相回路，额定电流覆盖16A-50A区间，剩余动作电流可根据使用场景选择，短路分断能力满足民用及一般工业场景的使用要求，脱扣特性采用C型曲线，可适配照明类、

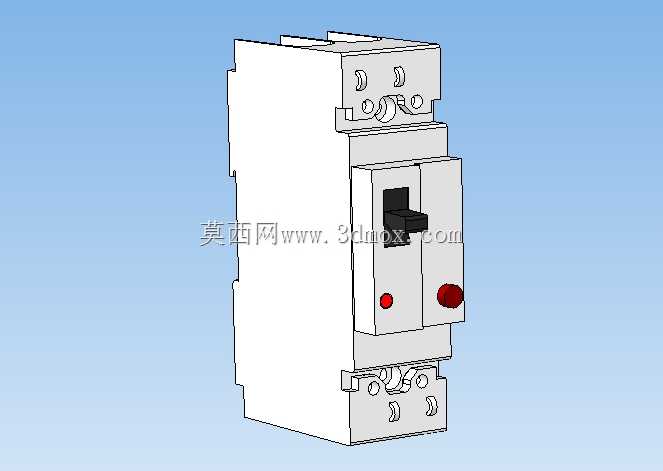

　　普通小型动力类负载的启动冲击电流，不会出现误跳闸情况。建模时对产品的外观细节做了完整还原，包括壳体表面的品牌标识位置、操作手柄的弧度、指示按钮的凸起高度，甚至壳体上的模具合模线位置都做了对应，保证模型渲染后的视觉效果与实物一致，可用于产品样本制作、配电方案演示等场景。
