三菱NV50-SVFU 3P塑壳断路器结构设计

　　这款三菱NV50-SVFU 3P塑壳断路器，主要面向低压配电系统的末端回路保护场景，常见于工业厂房动力柜、楼宇配电竖井、设备配套电控箱这类场景，承担三相回路的过载、短路保护功能，部分工况下也可作为回路的不频繁通断操作元件使用。从实际工程选型角度看，这类3P规格的塑壳断路器适配三相三线制配电回路，多用于电动机主回路、车间动力母线分支回路这类不需要中性线分断的场景，相比微型断路器拥有更高的分断能力与热稳定性，能够应对负载启动时的短时冲击电流，避免误脱扣影响生产连续性。

　　从结构设计逻辑来看，这款断路器采用模块化塑壳封装结构，外壳采用高强度阻燃热固性塑料压制成型，既能够保证内部载流部件、脱扣机构的绝缘防护，也能在分断短路电流时承受内部电弧的高温冲击，避免壳体破裂引发相间短路或对外电弧灼伤。正面布局上，操作手柄居中设置，采用凸起式防滑结构，操作人员佩戴劳保手套也能可靠完成分合闸操作，手柄位置具备明确的分合状态指示，合闸时手柄处于上端位置，分闸时处于下端位置，脱扣跳闸时手柄会停留在中间位置，方便运维人员快速判断回路故障状态。操作手柄下方设置的红色按钮为故障脱扣指示复位件，当回路因过载或短路触发脱扣后，该按钮会弹出，运维人员排查故障后按下按钮即可完成复位，为后续合闸操作做好准备，右侧的红色部件为测试操作件，可用于定期验证脱扣机构的动作可靠性，避免机构卡涩导致保护失效。

　　进出线端采用上下对称的接线端子布局，端子处设置带压线板的螺栓压紧结构，能够适配不同截面积的铜芯电缆或铜排连接，端子周边设计有防触电挡板，避免接线或运维过程中误触带电部位。安装方式采用标准35mm导轨兼容设计，同时预留了螺栓固定孔位，既可以在小型电控箱内快速卡装在标准导轨上，也能在大电流工况下通过螺栓紧固在安装板上，避免大电流冲击下器件松动。从安装边界尺寸来看，这款断路器的宽度适配3P塑壳的标准安装间距，柜体设计时需要在器件上下方预留足够的接线空间，上方进线端预留不小于50mm的线缆弯曲半径空间，下方出线端预留不小于60mm的走线空间，器件左右两侧与柜体侧板、相邻器件之间预留不小于20mm的散热间隙，避免长期满载运行时热量堆积影响器件寿命。

　　内部结构设计上，这款断路器集成了热脱扣与磁脱扣两套保护机构，热脱扣元件采用双金属片结构，当回路出现长期过载时，双金属片受热弯曲触发脱扣机构，动作特性匹配被保护线路的载流能力，避免线路长期过热绝缘老化；磁脱扣机构采用电磁衔铁结构，当回路出现短路大电流时，电磁力瞬间吸合衔铁触发脱扣，分断时间控制在毫秒级，能够快速切断故障电流，避免故障范围扩大。触头系统采用银合金触头材料，具备良好的导电性与抗电弧烧蚀能力，分断过程中产生的电弧会通过灭弧室的栅片切割、冷却，快速熄灭，避免电弧持续烧蚀触头或引发相间短路。

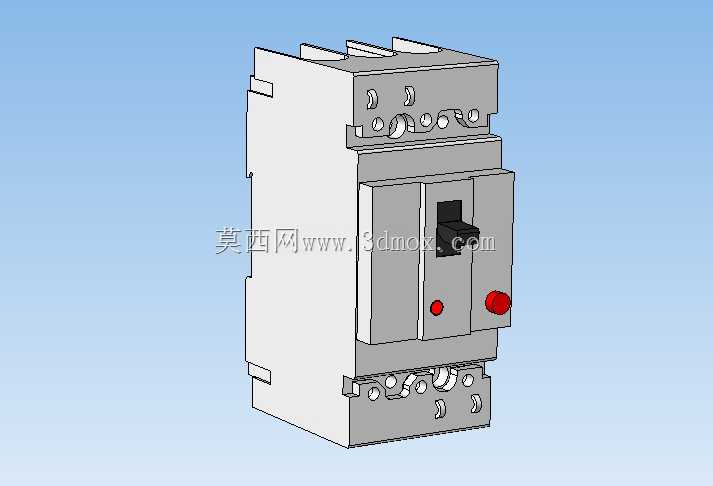

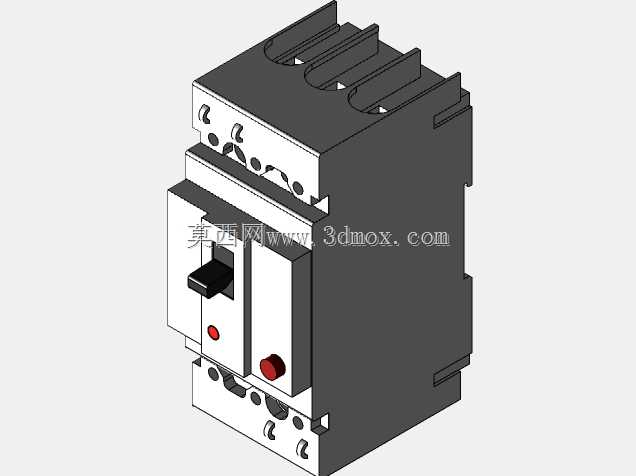

　　在三维建模层面，这款模型完整还原了断路器的外部装配特征，包括外壳的分型线、安装卡扣结构、接线端子的压紧螺栓形态、操作手柄与按钮的细节特征，可直接用于配电柜体的装配干涉检查、布线模拟，也可作为电气三维布线设计中的元件占位模型，帮助设计人员提前校验柜内器件布局合理性，避免实际装配时出现器件干涉、接线空间不足的问题。建模过程中对安装基准面、接线端子的坐标位置做了精准对齐，能够直接导入各类三维装配环境中使用，不需要额外调整安装基准，匹配常规电气设计的建模规范。
