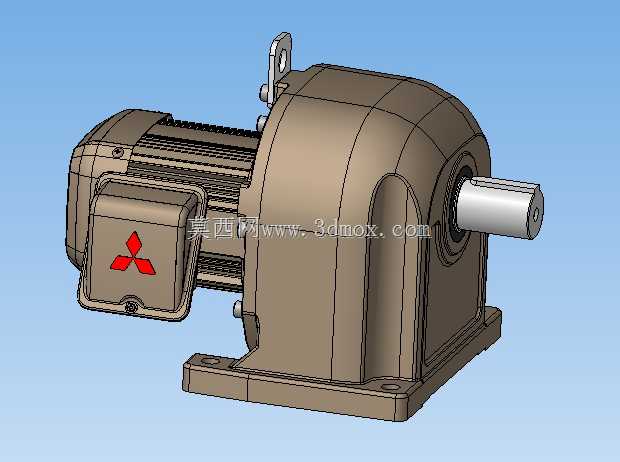

三菱GM-D系列0.4kW速比斜齿轮减速电机

　　这款斜齿轮减速一体电机，是工业传动场景里应用极广的动力输出单元，常被用在轻工输送线、小型自动化专机、包装设备辅机、食品加工流水线这类对安装空间有约束、同时需要恒定低转速大扭矩输出的工位上。和分体式的电机加减速器组合结构不同，它把斜齿轮减速箱与驱动电机做了一体化集成设计，从根源上减少了分体安装时的对接同轴度误差，也省去了现场装配时的联轴器对中工序，能有效降低设备现场安装的调试工时。

　　从结构设计逻辑来看，斜齿轮传动副的选用是这款产品的核心特点，相比直齿轮传动结构，斜齿轮啮合时的重合度更高，传动过程中轮齿是逐步进入和脱离啮合状态，运行时的冲击、振动和噪声都明显更低，适合长时间连续运行的工业工况，同时单级斜齿轮的承载能力也比同模数直齿轮更高，能在更小的箱体体积下实现更大的扭矩输出。电机接线盒采用侧置式的密封结构，接线腔和电机本体之间做了密封隔层，能适配车间多粉尘、偶尔有溅水的常规工业环境，接线盒上的固定螺栓采用防松设计，避免设备长期运行振动导致接线端子松动。

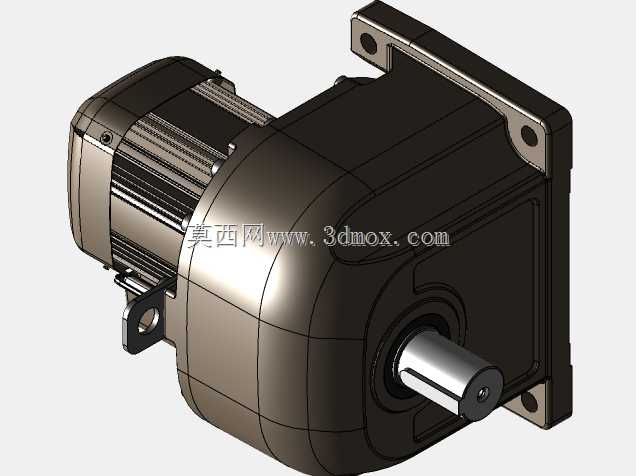

　　箱体顶部设置的吊环结构，是针对整机重量做的配套设计，在设备组装或者后期维护更换时，可以直接通过吊环起吊整台电机，不需要额外捆绑箱体，避免起吊过程中磕碰输出轴或者散热筋结构。底部的安装底座采用一体化铸铁铸造成型，底座上的四个安装长孔做了沉台处理，安装时固定螺栓的头部可以沉入沉台内，不会突出底座平面，保证安装时电机底面和设备安装面完全贴合，减少运行时的振动传递。输出轴采用实心圆柱轴设计，轴端加工有标准的键槽，可直接通过键连接配合联轴器、链轮或者同步带轮，轴伸端的密封采用双唇口油封结构，能有效阻挡减速箱内的润滑脂泄漏，同时避免外部的粉尘、水汽进入减速箱内部破坏齿轮润滑环境。

　　在安装边界上，这款电机的重心落在安装底座的几何中心范围内，卧式安装时不需要额外做配重支撑，输出轴的中心高、安装孔的孔距尺寸都符合通用减速电机的安装尺寸规范，可以直接替换同功率同速比的同类型产品，不需要对设备的安装机架做二次改造。电机尾部的散热筋沿轴向均匀分布，和电机端盖的通风结构配合，在电机转子自带的散热风叶作用下，空气可以顺着散热筋形成顺畅的流道，带走电机长时间运行产生的热量，保证电机在额定负载下的绕组温度维持在绝缘等级允许的范围内。

　　从实际选型适配的角度来说，120到200区间的速比覆盖，对应的输出转速在7rpm到12rpm左右，刚好匹配多数低速输送、间歇回转工位的转速需求，0.4kW的额定功率也能满足多数小型负载的扭矩需求，不会出现功率选型过剩造成的成本浪费，也不会因为功率不足导致电机堵转烧损。齿轮箱内部的润滑采用脂润滑方式，出厂时已经预注了适配的润滑脂，正常使用周期内不需要频繁补充润滑脂，减少了后期设备维护的工作量。箱体的合箱面采用密封胶加定位销的组合结构，既保证了上下箱体的装配位置精度，也避免了长期运行后合箱面出现渗油的问题。
