三菱GM-DF系列螺旋法兰齿轮减速电机

　　这款螺旋法兰齿轮电机的应用场景覆盖轻工输送、食品包装、小型自动化生产线等对安装空间有严格限制的工位，尤其适配需要法兰直装对接从动设备的传动链路，省去额外的连接联轴器与过渡安装座，能有效压缩整套传动单元的轴向占用尺寸。从实际用途来看，它作为动力输出与减速增扭的集成部件，可直接匹配辊道输送机、小型物料提升装置、自动化包装线的主驱动轴，将电机的高转速低扭矩输出通过齿轮组转换为低转速大扭矩的动力，适配负载端的转速与扭矩需求，避免负载启动时出现堵转、扭矩不足的问题。

　　从功能特性上看，该款电机采用斜齿轮啮合的传动结构，相比直齿轮传动，啮合重合度更高，传动过程中齿面受力更均匀，运行噪音更低，承载能力更强，能在频繁正反转的工况下保持稳定的传动精度，不会出现直齿轮传动常见的冲击异响与齿面过早磨损问题。法兰端采用方形安装法兰设计，法兰面上预留四个对称分布的安装通孔，安装时可直接将法兰端面贴合从动设备的安装基准面，通过螺栓穿装锁紧即可完成定位，无需额外调整同轴度，安装效率相比底脚安装式减速电机提升40%以上，同时法兰直装的结构能避免长轴传动带来的轴端挠度问题，提升传动链路的刚性。接线盒设置在电机机身侧方，采用带密封结构的盒盖设计，接线端子布局规整，现场布线时可直接打开盒盖完成电源线接入，接线盒的防护等级可适配常规车间的多尘、少量溅水工况，无需额外加装防护外罩。输出轴采用标准圆柱轴带键槽结构，可直接通过平键连接链轮、同步带轮或者联轴器，轴端预留中心螺纹孔，方便安装时的工件顶装与后期维护拆卸，避免硬敲硬撬损伤轴承与轴封。

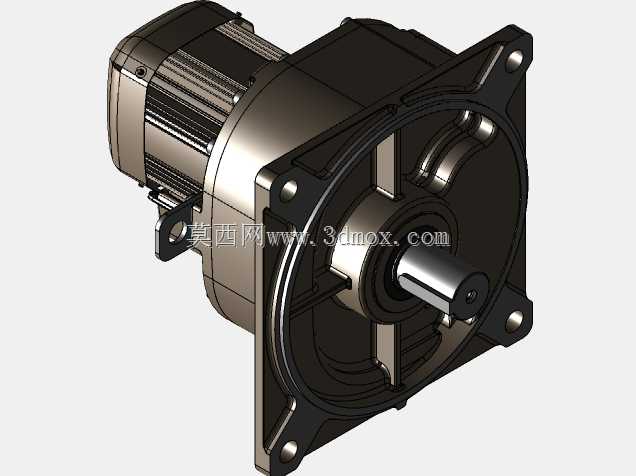

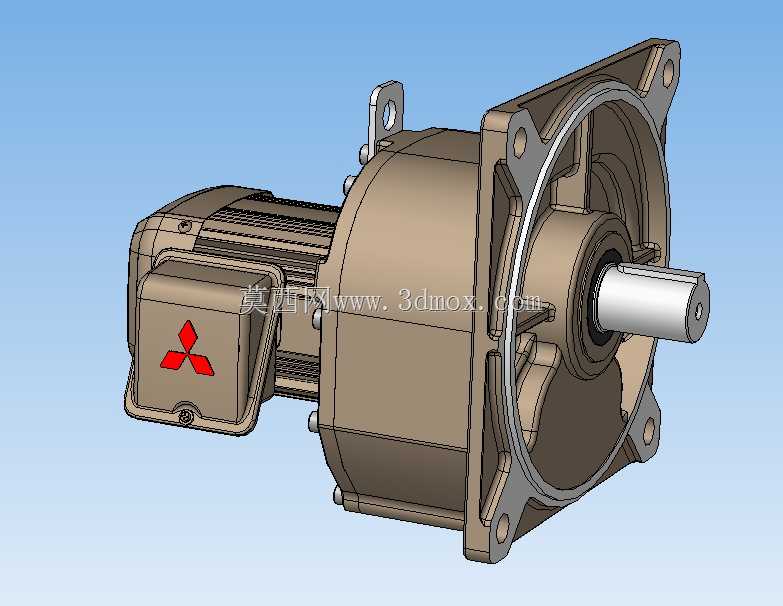

　　从设计思路层面拆解，建模时优先保证安装基准的尺寸精度，法兰安装面的平面度、安装孔的位置度、输出轴与法兰止口的同轴度都严格按照实物的公差要求做了约束，避免建模时出现基准偏移导致后续装配干涉。齿轮箱部分的壳体采用一体化铸造成型的结构设计，建模时还原了壳体外部的加强筋布局，这些加强筋沿齿轮啮合受力方向分布，既可以提升壳体的结构刚性，承受齿轮传动带来的径向与轴向反力，又能增大壳体的散热面积，将齿轮啮合与电机运行产生的热量通过筋片快速散发到空气中，避免长期运行时内部温升过高导致润滑脂失效、绕组绝缘老化加速。电机尾部的散热筋沿轴向平行分布，配合尾部自带的风叶结构，运行时风叶产生的轴向气流可顺着散热筋快速流过电机外壳，带走定子绕组产生的热量，保证电机在额定负载下长期运行时的温升控制在绝缘等级允许范围内。机身顶部的吊环结构建模时也做了还原，该结构用于设备安装时的起吊搬运，避免人工抬装时出现磕碰损伤，吊环的承重位置与整机重心重合，起吊时整机保持水平状态，方便对准安装位。

　　关于外形尺寸与安装边界，该款0.4kW速比120到200区间的机型，法兰端的方形安装轮廓尺寸适配行业通用的法兰安装标准，输出轴的轴径、键槽尺寸、伸出长度都符合对应功率段减速电机的通用尺寸规范，可直接替换同规格的其他品牌法兰安装齿轮电机，无需修改安装位的孔位与对接轴尺寸。整机的轴向总长度从法兰安装面到电机尾端的尺寸经过优化，在保证内部齿轮组排布与电机定子长度足够的前提下，尽可能压缩轴向尺寸，适配安装空间局促的设备内部布局，比如一些小型自动化设备的机架内部，预留的电机安装空间有限，这种短轴向的法兰安装电机就可以直接装入，不会出现与周边机架、管线的干涉问题。径向尺寸方面，齿轮箱部分的最大外径小于法兰安装面的对角尺寸，安装时从设备外侧穿入安装位时，齿轮箱壳体可顺利穿过安装孔，不会出现卡滞。建模时也还原了电机机身与齿轮箱连接位置的密封结构、输出轴位置的油封结构，这些细节结构虽然不影响整体外观，但在做整机装配仿真时，可用来检查密封件的压缩量是否合理，避免后期运行时出现润滑油渗漏、外部粉尘进入齿轮箱内部的问题。
