带自动送料结构的带材连续冲压模具

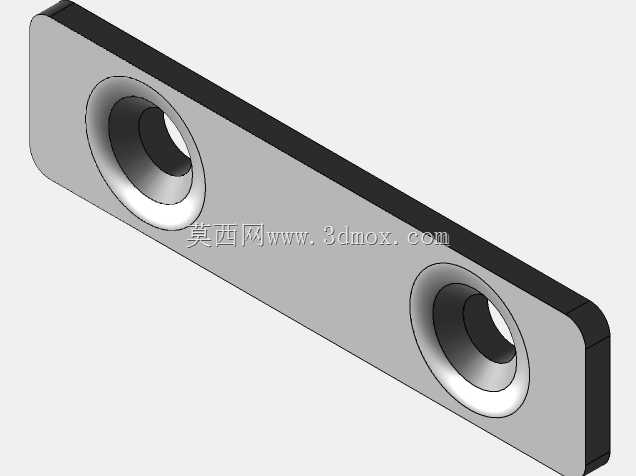

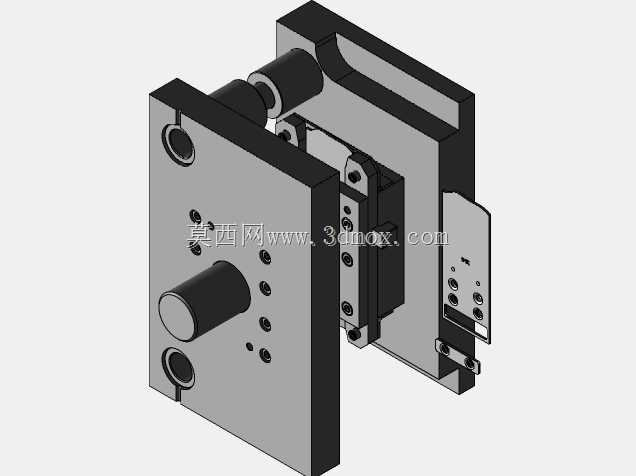

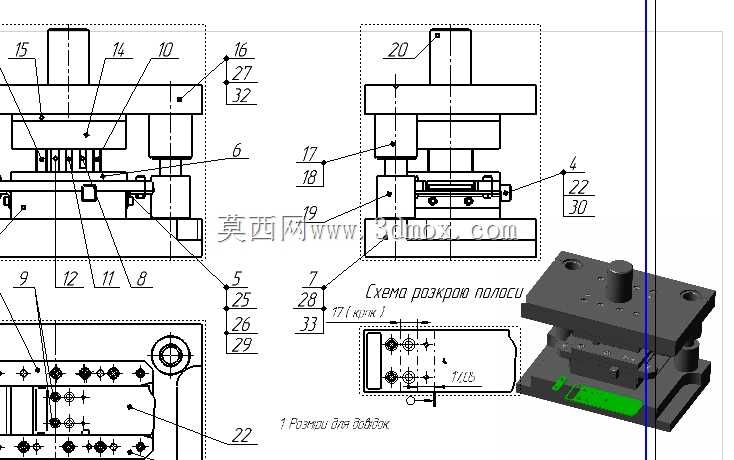

　　在五金冲压加工的量产场景中，带材连续冲压是中小尺寸冲压件实现高效批量生产的核心工艺路径，这套带自动送料结构的连续模，正是适配卷料带材连续冲压作业的专用工装，主要应用于电子五金、家电小五金、汽车小型冲压件的连续冲压生产环节，可在单次冲床行程内完成多道冲压工序的同步作业，配合自带的送料定位结构，无需人工逐片送料，大幅降低连续冲压过程中的人工操作占比，同时减少人工送料带来的定位偏差问题。从结构设计逻辑来看，这套模具采用上下模分体式的典型冷冲模架构，上模部分通过模柄与冲床滑块连接固定，随滑块完成上下往复的冲压动作，上模集成了多组不同功能的凸模，分别对应冲裁、成型、切口等不同工序的作业需求，凸模通过固定板与上模座刚性连接，

　　搭配卸料板实现冲压完成后的料带脱料动作，避免带材卡滞在凸模上影响连续送料。下模部分则对应设置了各组凹模镶件，与上模凸模精准配合完成冲压作业，同时下模集成了自动送料的定位与导向结构，料带从模具一侧送入后，通过导料板限定送料宽度方向的位置，搭配步距定位销实现每次送料的步距精准控制，保证每一次冲压的工位位置偏差控制在冲压工艺允许的公差范围内，避免出现工位偏移导致的废品问题。这套模具的送料结构与模座做了集成化设计，无需额外搭配独立的送料机即可实现基础的自动送料定位，对于中小批量的连续冲压生产场景，可降低生产线的配套设备投入成本，同时减少模具与外部送料设备的对接调试工作量。从安装边界来看，这套模具的上下模座采用标准矩形模座结构，

　　安装孔位适配常规开式可倾压力机、固定台压力机的工作台安装尺寸，模柄直径符合通用冲床的模柄安装孔规格，无需对现有冲床设备做额外改造即可完成装夹，上模下行的作业行程可通过冲床滑块行程调节适配，模具闭合高度可通过调整冲床闭合高度参数匹配，适配不同吨位的中小型冲床使用。在功能特性上，这套连续模可实现带材从入料开始，依次完成冲定位孔、冲裁外形、局部成型、最终落料的多工序连续作业，料带在模具内逐步送进的过程中同步完成各道工序，最后从模具末端输出成型完成的冲压件，整个过程无需人工干预料带的工位移动，仅需在入料端将卷料带材送入导料结构即可启动连续冲压作业。设计过程中针对带材冲压的常见卡料问题，在卸料板与凹模之间设置了足够的避让间隙，

　　同时在各工位之间设置了料带托料结构，避免薄料带在送进过程中出现下垂、翘曲导致的送料卡滞，导料板的导向面做了淬火硬化处理，减少长期带材摩擦带来的导向面磨损，保证长期使用后的送料精度稳定性。各凸模与凹模镶件采用快换式结构设计，当某一工位的凸凹模出现磨损、崩刃问题时，可单独拆卸更换对应镶件，无需将整套模具从冲床上拆下，大幅减少模具维护的停机时间，适配量产场景下的连续生产需求。模具的上下模之间设置了独立的导柱导套结构，保证上下模合模过程中的对位精度，避免合模偏差导致的凸凹模啃伤问题，导柱采用可拆卸式结构，磨损后可快速更换，降低模具的长期维护成本。
