多工位级进冲压复合模具结构设计

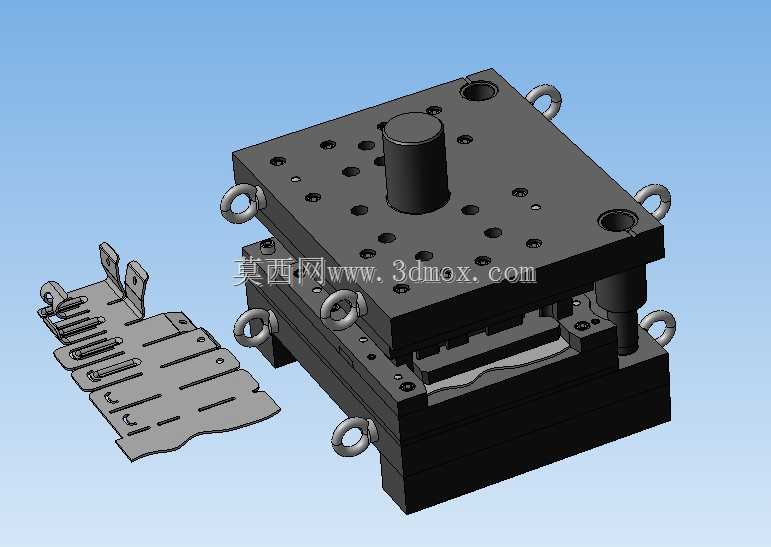

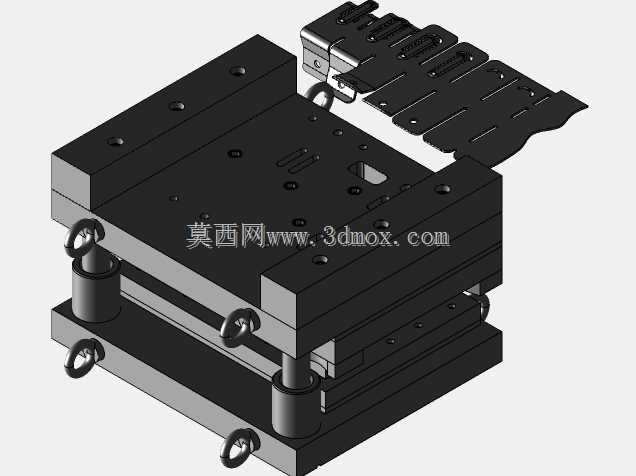

　　这套冷冲压级进复合模，主要面向薄金属板材的连续冲压加工场景，适配电子五金、家电结构件、汽车小尺寸冲压件的批量生产工序，可在单次冲床行程内完成多道冲压工序的连续作业，减少工件在不同工位间的周转装夹误差，提升大批量冲压生产的加工一致性与生产效率。从结构布局来看，整套模具采用标准的后侧导柱模架搭配四组辅助内导柱的导向方案，上下模座通过对角布置的吊环实现模具的吊装转运，模座表面的多组安装孔位适配不同吨位开式、闭式冲床的装夹尺寸，安装时可根据冲床工作台的T型槽间距调整装夹位置，无需额外加工过渡连接板即可完成快速装夹。上模部分设置的独立模柄结构，可直接与冲床滑块的模柄孔配合定位，保证模具中心与滑块压力中心重合，避免偏载导致的导柱磨损、

　　刀口崩缺问题。模具的工位排布遵循冲压工艺的先后逻辑，依次设置了冲导正孔、冲裁外形余料、折弯成型、精整、落料的连续工位，料带通过模具入料端的导料板实现精准送料，每个工位搭配独立的导正销对料带位置进行二次定位，将送料步距误差控制在0.02mm以内，避免多工位连续冲压时的孔位偏移、成型尺寸超差问题。凸模与凹模采用快换式结构设计，当某一工位的冲裁刀口磨损或崩缺时，无需拆卸整套模具，仅需松开对应凸模的锁紧螺丝即可完成快速更换，减少生产线的停机维护时间。模具的卸料部分采用弹性卸料板结构，通过均匀布置的矩形弹簧提供卸料力，可在冲压完成后及时将箍在凸模上的料带卸下，同时冲压过程中卸料板可提前压紧料带，避免薄料冲压时出现的材料翘曲、起皱问题，

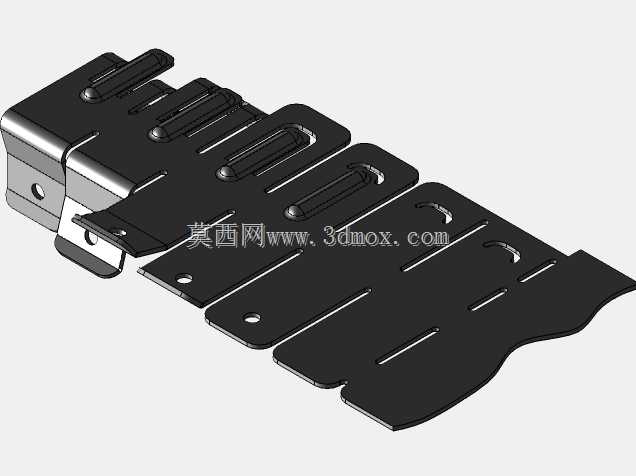

　　针对成型工位的卸料力需求，对应位置额外增设了独立的氮气弹簧提供更大的顶出力，保证成型后工件能顺利从凹模腔中脱出，不会出现粘模、工件变形的问题。下模部分的落料工位设置了工件滑落通道，冲压完成的成品件可直接通过通道落入下方的接料盒中，无需人工手动取件，适配自动化冲压生产线的连续作业需求。整套模具的闭合高度、开模行程均按照常规通用冲床的参数范围设计，适配市面上多数160吨及以下吨位的机械式冲床，安装边界预留了足够的安全距离，模具外侧无突出的尖锐结构，避免生产过程中操作人员磕碰受伤。在成型结构设计上，针对图示的带多组折弯、切口特征的薄钢件，模具的成型凸模做了渐变式的让位设计，折弯工序分步完成，避免单次折弯角度过大导致的材料开裂、

　　回弹超差问题，每个折弯工位都设置了回弹补偿角，根据常用的冷轧钢板、镀锌板材料特性，补偿角度设置在2-5度区间，保证成型后工件的折弯角度符合图纸公差要求。冲裁间隙按照材料厚度的5%-8%选取，兼顾冲裁断面的光洁度与刀口的使用寿命，冲裁工位的凹模采用镶拼式结构，局部易磨损位置采用硬质合金镶件，大幅提升模具的整体使用寿命，减少大批量生产过程中的刃磨频次。模具的导柱导套采用带钢球保持架的滚珠导套，导向间隙为零，保证上下模合模时的对位精度，即使长期高速冲压作业，导向精度也不会出现明显衰减。所有模具零件的棱边都做了倒角处理，装配时不会出现割手问题，螺丝、销钉等标准件均采用国标通用规格，后期维护更换时无需定制特殊配件，降低模具的运维成本。
