HK-ST202W直流伺服电机三维结构

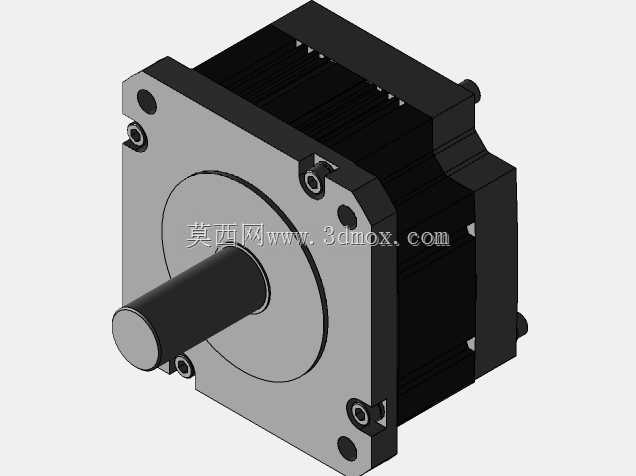

　　这款直流伺服电机的结构设计，首先围绕工业现场的安装适配性做了充分考量，输出轴采用标准圆柱轴伸设计，轴径、轴伸长度匹配常规伺服传动的连接公差要求，可直接适配同步带轮、联轴器、行星减速箱等常见传动连接件，无需额外做轴头改制就能满足大部分自动化设备的动力输出对接需求。电机本体的安装法兰采用方形端面定位结构，法兰上的安装孔位按照行业通用的安装孔距设计，既可以通过法兰端面做止口定位实现高精度同轴安装，也能配合安装支架做侧装、卧式固定，适配不同设备的安装空间约束。

　　从实际应用场景来看，这类直流伺服电机常被用在对转速控制精度、动态响应速度有较高要求的设备上，比如中小型数控设备的进给轴驱动、自动化生产线的点位定位机构、AGV小车的行走驱动、工业机器人的关节动力输出，还有一些专用设备比如包装机械的送膜机构、电子加工设备的贴片头驱动，都需要这类能实现精准转速调节、扭矩输出稳定的动力元件。和交流伺服电机相比，直流供电的特性让它更适合移动类设备、低压供电的工业场景，在没有高压交流供电的现场也能稳定工作，同时低速段的扭矩输出特性更平顺，在低速大扭矩的工况下不容易出现爬行现象。

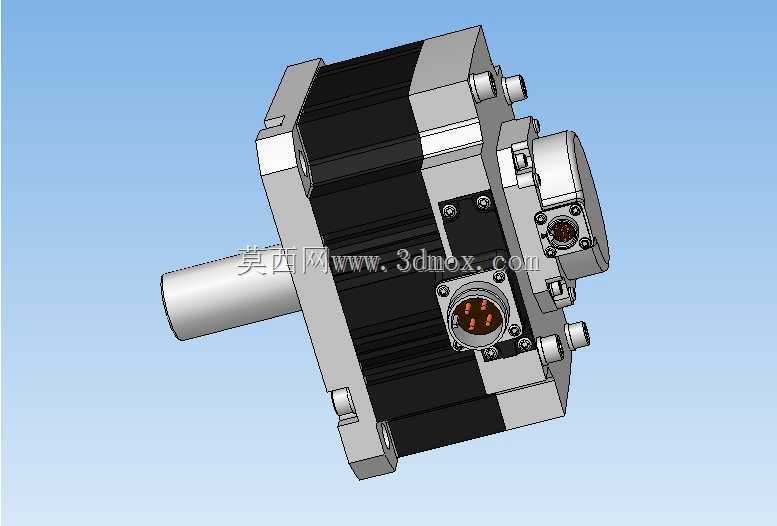

　　在功能结构设计上，电机本体的后端集成了动力与信号连接器，采用航空插头式的连接结构，既可以保证动力接线的连接可靠性，也能将编码器的反馈信号、制动控制信号做集成式输出，避免现场接线杂乱，同时连接器的防护结构可以阻挡车间内的切削液、粉尘进入接线端，适配多粉尘、有少量溅液的工业车间环境。电机外壳采用分段式的散热结构设计，外壳表面的散热筋沿着电机轴向排布，在电机运转时可以通过转子自带的风叶形成轴向气流，带走绕组工作产生的热量，保证电机在额定负载下长时间工作时不会出现过热退磁的问题，绕组的温升控制在绝缘等级允许的范围内，延长电机的连续工作时长。

　　设计过程中，对电机的整体外形边界做了严格的尺寸约束，电机本体的径向尺寸、轴向长度都控制在合理范围内，不会因为结构冗余占用过多的设备安装空间，在满足功率输出、散热要求的前提下尽可能压缩整体体积，方便设备设计时做空间布局。后端的编码器安装位置做了同轴度定位设计，保证编码器的检测轴和电机转子轴的同轴度误差控制在允许范围内，避免因为安装偏心导致的位置检测误差，影响伺服系统的控制精度。电机的端盖连接采用精密定位止口配合，保证前后端盖的轴承孔同轴度，让转子运转时的径向跳动控制在极小范围内，降低高速运转时的振动和噪音，提升电机的运转平稳性。

　　从安装维护的角度考虑，这款电机的结构设计也做了对应的优化，连接器的固定方式、端盖的连接螺栓都采用标准件规格，现场维护时不需要特殊的定制工具就能完成拆装，轴承的选型采用通用规格的深沟球轴承，后期更换维护时配件采购方便，不需要专门定制特殊型号的轴承。电机的密封结构在输出轴端采用骨架油封做径向密封，可以阻挡外部的粉尘、液体从轴伸位置进入电机内部，保护内部的绕组和轴承不受外界污染物的侵蚀，提升电机在恶劣工况下的使用寿命。在做三维建模的时候，每一处的配合公差都按照机械设计的标准要求做了预留，比如止口配合的公差、轴承安装位的公差、轴伸的公差都符合对应的国标要求，模型导入到设备装配体中时，可以直接做干涉检查、装配模拟，不需要再对结构尺寸做额外的修正，能直接用于设备的整体布局设计、安装干涉校验，也能用于后续的工程图导出、BOM清单统计，给结构设计人员做设备选型、布局设计提供准确的三维参考。
